Induktiivinen anturi – toiminta ja valinta

Induktiivinen anturi tunnistaa metallin koskettamatta, eikä se kulu kytkennöistä. Tässä oppaassa selitetään, miten anturi toimii, mitä kytkentäetäisyys tarkoittaa käytännössä ja miten valitset asennustavan, lähdön ja kestävyyden.

Erik AhlqvistKirjoittaja Erik Ahlqvist, SCN:n toimitusjohtaja · Päivitetty 24 lokakuuta 2026 · 5 min lukuaika
Lyhyesti

  • Tunnistaa vain metallin – alle millimetristä muutamaan senttimetriin, ilman kosketusta ja kulumista.
  • Mitoita varman etäisyyden mukaan – enintään 81 % nimellisestä kytkentäetäisyydestä Sn, ja vielä vähemmän ruostumattomalle teräkselle, messingille, alumiinille ja kuparille.
  • Upotettava vai ei-upotettava – upotettava anturi voi olla metallin tasalla, ei-upotettava yltää pidemmälle mutta tarvitsee vapaata tilaa.
  • PNP ja NO ovat yleisimmät Euroopassa. Tarkista, mitä logiikan tulo odottaa.
  • Vaativat olosuhteet – ruostumaton kotelo ja IP69K korkeapainepesuun, hitsauskenttää kestävä anturi pistehitsauksen lähellä.

Mikä on induktiivinen anturi ja miten se toimii?

Induktiivinen anturi eli induktiivinen lähestymiskytkin on elektroninen kytkin, joka vaihtaa tilaa, kun metalli tulee lähelle. Sitä käytetään kaikkialla, missä koneen on tiedettävä, onko jokin paikallaan: työkalu, hammaspyörän hammas, lava tai suljettu luukku.

Anturin pään takana on kela, joka muodostaa yhdessä oskillaattorin kanssa vaihtuvan magneettikentän. Kun metalli tulee kenttään, pyörrevirrat ottavat energiaa oskillaattorilta. Kun vaimennus on riittävän suuri, lähtö kytkeytyy. Anturissa ei ole liikkuvia osia, eivätkä pöly, öljy ja lika vaikuta siihen samalla tavalla kuin optiseen anturiin.

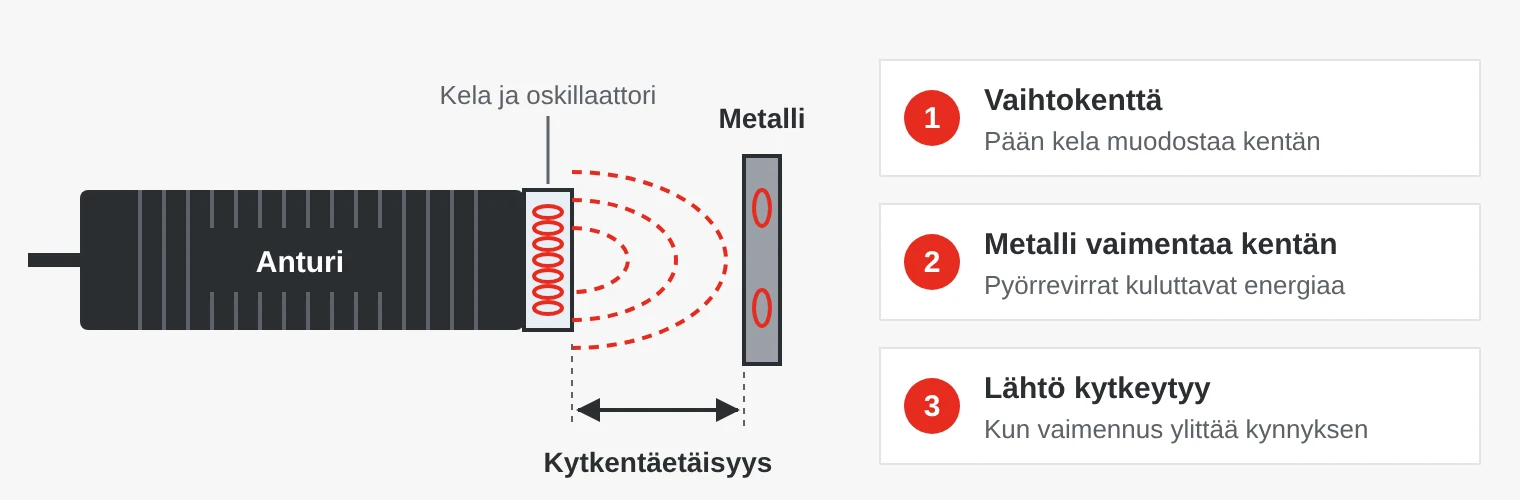

Induktiivisen anturin toimintaperiaate: anturin pään kela muodostaa vaihtuvan magneettikentän, metallikohde vaimentaa kenttää pyörrevirtojen kautta ja lähtö kytkeytyy.
Kela muodostaa kentän. Kun metalli tulee lähelle, kenttä vaimenee ja lähtö kytkeytyy.

Kytkentäetäisyys ja asennus

Datalehden etäisyys on nimellinen kytkentäetäisyys Sn. Se mitataan IEC 60947-5-2:n mukaista vakiokohdetta vasten, joka on 1 mm paksua rakenneterästä. Käytännössä etäisyys vaihtelee lämpötilan, jännitteen ja yksilön mukaan.

Siksi on olemassa varma kytkentäetäisyys Sa, joka on enintään 81 % Sn:stä. Sa:n sisällä anturi kytkee varmasti, joten mitoita Sa:n mukaan. M18-anturilla, jonka Sn on 8 mm, kohteen pitää olla noin 6,5 mm:n sisällä. Vakiokohdetta pienempi kohde lyhentää myös etäisyyttä.

Korjauskerroin – eri metallit, eri etäisyydet

Muut metallit kuin teräs tunnistetaan lyhyemmältä etäisyydeltä. Kerro Sn metallin korjauskertoimella. Arvot ovat tyypillisiä; tarkista datalehdestä. On myös kerroin 1 -antureita, jotka tunnistavat kaikki metallit samalta etäisyydeltä.

Metalli Tyypillinen kerroin M18, Sn 8 mm, yltää noin
Rakenneteräs 1,0 8 mm
Ruostumaton teräs 0,7–0,85 5,5–7 mm
Messinki 0,4–0,5 3–4 mm
Alumiini 0,3–0,45 2,5–3,5 mm
Kupari 0,25–0,4 2–3 mm

Upotettava vai ei-upotettava?

Upotettavassa (suojatussa) anturissa kelan ympärillä on suojus, joten kenttä suuntautuu suoraan eteenpäin. Sen voi asentaa metallin tasalle. Ei-upotettavassa (suojaamattomassa) anturissa kenttä on leveämpi, ja etäisyys on samassa koossa noin 1,5–2-kertainen. Vastineeksi anturin pään ympärillä on oltava metalliton vyöhyke, muuten anturi tunnistaa oman kiinnikkeensä. Lähekkäin asennetut anturit voivat häiritä toisiaan – noudata datalehden väliä.

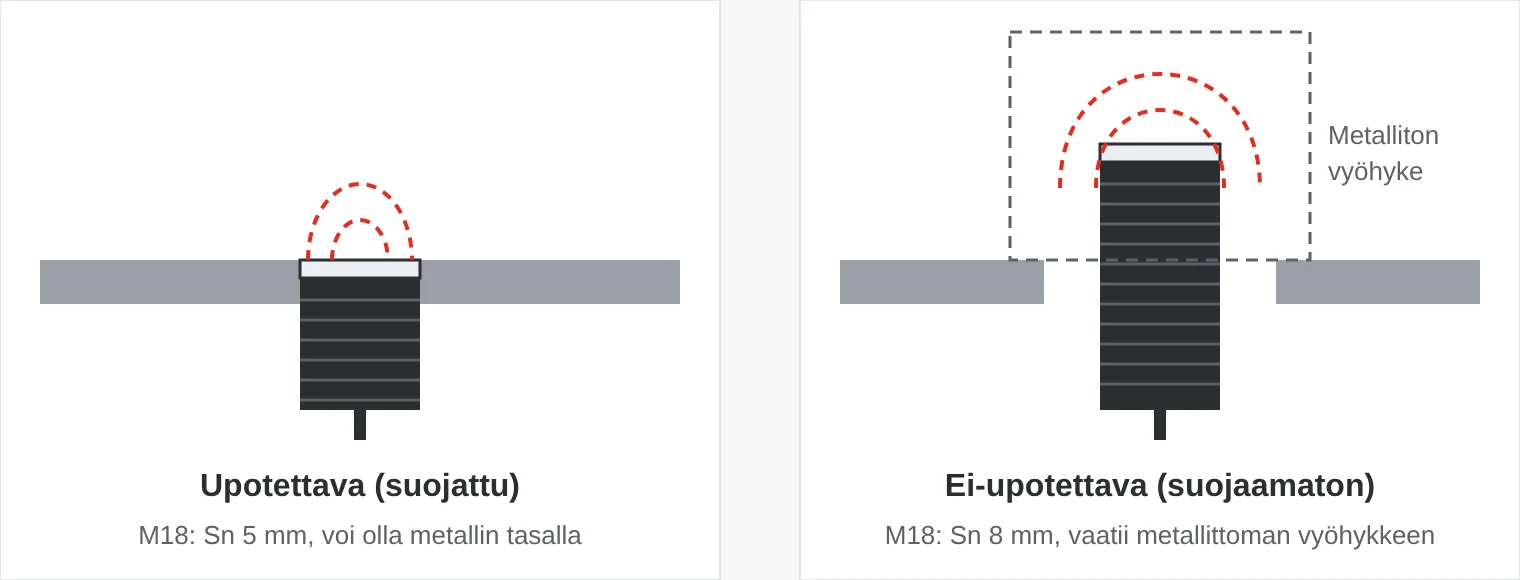

Vertailu: upotettava anturi on metallilevyn tasalla ja sen kenttä on kapea. Ei-upotettava anturi työntyy levystä ulos, sen kenttä on leveämpi ja sen pään ympärillä on oltava metalliton vyöhyke.
Upotettava anturi voi olla metallin tasalla. Ei-upotettava yltää pidemmälle mutta tarvitsee vapaata tilaa.

Lähtö ja liitäntä: PNP, NPN, NO, NC ja IO-Link

  • PNP kytkee positiivisen syötön kuormalle. Vakio useimmissa logiikan tuloissa Euroopassa.
  • NPN kytkee kuorman 0 V:iin. Yleinen aasialaisissa ja vanhemmissa koneissa.
  • NO (normaalisti auki) on aktiivinen, kun metalli on läsnä, NC (normaalisti kiinni) kun metallia ei ole.
Tyyppi Johtimet Käytä, kun
2-johdin Syöttö ja signaali samoissa kahdessa johtimessa, DC tai AC Anturi korvaa rajakytkimen tai on sarjassa releen kanssa. Vaatii vähimmäiskuormitusvirran, ja siinä on pieni vuotovirta.
3-johdin Plus, 0 V ja lähtö Vakiovalinta logiikan tuloihin.
4-johdin Plus, 0 V ja kaksi lähtöä Haluat sekä NO- että NC-lähdön tai kytkentälähdön ja IO-Linkin.
IO-Link Kolme johdinta, suojaamaton kaapeli enintään 20 m Haluat asettaa anturin logiikasta, lukea diagnostiikkaa ja vaihtaa antureita ilman uudelleensäätöä (IEC 61131-9).

Liitin on yleensä M8 pienissä antureissa ja M12 muissa. Johdinvärit on standardoitu: ruskea plus, sininen 0 V, musta lähtö ja valkoinen toinen lähtö. Liitin nopeuttaa vaihtoa huomattavasti kiinteään kaapeliin verrattuna.

Induktiivinen, kapasitiivinen vai Hall-anturi?

Anturityyppi Tunnistaa Sopii
Induktiivinen Metallin, lyhyeltä etäisyydeltä Asemat, ääriasennot, hammaspyörän hampaat ja metalliosat
Kapasitiivinen Lähes kaiken: metallin, muovin, puun, nesteet ja rakeet Pinnankorkeus säiliöissä ja siiloissa, jopa muovi- tai lasiseinän läpi. Kosteus ja kertymät vaikuttavat.
Hall-anturi Magneettikentät: magneetin tai raudan ja teräksen hampaat Nopeus ja suunta jopa hyvin pienillä nopeuksilla sekä asema alumiini- tai ruostumattoman seinän läpi

Nyrkkisääntö: jos kohde on metallia ja etäisyys lyhyt, valitse induktiivinen. Jos se on jotain muuta, valitse kapasitiivinen. Nopeuden ja suunnan mittaamiseen hammaspyörästä vaativissa oloissa valitse Hall-anturi.

Missä induktiivisia antureita käytetään?

  • Tehtaat ja pakkaaminen – työkalujen ja luistien asemat, metallikorkkien laskeminen, sen tarkistaminen, että osa on kiinnittimessä.
  • Liikkuvat työkoneet – puomien ja tukijalkojen asemat, pyörien ja akselien nopeus nostureissa, maatalous- ja metsäkoneissa.
  • Elintarvike- ja lääketeollisuus – kuljettimet ja täyttökoneet, jotka pestään päivittäin.
  • Autoteollisuus – sen tarkistaminen, että peltiosat ovat paikallaan ennen kuin robotti hitsaa.
  • Infrastruktuuri ja liikenne – sulkuporttien, siltojen ja vaihteiden ääriasennot, junien ja bussien ovien asennot.
  • Energia – peltien ja venttiilien asentotieto voimalaitoksissa ja lämpökeskuksissa.

Kestävyys ja yleiset virheet

IP67 riittää useimpiin koneisiin. Korkeapainepesu kuumalla vedellä vaatii IP69K-luokan, mieluiten ruostumattomalla kotelolla ja päällä. Pistehitsauksen lähellä voimakkaat magneettikentät voivat aiheuttaa virhekytkentöjä, ja hitsausroiskeet tarttuvat anturin päähän. Valitse hitsauskenttää kestävät anturit, joiden pinnoitteeseen roiskeet eivät tartu.

  1. Mitoitus Sn:n mukaan. Käytä enintään 81 % Sn:stä ja huomioi korjauskerroin, jos kohde ei ole terästä.
  2. Ei-upotettava anturi metallikiinnikkeessä. Anturi tunnistaa oman kiinnikkeensä ja jää päälle.
  3. Väärä lähtötyyppi. NPN-anturi ei toimi PNP-tulossa. Tarkista myös NO tai NC.
  4. 2-johdinanturit herkissä tuloissa. Vuotovirta voi riittää siihen, että elektroninen tulo lukee signaalin ykköseksi.
  5. Anturia käytetään mekaanisena rajoittimena. Kohteen pitää kulkea anturin editse, ei osua siihen. Anna mekaanisen vasteen ottaa voima vastaan.
