Induktiv sensor – slik fungerer den og slik velger du riktig

En induktiv sensor registrerer metall uten berøring og har ingen mekaniske deler som slites. Her går vi gjennom hvordan den fungerer, hva koblingsavstanden betyr i praksis og hvordan du velger montering, utgang og robusthet.

Erik AhlqvistAv Erik Ahlqvist, administrerende direktør i SCN · Oppdatert 24 oktober 2026 · 6 min lesing
Kort svar

  • Registrerer bare metall – fra under en millimeter til noen centimeter, uten berøring og slitasje.
  • Regn med den sikre avstanden – maksimalt 81 % av den nominelle avstanden Sn, og kortere for rustfritt stål, messing, aluminium og kobber.
  • Innfelt eller utstikkende – innfelt (flush) kan sitte i flukt med metall, utstikkende (non-flush) når lenger, men trenger fritt rom rundt seg.
  • PNP og NO er vanligst i Europa. Sjekk hva PLS-inngangen forventer.
  • Tøft miljø – rustfritt hus og IP69K for høytrykksspyling, sveisefeltimmun sensor ved punktsveising.

Hva er en induktiv sensor, og hvordan fungerer den?

En induktiv sensor, eller induktiv nærhetsbryter, er en elektronisk bryter som slår om når metall kommer nær. Den brukes overalt der en maskin trenger å vite om noe er på plass: et verktøy, et tannhjul, en pall eller en lukket luke.

I fronten sitter en spole som sammen med en oscillator lager et vekslende magnetfelt. Når metall kommer inn i feltet, oppstår det virvelstrømmer som tar energi fra oscillatoren. Når dempingen blir stor nok, slår utgangen om. Sensoren har ingen bevegelige deler og påvirkes ikke av støv, olje og skitt slik en optisk sensor gjør.

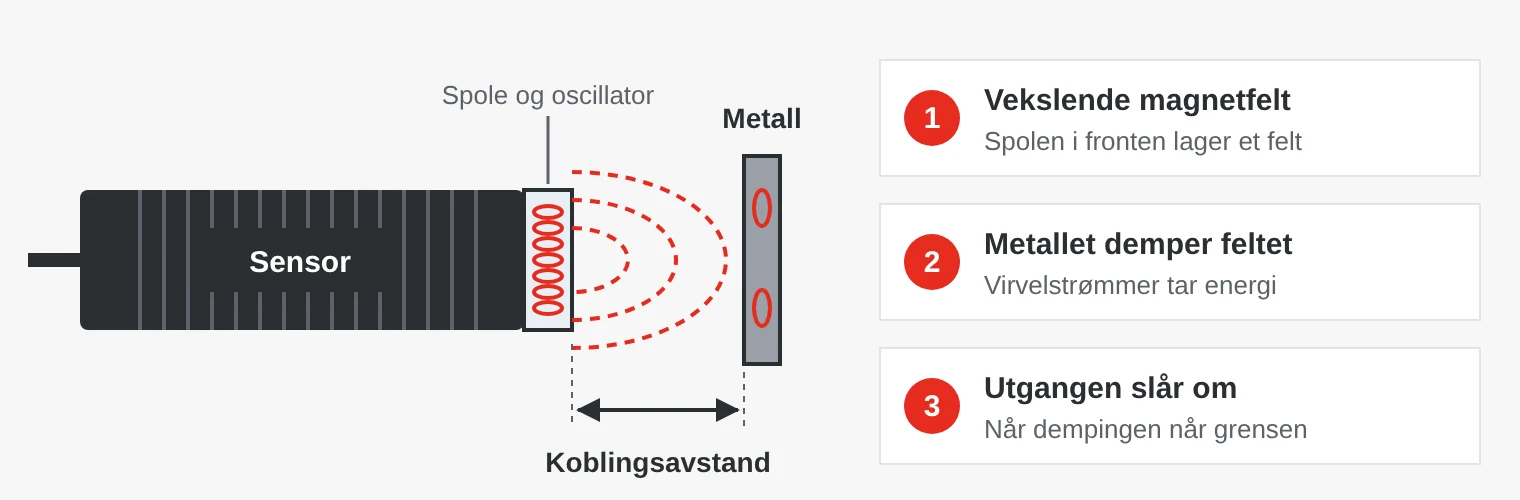

Prinsippskisse av en induktiv sensor: spolen i fronten lager et vekslende magnetfelt, en metallgjenstand demper feltet med virvelstrømmer, og utgangen slår om.
Spolen lager et felt. Når metall kommer nær, dempes feltet, og utgangen slår om.

Koblingsavstand og montering

Avstanden i databladet er den nominelle koblingsavstanden, Sn. Den måles mot en standardplate av konstruksjonsstål, 1 mm tykk, etter IEC 60947-5-2. I praksis varierer den med temperatur, spenning og fra eksemplar til eksemplar.

Derfor finnes den sikre koblingsavstanden, Sa, som er maksimalt 81 % av Sn. Innenfor Sa slår sensoren garantert om, så konstruer for Sa. En M18-sensor med Sn 8 mm skal ha objektet innenfor ca. 6,5 mm. Et objekt som er mindre enn standardplaten, gir også kortere avstand.

Reduksjonsfaktor – ulike metaller gir ulik avstand

Andre metaller enn stål registreres på kortere avstand. Multipliser Sn med metallets reduksjonsfaktor. Verdiene er typiske; sjekk databladet. Det finnes også sensorer med faktor 1, som registrerer alle metaller på samme avstand.

Metall Typisk faktor M18 med Sn 8 mm når omtrent
Konstruksjonsstål 1,0 8 mm
Rustfritt stål 0,7–0,85 5,5–7 mm
Messing 0,4–0,5 3–4 mm
Aluminium 0,3–0,45 2,5–3,5 mm
Kobber 0,25–0,4 2–3 mm

Innfelt eller utstikkende?

En innfelt sensor (flush) har en skjerm rundt spolen, så feltet går rett fram. Den kan monteres i flukt med metall. En utstikkende sensor (non-flush) har bredere felt og omtrent 1,5–2 ganger lengre avstand i samme størrelse. Til gjengjeld trenger hodet en metallfri sone rundt seg, ellers registrerer sensoren sitt eget feste. Sitter flere sensorer tett, kan feltene forstyrre hverandre – hold avstandene i databladet.

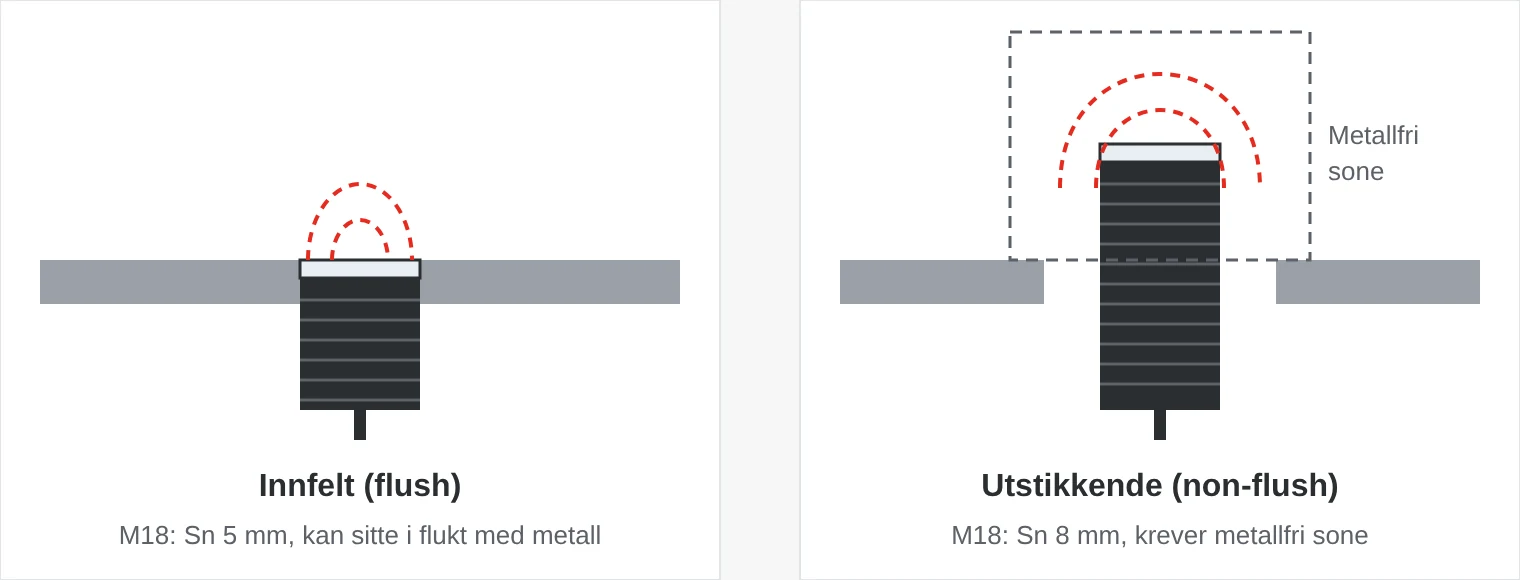

Sammenligning: en innfelt sensor sitter i flukt med en metallplate og har et smalt felt. En utstikkende sensor stikker opp av platen, har et bredere felt og trenger en metallfri sone rundt hodet.
En innfelt sensor kan sitte i flukt med metall. En utstikkende sensor når lenger, men trenger fritt rom.

Utgang og tilkobling: PNP, NPN, NO, NC og IO-Link

  • PNP kobler pluss til lasten. Standard for de fleste PLS-innganger i Europa.
  • NPN kobler lasten til minus. Vanlig i asiatiske og eldre maskiner.
  • NO (sluttende) er aktiv når det er metall foran sensoren, NC (brytende) når det ikke er metall der.
Type Ledere Brukes når
2-leder Forsyning og signal i de samme to lederne, DC eller AC Sensoren erstatter en endebryter eller sitter i serie med et relé. Krever minste laststrøm og har en liten lekkasjestrøm.
3-leder Pluss, minus og utgang Standardvalget mot PLS-innganger.
4-leder Pluss, minus og to utganger Du vil ha både NO og NC, eller koblingsutgang pluss IO-Link.
IO-Link Tre ledere, uskjermet kabel opptil 20 m Du vil stille inn sensoren fra PLS-en, lese diagnose og bytte sensor uten å justere på nytt (IEC 61131-9).

Kontakten er som regel M8 på små sensorer og M12 på resten. Fargene er standardisert: brun pluss, blå minus, svart utgang og hvit andre utgang. En kontakt gjør sensorbytte mye raskere enn fast kabel.

Induktiv, kapasitiv eller Hall-sensor?

Sensortype Registrerer Passer for
Induktiv Metall, på kort avstand Posisjoner, endeposisjoner, tannhjul og metalldetaljer
Kapasitiv Nesten alt: metall, plast, tre, væsker og granulat Nivå i tanker og siloer, også gjennom plast- eller glassvegg. Påvirkes av fukt og belegg.
Hall-effekt Magnetfelt: en magnet eller tenner av jern og stål Turtall og rotasjonsretning, også ved svært lave turtall, og posisjon gjennom en vegg av aluminium eller rustfritt stål

Tommelfingerregel: er objektet av metall og avstanden kort, velg induktiv. Er det noe annet enn metall, velg kapasitiv. Skal du måle turtall og retning på et tannhjul i tøft miljø, velg Hall-sensor.

Hvor brukes induktive sensorer?

  • Fabrikk og emballasje – posisjon på verktøy og glidebord, telling av metallokk, kontroll av at detaljen ligger i fiksturen.
  • Mobile maskiner – posisjon på bommer og støtteben, turtall på hjul og aksler i kraner, landbruks- og skogsmaskiner.
  • Næringsmidler og legemidler – transportbånd og fyllemaskiner som spyles hver dag.
  • Bilindustri – kontroll av at platedetaljer sitter på plass før roboten sveiser.
  • Infrastruktur og transport – endeposisjoner på sluseporter, bruer og sporveksler, dørposisjoner på tog og busser.
  • Energi – posisjonstilbakemelding fra spjeld og ventiler i kraft- og varmeverk.

Robusthet og vanlige feil

IP67 holder for de fleste maskiner. Høytrykksspyling med varmt vann krever IP69K, gjerne med rustfritt hus og front. Ved punktsveising kan sterke magnetfelt få vanlige sensorer til å slå feil om, og sveisesprut setter seg fast på fronten. Velg da sveisefeltimmune sensorer med et belegg som sprut ikke fester seg til.

  1. Man konstruerer for Sn. Regn med maksimalt 81 % av Sn, og med reduksjonsfaktoren hvis objektet ikke er av stål.
  2. Utstikkende sensor i metallfeste. Sensoren registrerer sitt eget feste og gir signal hele tiden.
  3. Feil utgangstype. En NPN-sensor på en PNP-inngang fungerer ikke. Sjekk også NO eller NC.
  4. 2-ledersensorer mot følsomme innganger. Lekkasjestrømmen kan være nok til at en elektronisk inngang tolker signalet som høyt.
  5. Sensoren brukes som mekanisk stopp. Objektet skal passere foran sensoren, ikke slå borti den. La et anslag ta imot kraften.

Induktive sensorer hos SCN

Vi har induktive sensorer fra Mibbo og Wenglor: gjengede minisensorer fra M4, sensorer med lang rekkevidde opptil M30, DC- eller AC-forsyning, analog utgang og rustfrie hus med IP69K. Vi har også kapasitive sensorer og Hall-sensorer.

Eksempler fra vårt sortiment

Wenglor I12H019 induktiv sensorWenglorI12H019 induktiv sensorInduktiv sensor med IO-Link: tre koblingsavstander, PNP eller NPN og NO eller NC stilles inn i samme sensor. IP67.Se produktet →Mibbo IYK støyimmun induktiv sensorMibboIYK støyimmun induktiv sensorStøyimmun sensor for tett montering side om side og maskiner med elektromagnetisk støy. NPN eller PNP, NO eller NC.Se produktet →Rheintacho 2-kanals differensial-Hall M18Rheintacho2-kanals differensial-Hall M18Hall-sensor i rustfritt M18-hus som måler turtall og rotasjonsretning, 0,1–20 kHz.Se produktet →
Erik Ahlqvist
Om forfatteren

Erik Ahlqvist er administrerende direktør i SCN og har i over 20 år hjulpet industribedrifter med å velge riktig elektronikk for krevende miljøer. Han er utdannet ingeniør (BSc) i elektronikk fra KTH i Stockholm.

LinkedIn-profil

Vanlige spørsmål

Hva er forskjellen på PNP og NPN?

En PNP-sensor kobler pluss til lasten, en NPN-sensor kobler lasten til minus. Sensoren må passe til inngangen i styresystemet.

Kan en induktiv sensor registrere aluminium?

Ja, men på kortere avstand. Med en reduksjonsfaktor rundt 0,3–0,45 blir avstanden omtrent en tredjedel av den nominelle. Velg en sensor med faktor 1 hvis avstanden er kritisk.

Hvor langt registrerer en induktiv sensor?

Fra under en millimeter for de minste sensorene til ca. 40 mm for M30-sensorer med lang rekkevidde. Større diameter og utstikkende montering gir lengre avstand.

Kan en induktiv sensor registrere gjennom en vegg?

Gjennom en tynn vegg av plast, ja. Gjennom metall nei, da registrerer den veggen. Der brukes i stedet en Hall-sensor og en magnet på objektet.
