Induktiv givare – så fungerar den och så väljer du rätt
En induktiv givare känner av metall utan beröring och har inga mekaniska delar som slits. Här går vi igenom hur den fungerar, vad avkänningsavståndet betyder i praktiken och hur du väljer montering, utgång och tålighet.
Av Erik Ahlqvist, VD på SCN · Uppdaterad 24 oktober 2026 · 6 min läsning- Känner bara av metall – från under en millimeter till några centimeter, utan beröring och slitage.
- Räkna med det säkra avståndet – högst 81 % av det nominella avståndet Sn, och kortare för rostfritt, mässing, aluminium och koppar.
- Inbyggd eller utskjutande – inbyggd (flush) kan sitta jäms med metall, utskjutande (non-flush) når längre men behöver fritt utrymme.
- PNP och NO är vanligast i Europa. Kontrollera vad PLC-ingången förväntar sig.
- Tuff miljö – rostfritt hus och IP69K för högtryckstvätt, svetsfältsimmun givare vid punktsvetsning.
Vad är en induktiv givare och hur fungerar den?
En induktiv givare, eller induktiv närhetsgivare, är en elektronisk brytare som slår om när metall kommer nära. Den används överallt där en maskin behöver veta om något är på plats: ett verktyg, en kugge, en pall eller en stängd lucka.

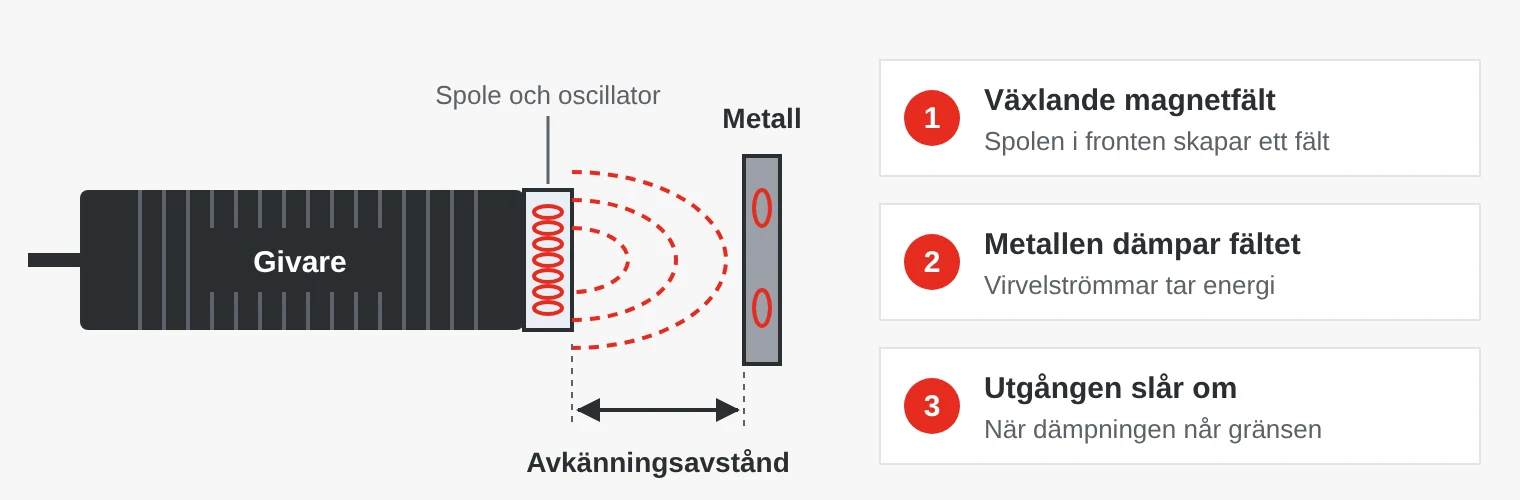

I fronten sitter en spole som tillsammans med en oscillator skapar ett växlande magnetfält. När metall kommer in i fältet uppstår virvelströmmar som tar energi från oscillatorn. När dämpningen blir tillräckligt stor slår utgången om. Givaren har inga rörliga delar och påverkas inte av damm, olja och smuts som en optisk givare gör.
Avkänningsavstånd och montering
Avståndet i databladet är det nominella avkänningsavståndet, Sn. Det mäts mot en standardplåt av konstruktionsstål, 1 mm tjock, enligt IEC 60947-5-2. I praktiken varierar det med temperatur, spänning och mellan exemplar.
Därför finns det säkra avkänningsavståndet, Sa, som är högst 81 % av Sn. Inom Sa slår givaren garanterat om, så konstruera för Sa. En M18-givare med Sn 8 mm ska ha objektet inom cirka 6,5 mm. Ett objekt som är mindre än standardplåten ger också kortare avstånd.
Reduktionsfaktor – olika metaller ger olika avstånd
Andra metaller än stål upptäcks på kortare avstånd. Multiplicera Sn med metallens reduktionsfaktor. Värdena är typiska; kontrollera databladet. Det finns också givare med faktor 1, som känner av alla metaller på samma avstånd.
| Metall | Typisk faktor | M18 med Sn 8 mm når ungefär |
|---|---|---|
| Konstruktionsstål | 1,0 | 8 mm |
| Rostfritt stål | 0,7–0,85 | 5,5–7 mm |
| Mässing | 0,4–0,5 | 3–4 mm |
| Aluminium | 0,3–0,45 | 2,5–3,5 mm |
| Koppar | 0,25–0,4 | 2–3 mm |
Inbyggd eller utskjutande?

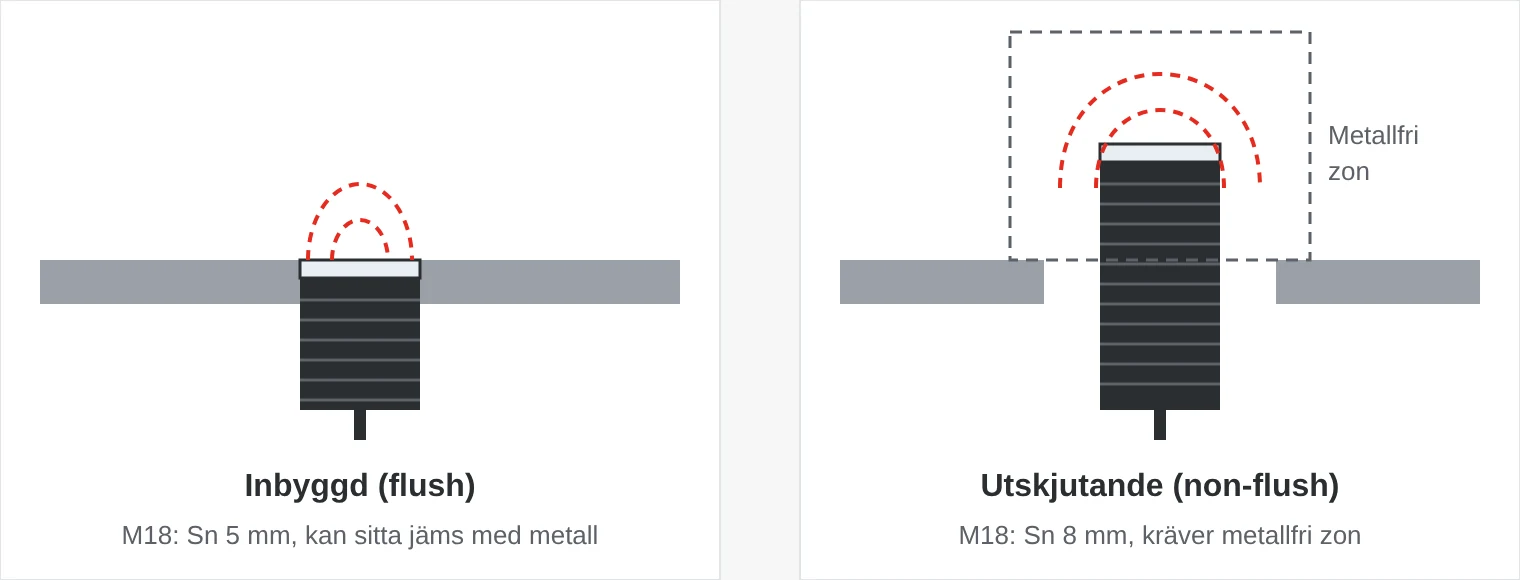

En inbyggd givare (flush) har en skärm runt spolen, så fältet går rakt fram. Den kan monteras jäms med metall. En utskjutande givare (non-flush) har bredare fält och ungefär 1,5–2 gånger längre avstånd i samma storlek. I gengäld behöver huvudet en metallfri zon runt sig, annars känner givaren av sitt eget fäste. Sitter flera givare tätt kan fälten störa varandra – håll avstånden i databladet.
Utgång och anslutning: PNP, NPN, NO, NC och IO-Link
- PNP kopplar plus till lasten. Standard för de flesta PLC-ingångar i Europa.
- NPN kopplar lasten till minus. Vanligt i asiatiska och äldre maskiner.
- NO (slutande) är aktiv när metall finns framför givaren, NC (brytande) när ingen metall finns.
| Typ | Ledare | Används när |
|---|---|---|
| 2-tråd | Matning och signal i samma två ledare, DC eller AC | Givaren ersätter en gränslägesbrytare eller sitter i serie med ett relä. Kräver minsta lastström och har en liten läckström. |
| 3-tråd | Plus, minus och utgång | Standardvalet mot PLC-ingångar. |
| 4-tråd | Plus, minus och två utgångar | Du vill ha både NO och NC, eller kopplingsutgång plus IO-Link. |
| IO-Link | Tre ledare, oskärmad kabel upp till 20 m | Du vill ställa in givaren från PLC:n, läsa diagnos och byta givare utan att justera om (IEC 61131-9). |
Kontakten är oftast M8 på små givare och M12 på resten. Färgerna är standardiserade: brun plus, blå minus, svart utgång och vit andra utgång. En kontakt gör givarbyten mycket snabbare än fast kabel.
Induktiv, kapacitiv eller Hall-givare?
| Givartyp | Känner av | Passar för |
|---|---|---|
| Induktiv | Metall, på kort avstånd | Lägen, ändlägen, kuggar och metalldetaljer |
| Kapacitiv | Nästan allt: metall, plast, trä, vätskor och granulat | Nivå i tankar och silos, även genom plast- eller glasvägg. Påverkas av fukt och beläggningar. |
| Hall-effekt | Magnetfält: en magnet eller kuggar av järn och stål | Varvtal och rotationsriktning, även vid mycket låga varvtal, och läge genom en vägg av aluminium eller rostfritt |
Tumregel: är objektet av metall och avståndet kort, välj induktiv. Är det något annat än metall, välj kapacitiv. Ska du mäta varvtal och riktning på ett kugghjul i tuff miljö, välj Hall-givare.
Var används induktiva givare?
- Fabrik och förpackning – läge på verktyg och glidbord, räkning av metallock, kontroll av att detaljen ligger i fixturen.
- Mobila maskiner – läge på bommar och stödben, varvtal på hjul och axlar i kranar, jordbruks- och skogsmaskiner.
- Livsmedel och läkemedel – transportband och fyllmaskiner som spolas varje dag.
- Fordonsindustri – kontroll av att plåtdetaljer sitter på plats innan roboten svetsar.
- Infrastruktur och transport – gränslägen på slussportar, broar och spårväxlar, dörrlägen på tåg och bussar.
- Energi – lägesåterkoppling från spjäll och ventiler i kraft- och värmeverk.
Tålighet och vanliga misstag
IP67 räcker för de flesta maskiner. Högtryckstvätt med hett vatten kräver IP69K, gärna med rostfritt hus och front. Vid punktsvetsning kan starka magnetfält få vanliga givare att slå om fel, och svetssprut fastnar på fronten. Välj då svetsfältsimmuna givare med en beläggning som sprutet inte fäster på.
- Man konstruerar för Sn. Räkna med högst 81 % av Sn, och med reduktionsfaktorn om objektet inte är av stål.
- Utskjutande givare i metallfäste. Givaren känner av sitt eget fäste och ger signal hela tiden.
- Fel utgångstyp. En NPN-givare på en PNP-ingång fungerar inte. Kontrollera också NO eller NC.
- 2-trådsgivare mot känsliga ingångar. Läckströmmen kan räcka för att en elektronisk ingång tolkar signalen som hög.
- Givaren används som mekaniskt stopp. Objektet ska passera framför givaren, inte slå i den. Låt ett anslag ta emot kraften.
Induktiva givare hos SCN
Vi har induktiva givare från Mibbo och Wenglor: gängade minigivare från M4, givare med lång räckvidd upp till M30, DC- eller AC-matning, analog utgång och rostfria hus med IP69K. Vi har också kapacitiva givare och Hall-givare.
Exempel ur vårt sortiment
WenglorI12H019 induktiv givareInduktiv givare med IO-Link: tre kopplingsavstånd, PNP eller NPN och NO eller NC ställs in i samma givare. IP67.Se produkten →
MibboIYK störningstålig induktiv givareStörningstålig givare för tät montering sida vid sida och elektromagnetiskt störda maskiner. NPN eller PNP, NO eller NC.Se produkten →
Rheintacho2-kanals differential-Hall M18Hall-givare i rostfritt M18-hus som mäter varvtal och rotationsriktning, 0,1–20 kHz.Se produkten →Erik Ahlqvist är VD för SCN och har i över 20 år hjälpt industriföretag att välja rätt elektronik för krävande miljöer. Han är högskoleingenjör i elektronik från KTH.
LinkedIn-profilVanliga frågor
Vad är skillnaden mellan PNP och NPN?
En PNP-givare kopplar plus till lasten, en NPN-givare kopplar lasten till minus. Givaren måste passa ingången i styrsystemet.
Kan en induktiv givare känna av aluminium?
Ja, men på kortare avstånd. Med en reduktionsfaktor kring 0,3–0,45 blir avståndet ungefär en tredjedel av det nominella. Välj en givare med faktor 1 om avståndet är kritiskt.
Hur långt känner en induktiv givare?
Från under en millimeter för de minsta givarna till cirka 40 mm för M30-givare med lång räckvidd. Större diameter och utskjutande montering ger längre avstånd.
Kan en induktiv givare känna av genom en vägg?
Genom en tunn vägg av plast, ja. Genom metall nej, då känner den av väggen. Där används i stället en Hall-givare och en magnet på objektet.
