Induktiv sensor – sådan virker den, og sådan vælger du
En induktiv sensor registrerer metal uden berøring og har ingen mekaniske dele, der slides. Her gennemgår vi, hvordan den virker, hvad registreringsafstanden betyder i praksis, og hvordan du vælger montage, udgang og robusthed.
Af Erik Ahlqvist, administrerende direktør i SCN · Opdateret 24 oktober 2026 · 6 min. læsning- Registrerer kun metal – fra under en millimeter til nogle få centimeter, uden berøring og slid.
- Regn med den sikre afstand – højst 81 % af den nominelle afstand Sn og kortere for rustfrit stål, messing, aluminium og kobber.
- Indbygget eller fremstående – indbygget (flush) kan sidde i plan med metal, fremstående (non-flush) når længere, men kræver frit rum.
- PNP og NO er mest udbredt i Europa. Kontrollér, hvad PLC-indgangen forventer.
- Barsk miljø – rustfrit hus og IP69K til højtryksrensning, svejsefeltimmun sensor ved punktsvejsning.
Hvad er en induktiv sensor, og hvordan virker den?
En induktiv sensor, også kaldet induktiv nærhedsføler, er en elektronisk kontakt, der skifter, når metal kommer tæt på. Den bruges overalt, hvor en maskine skal vide, om noget er på plads: et værktøj, et tandhjul, en palle eller en lukket låge.

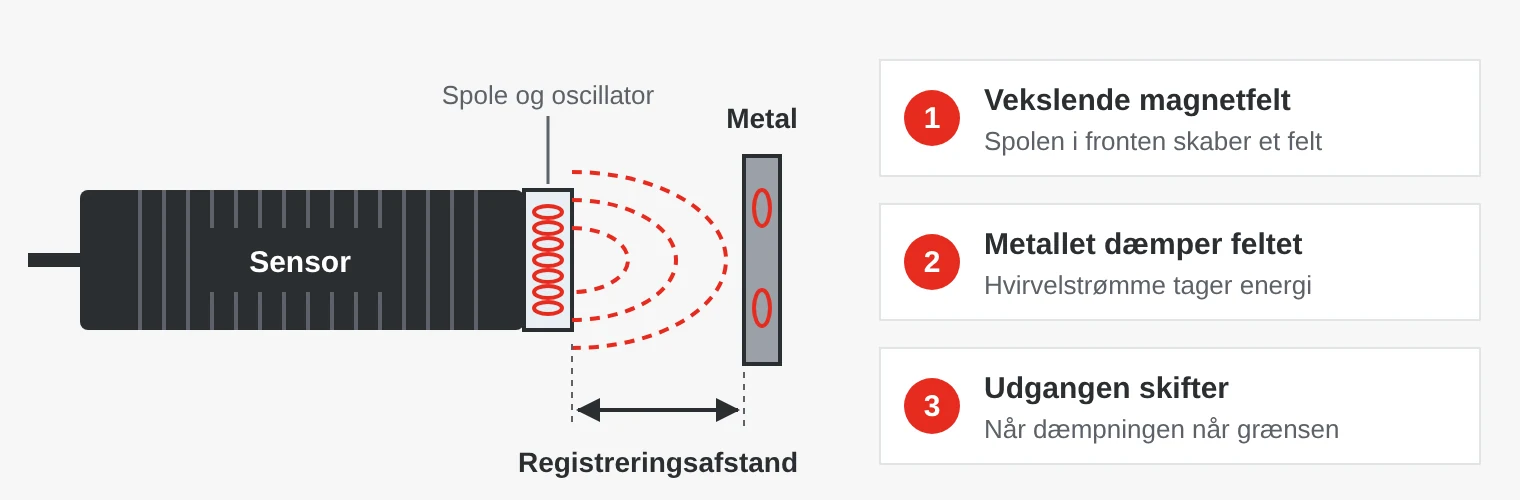

I fronten sidder en spole, der sammen med en oscillator skaber et vekslende magnetfelt. Når metal kommer ind i feltet, opstår der hvirvelstrømme, som tager energi fra oscillatoren. Når dæmpningen bliver stor nok, skifter udgangen. Sensoren har ingen bevægelige dele og påvirkes ikke af støv, olie og snavs, sådan som en optisk sensor gør.
Registreringsafstand og montage
Afstanden i databladet er den nominelle registreringsafstand, Sn. Den måles mod en standardplade af konstruktionsstål, 1 mm tyk, efter IEC 60947-5-2. I praksis varierer den med temperatur, spænding og fra eksemplar til eksemplar.
Derfor findes den sikre registreringsafstand, Sa, der er højst 81 % af Sn. Inden for Sa skifter sensoren med sikkerhed, så konstruér efter Sa. En M18-sensor med Sn 8 mm skal have emnet inden for ca. 6,5 mm. Et emne, der er mindre end standardpladen, giver også kortere afstand.
Reduktionsfaktor – forskellige metaller giver forskellig afstand
Andre metaller end stål registreres på kortere afstand. Gang Sn med metallets reduktionsfaktor. Værdierne er typiske; kontrollér databladet. Der findes også sensorer med faktor 1, der registrerer alle metaller på samme afstand.
| Metal | Typisk faktor | M18 med Sn 8 mm når cirka |
|---|---|---|
| Konstruktionsstål | 1,0 | 8 mm |
| Rustfrit stål | 0,7–0,85 | 5,5–7 mm |
| Messing | 0,4–0,5 | 3–4 mm |
| Aluminium | 0,3–0,45 | 2,5–3,5 mm |
| Kobber | 0,25–0,4 | 2–3 mm |

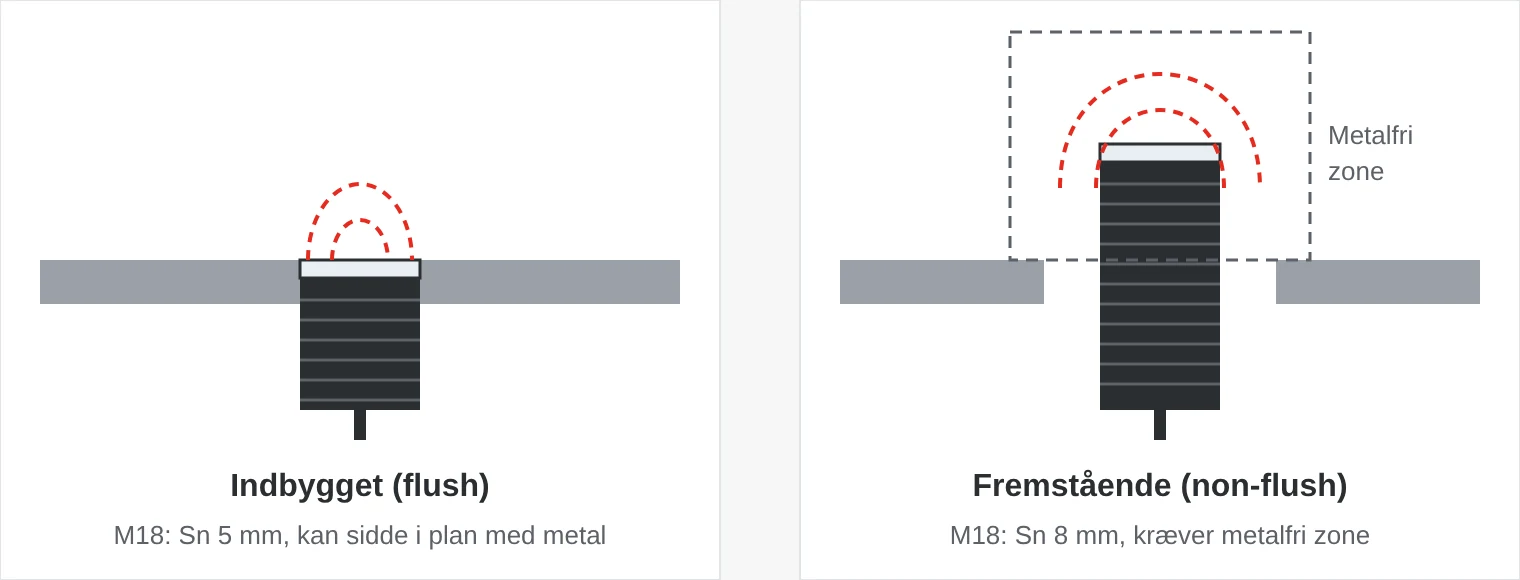

Indbygget eller fremstående?
En indbygget sensor (flush) har en skærm omkring spolen, så feltet går lige frem. Den kan monteres i plan med metal. En fremstående sensor (non-flush) har et bredere felt og cirka 1,5–2 gange længere afstand i samme størrelse. Til gengæld skal hovedet have en metalfri zone omkring sig, ellers registrerer sensoren sit eget beslag. Sidder flere sensorer tæt, kan felterne forstyrre hinanden – overhold afstandene i databladet.
Udgang og tilslutning: PNP, NPN, NO, NC og IO-Link
- PNP kobler plus til belastningen. Standard for de fleste PLC-indgange i Europa.
- NPN kobler belastningen til minus. Udbredt i asiatiske og ældre maskiner.
- NO (sluttende) er aktiv, når der er metal foran sensoren, NC (brydende) når der ikke er metal.
| Type | Ledere | Bruges når |
|---|---|---|
| 2-leder | Forsyning og signal i de samme to ledere, DC eller AC | Sensoren erstatter en endestopkontakt eller sidder i serie med et relæ. Kræver en minimal belastningsstrøm og har en lille lækstrøm. |
| 3-leder | Plus, minus og udgang | Standardvalget mod PLC-indgange. |
| 4-leder | Plus, minus og to udgange | Du vil have både NO og NC eller en koblingsudgang plus IO-Link. |
| IO-Link | Tre ledere, uskærmet kabel op til 20 m | Du vil indstille sensoren fra PLC’en, læse diagnose og skifte sensor uden at justere igen (IEC 61131-9). |
Stikket er oftest M8 på små sensorer og M12 på resten. Farverne er standardiserede: brun plus, blå minus, sort udgang og hvid anden udgang. Et stik gør sensorskift meget hurtigere end fast kabel.
Induktiv, kapacitiv eller Hall-sensor?
| Sensortype | Registrerer | Velegnet til |
|---|---|---|
| Induktiv | Metal på kort afstand | Positioner, endepositioner, tandhjul og metaldele |
| Kapacitiv | Næsten alt: metal, plast, træ, væsker og granulat | Niveau i tanke og siloer, også gennem plast- eller glasvæg. Påvirkes af fugt og belægninger. |
| Hall-effekt | Magnetfelter: en magnet eller tænder af jern og stål | Omdrejningstal og omløbsretning, også ved meget lave omdrejninger, og position gennem en væg af aluminium eller rustfrit stål |
Tommelfingerregel: er emnet af metal og afstanden kort, så vælg induktiv. Er det noget andet end metal, så vælg kapacitiv. Skal du måle omdrejningstal og retning på et tandhjul i et barskt miljø, så vælg en Hall-sensor.
Hvor bruges induktive sensorer?
- Fabrik og emballage – position af værktøjer og slæder, optælling af metallåg, kontrol af at emnet ligger i fiksturen.
- Mobile maskiner – position af bomme og støtteben, omdrejningstal på hjul og aksler i kraner, landbrugs- og skovmaskiner.
- Fødevarer og medicinalindustri – transportbånd og fyldemaskiner, der spules hver dag.
- Bilindustrien – kontrol af, at pladedele sidder på plads, før robotten svejser.
- Infrastruktur og transport – endepositioner på sluseporte, broer og sporskifter, dørpositioner på tog og busser.
- Energi – positionstilbagemelding fra spjæld og ventiler i kraft- og varmeværker.
Robusthed og almindelige fejl
IP67 rækker til de fleste maskiner. Højtryksrensning med varmt vand kræver IP69K, gerne med rustfrit hus og front. Ved punktsvejsning kan kraftige magnetfelter få almindelige sensorer til at skifte forkert, og svejsesprøjt sætter sig fast på fronten. Vælg da svejsefeltimmune sensorer med en belægning, som sprøjtet ikke hænger fast i.
- Man konstruerer efter Sn. Regn med højst 81 % af Sn og med reduktionsfaktoren, hvis emnet ikke er af stål.
- Fremstående sensor i metalbeslag. Sensoren registrerer sit eget beslag og giver signal hele tiden.
- Forkert udgangstype. En NPN-sensor på en PNP-indgang virker ikke. Kontrollér også NO eller NC.
- 2-leder-sensor på følsomme indgange. Lækstrømmen kan være nok til, at en elektronisk indgang tolker signalet som højt.
- Sensoren bruges som mekanisk stop. Emnet skal passere foran sensoren, ikke støde ind i den. Lad et anslag tage kraften.
Induktive sensorer hos SCN
Vi har induktive sensorer fra Mibbo og Wenglor: gevindskårne minisensorer fra M4, sensorer med lang rækkevidde op til M30, DC- eller AC-forsyning, analog udgang og rustfrie huse med IP69K. Vi har også kapacitive sensorer og Hall-sensorer.
Eksempler fra vores sortiment
WenglorI12H019 induktiv sensorInduktiv sensor med IO-Link: tre registreringsafstande, PNP eller NPN og NO eller NC indstilles i én sensor. IP67.Se produktet →
MibboIYK interferenssikker induktiv sensorInterferenssikker sensor til montage side om side og elektromagnetisk støjende maskiner. NPN eller PNP, NO eller NC.Se produktet →
Rheintacho2-kanals differentiel Hall-sensor M18Hall-effekt-sensor i rustfrit M18-hus, der måler omdrejningstal og retning, 0,1–20 kHz.Se produktet →Erik Ahlqvist er administrerende direktør i SCN og har i over 20 år hjulpet industrivirksomheder med at vælge den rigtige elektronik til krævende miljøer. Han er uddannet ingeniør (BSc) i elektronik fra KTH i Stockholm.
LinkedIn-profilOfte stillede spørgsmål
Hvad er forskellen på PNP og NPN?
En PNP-sensor kobler plus til belastningen, en NPN-sensor kobler belastningen til minus. Sensoren skal passe til indgangen i styresystemet.
Kan en induktiv sensor registrere aluminium?
Ja, men på kortere afstand. Med en reduktionsfaktor omkring 0,3–0,45 bliver afstanden cirka en tredjedel af den nominelle. Vælg en sensor med faktor 1, hvis afstanden er kritisk.
Hvor langt kan en induktiv sensor registrere?
Fra under en millimeter for de mindste sensorer til ca. 40 mm for M30-sensorer med lang rækkevidde. Større diameter og fremstående montage giver længere afstand.
Kan en induktiv sensor registrere gennem en væg?
Gennem en tynd væg af plast, ja. Gennem metal nej, så registrerer den væggen. Her bruger man i stedet en Hall-sensor og en magnet på emnet.
