Kallistusanturi työkoneisiin – staattinen vai dynaaminen?

Mitä kallistusanturi mittaa?

Kallistusanturi eli kaltevuusanturi tai inklinometri mittaa anturin ja pystysuunnan välisen kulman. Se ei tarvitse mekaanista yhteyttä akseliin. Anturi yksinkertaisesti pultataan siihen osaan, jonka kulma halutaan tietää: puomiin, alustaan, kauhaan tai aurinkopaneelirivistöön.

Sisällä on MEMS-kiihtyvyysanturi, pieni piirakenne, joka aistii painovoiman. Kun anturi kallistuu, painovoima jakautuu sen akseleille, ja kulma lasketaan niiden välisestä suhteesta.

Staattinen vai dynaaminen – miksi anturi voi näyttää väärin

Kiihtyvyysanturi ei pysty erottamaan painovoimaa muista kiihtyvyyksistä. Kun kone seisoo paikallaan, se ei ole ongelma. Mutta kun nosturin puomi kääntyy, kaivinkone jarruttaa tai traktori ajaa kiven yli, liikkeen kiihtyvyys summautuu painovoimaan, ja anturi luulee kulman muuttuneen.

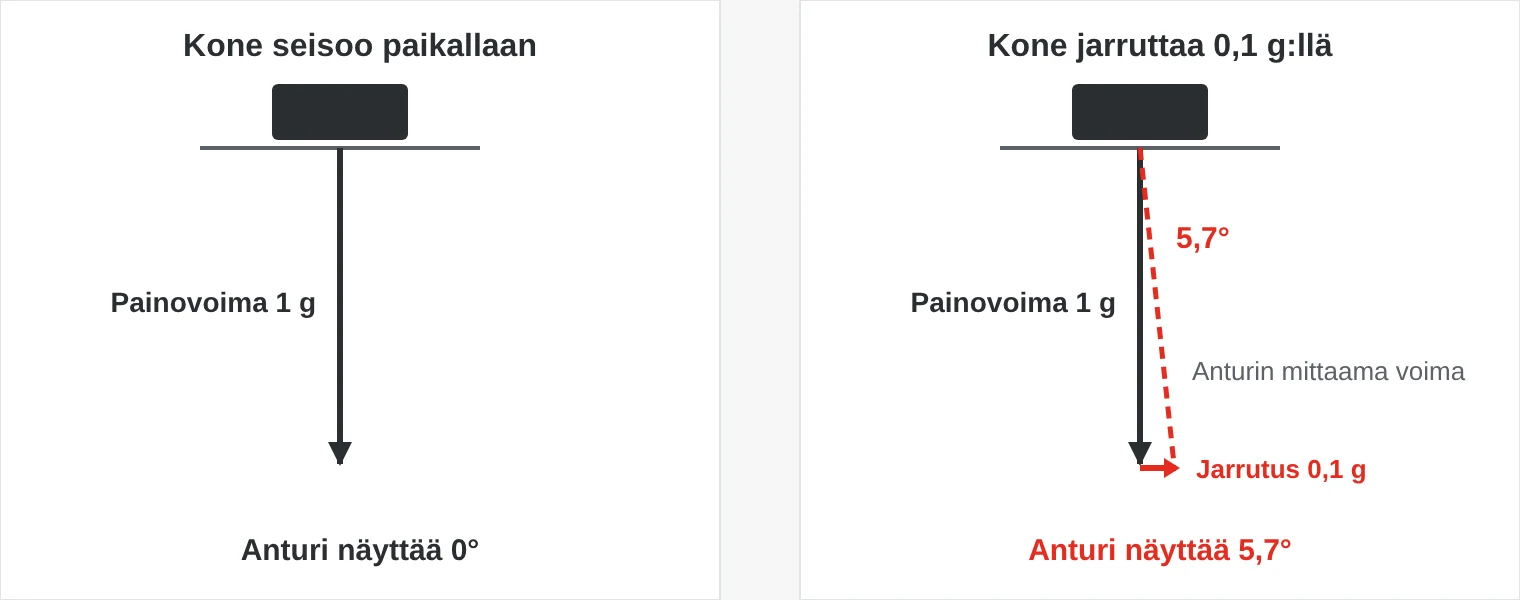

Virhe kasvaa nopeasti. Sivuttainen 0,1 g:n kiihtyvyys, noin 1 m/s², aiheuttaa lähes 6 asteen kulmavirheen.

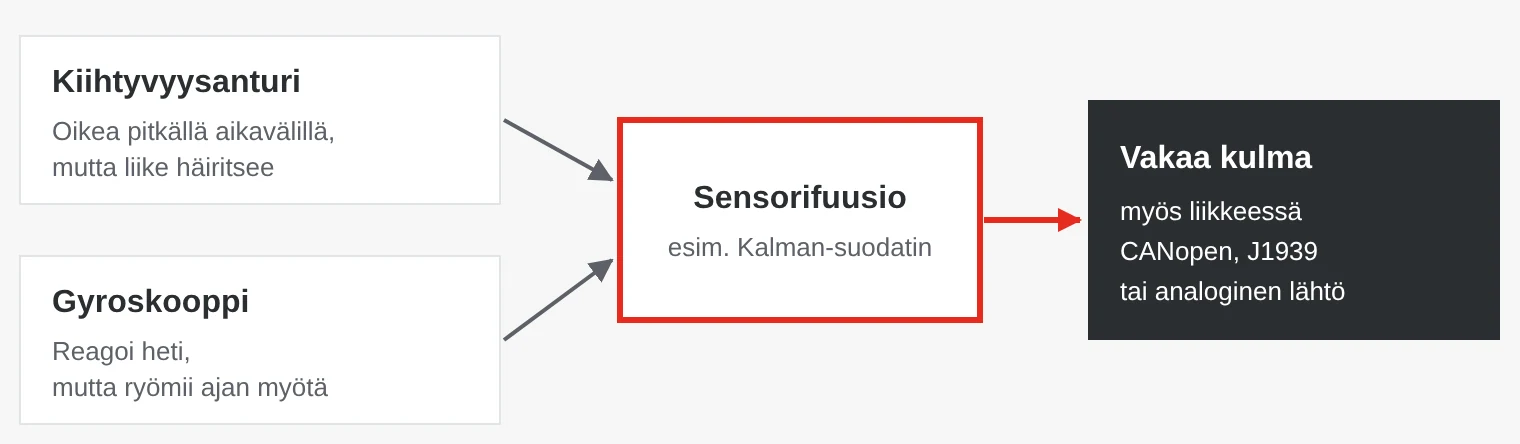

Staattinen anturi vaimentaa häiriöitä suodattimilla, mutta se tekee signaalista myös hitaan. Dynaamisessa anturissa on sekä kiihtyvyysanturi että gyroskooppi. Gyroskooppi mittaa kulmanopeutta ja reagoi heti todellisiin kulman muutoksiin, mutta ryömii hitaasti ajan myötä. Kiihtyvyysanturi on oikeassa pitkällä aikavälillä, mutta liike häiritsee sitä. Sensorifuusion, usein Kalman-suodattimen, avulla kulmasta tulee sekä nopea että vakaa.

Akselit, tarkkuus ja yleiset virheet

Yksiakselinen anturi, jonka mittausalue on 360°, sopii kaikkeen, mikä pyörii yhdessä tasossa, kuten nosturin puomiin. Kaksiakselinen anturi mittaa pituus- ja sivukallistusta (pitch ja roll), yleensä ±90°, ja sopii alustojen, tasojen ja työlaitteiden vaaitukseen.

Erota toisistaan erottelukyky ja tarkkuus. Erottelukyky on pienin askel, jonka anturi pystyy näyttämään, esimerkiksi 0,01°. Tarkkuus kertoo, kuinka lähellä totuutta arvo on, esimerkiksi ±0,1° tai ±0,5°. Dynaamisille antureille ilmoitetaan usein kaksi arvoa: staattinen tarkkuus koneen ollessa paikallaan ja dynaaminen tarkkuus sen liikkuessa. Tarkista myös lämpötilaryömintä – liikkuvat työkoneet toimivat sekä talvipakkasessa että kesähelteessä.

1. Staattinen anturi liikkuvassa koneessa. Arvo hyppii, kun kone jarruttaa tai kääntyy, ja voimakas suodatus tekee siitä hitaan. Valitse dynaaminen anturi.
2. Asennus tärisevään osaan. Ohuessa levyssä anturi mittaa levyn liikettä. Asenna se jäykälle pinnalle.
3. Erottelukyky sekoitetaan tarkkuuteen. Kaksi desimaalia ei tee arvosta oikeaa. Vertaa tarkkuutta ja lämpötilaryömintää.
4. Väärä asennussuunta. Anturi mittaa suhteessa koteloonsa. Tarkista akseli, suunta ja nollakohta käyttöönoton yhteydessä.

Lähdöt: CANopen, SAE J1939 vai analoginen

• CANopen – yleinen nostureissa, henkilönostimissa ja muissa liikkuvissa työkoneissa. Kallistusantureilla on oma laiteprofiilinsa CiA 410, minkä ansiosta eri valmistajien anturit konfiguroidaan samaan tapaan.
• SAE J1939 – vakio kuorma-autoissa sekä maatalous- ja maanrakennuskoneissa. Sopii hyvin, kun anturi liitetään samaan verkkoon moottorin ja voimansiirron kanssa.
• Analoginen 4–20 mA tai 0–10 V – yksinkertainen liitäntä logiikkaan tai ohjaimeen ilman CAN-väylää. 4–20 mA kestää pitkiä kaapeleita ja näyttää johdinkatkon 0 mA:na.

Koneen ulkopuolelle asennettujen antureiden on kestettävä säätä, pesua ja tärinää. IP67 ja IP69K, M12-liittimet ja −40 °C:seen ulottuva lämpötila-alue ovat yleisiä.

Toiminnallinen turvallisuus: ISO 13849, IEC 61508 ja ISO 25119

Kun kallistusanturin tehtävä on estää nosturin tai henkilönostimen kaatuminen, siitä tulee osa turvatoimintoa. Silloin vaatimukset koskevat koko ketjua anturista ohjaimeen, ja anturin on usein oltava sertifioitu.

• ISO 13849-1 – koneturvallisuus, suorituskykytasot PL a–e.
• IEC 61508 – toiminnallisen turvallisuuden perusstandardi, SIL 1–4.
• ISO 25119 – maa- ja metsätaloustraktorit ja -koneet, AgPL a–e.
• ISO 19014 – maansiirtokoneet, kuten kaivinkoneet ja pyöräkuormaajat.

Tuotestandardit viittaavat usein näihin, esimerkiksi EN 280-1 henkilönostimille ja EN 13000 ajoneuvonostureille. Jos anturi on osa turvatoimintoa, pyydä sertifikaatti ja turvallisuuskäsikirja – pelkkä suuri tarkkuus ei riitä.

Missä kallistusantureita käytetään?

• Nosturit – puomin kulma kuormamomentin rajoitusta varten ja alustan kallistus ennen tukijalkojen lukitsemista.
• Henkilönostimet – kallistuksen valvonta, joka pysäyttää liikkeen, kun kone kallistuu liikaa.
• Kaivinkoneet – puomin, kauhavarren ja kauhan kulma koneohjausta varten.
• Maa- ja metsätalous – ruiskupuomien vaaitus, harvesterin kallistus ja vakavuus rinteissä.
• Energia – aurinkoseuraimet, jotka kääntävät paneelit seuraamaan aurinkoa.
• Raideliikenne ja infrastruktuuri – ratatyökoneet sekä siltojen ja luiskien valvonta.
• Lääkintätekniikka – potilaspöytien ja sänkyjen kallistus.
• Puolustus ja pelastus – ajoneuvojen, mastojen ja antennien vaaitus.

Kallistusanturit SCN:ltä

Valikoimassamme on Gemacin ja Positalin staattisia ja dynaamisia kallistusantureita sekä 6-akselisia IMU-yksiköitä CANopen-, SAE J1939- ja analogisilla lähdöillä. Tarjolla on edullisia versioita yksinkertaisempiin koneisiin sekä tarkkuusantureita, joiden staattinen tarkkuus on ±0,1°.

Esimerkkejä valikoimastamme

Usein kysyttyä

Ovatko kallistusanturi ja inklinometri sama asia?

Kyllä. Nimiä kallistusanturi, kaltevuusanturi ja inklinometri käytetään samasta anturityypistä, joka mittaa kulman pystysuoraan nähden.

Miksi kallistusanturini näyttää väärin, kun kone liikkuu?

Staattinen anturi ei pysty erottamaan painovoimaa kiihtyvyydestä. Kun kone jarruttaa, kääntyy tai tärisee, liike tulkitaan kallistukseksi. Dynaaminen anturi, jossa on gyroskooppi ja sensorifuusio, ratkaisee ongelman.

Mikä on IMU?

IMU (inertial measurement unit, inertiamittausyksikkö) sisältää kolmiakselisen kiihtyvyysanturin ja kolmiakselisen gyroskoopin. Se antaa kiihtyvyyden ja kulmanopeuden kaikkiin suuntiin ja usein myös lasketun kallistuksen.

Kuinka tarkka kallistusanturi on?

Liikkuvien työkoneiden anturit ovat usein ±0,1–0,5°:n tarkkuisia koneen ollessa paikallaan. Liikkeen aikana virhe kasvaa, erityisesti staattisilla antureilla.

Tarvitsenko turvallisuusluokitellun kallistusanturin?

Jos anturi on osa turvatoimintoa, kuten nosturin tai henkilönostimen kaatumissuojausta, toiminnon on täytettävä riskinarvioinnin edellyttämä taso. Se vaatii usein sertifioidun anturin.
