Fotocelle – slik velger du riktig type optisk sensor
En fotocelle oppdager gjenstander med lys, fra noen millimeter til titalls meter unna. Her går vi gjennom grunntypene, hvordan du håndterer blanke, gjennomsiktige og mørke objekter, og når du trenger en laseravstandssensor.
Av Erik Ahlqvist, administrerende direktør i SCN · Oppdatert 24 oktober 2026 · 6 min lesing- Enveis – sender og mottaker rett overfor hverandre. Lengst rekkevidde og sikrest i skitne miljøer, men to enheter å montere.
- Refleks – sensor og reflektor. Bare én enhet å koble til. Velg polarisert refleks hvis objektene er blanke.
- Diffus – lyset reflekteres av objektet. Ingenting trengs på den andre siden, men rekkevidden avhenger av objektets farge.
- Bakgrunnsundertrykking – ignorerer alt bak innstilt avstand. Best når fargen varierer eller bakgrunnen er lys.
- Laseravstandssensor – når du trenger en måleverdi i millimeter, ikke bare et av/på-signal.
Hva er en fotocelle?
En fotocelle, eller optisk sensor, har en lyskilde og en mottaker. Når en gjenstand bryter eller reflekterer lyset, slår utgangen om. Fotoceller brukes der objektene er for langt unna, for små eller av feil materiale for en induktiv sensor: esker på et transportbånd, flasker, etiketter, paller eller kjøretøy i en port.
Lyset er som regel synlig rødt, noe som gjør sensoren lett å rette inn, eller infrarødt. Det finnes fire grunntyper, og valget styres av hvordan du kan montere sensoren og hvordan objektene ser ut.

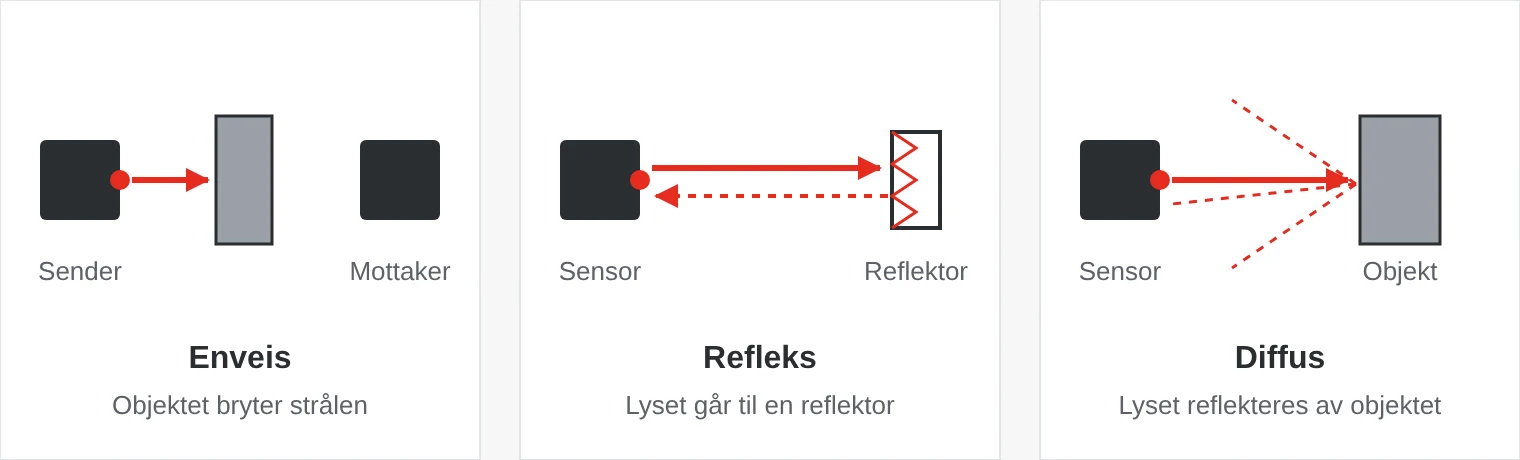

Enveis, refleks eller diffus?
| Type | Slik fungerer den | Typisk rekkevidde | Passer for |
|---|---|---|---|
| Enveis | Sender og mottaker rett overfor hverandre. Objektet bryter strålen. | Opptil titalls meter | Lange avstander, skitt og støv, små objekter i gaffelsensorer |
| Refleks | Sensoren sender lys mot en reflektor og ser når strålen brytes. | Noen meter | Transportbånd og porter der kabel bare kan trekkes på én side |
| Diffus | Lyset reflekteres av objektet og tilbake til sensoren. | Noen centimeter til et par meter | Objekter der ingenting kan monteres på den andre siden |
| Bakgrunnsundertrykking | Diffus sensor som måler vinkelen på det reflekterte lyset og bare kobler innenfor innstilt avstand. | Noen millimeter til et par meter | Objekter i varierende farge, foran lys eller blank bakgrunn |
Rekkevidden for diffuse sensorer oppgis mot et hvitt referansekort. Et svart objekt gir betydelig kortere rekkevidde, noen ganger bare en brøkdel. En gaffelsensor er en enveis fotocelle med sender og mottaker i samme hus, for etiketter, kanter og små detaljer.
Bakgrunnsundertrykking og laseravstandssensorer

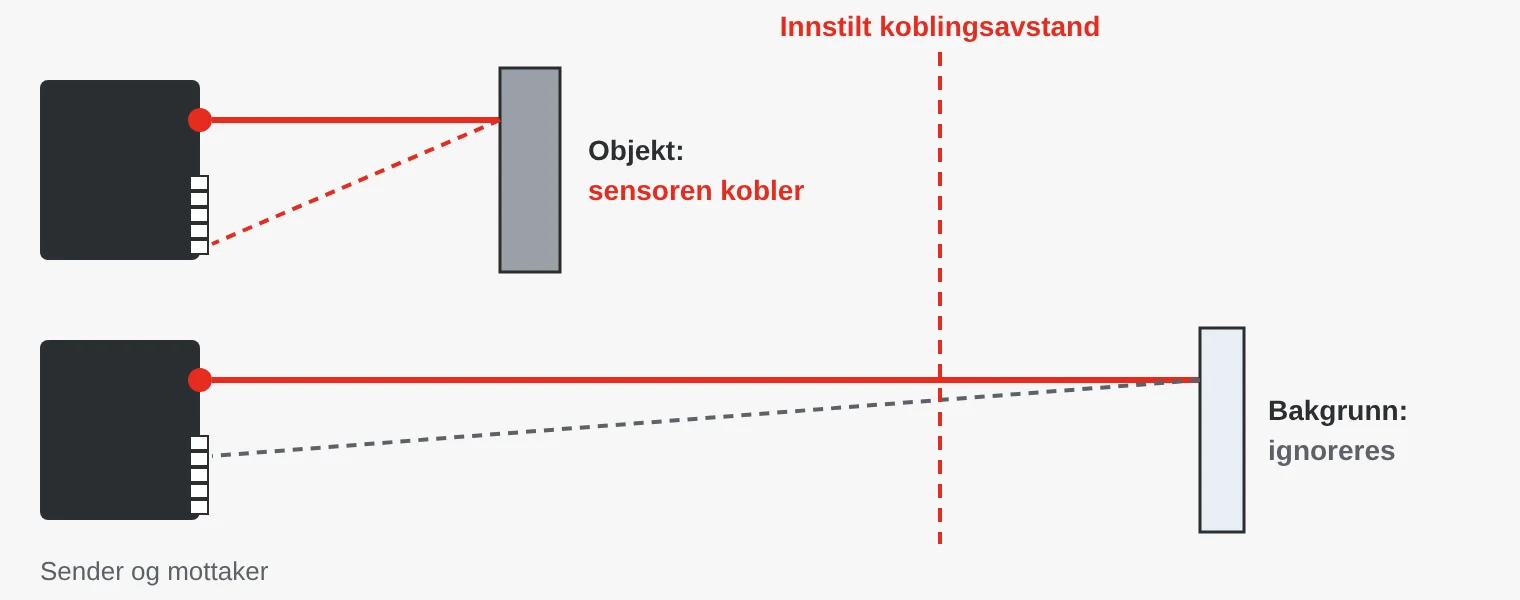

En vanlig diffus fotocelle måler hvor mye lys som kommer tilbake. Derfor kan et hvitt objekt langt unna koble like lett som et svart objekt på nært hold. Med bakgrunnsundertrykking ser mottakeren i stedet hvor lysflekken treffer, og sensoren beregner avstanden med triangulering. Alt utenfor den innstilte avstanden ignoreres, uansett hvor lyst det er.
En laseravstandssensor går et steg videre og gir avstanden som en måleverdi, for eksempel 4–20 mA, 0–10 V eller via IO-Link. Triangulering gir høy oppløsning på korte avstander, ned til mikrometer. For lengre avstander, opptil flere meter, måles lysets gangtid (time of flight). Laserklasse 1 er øyesikker ved normal bruk.
Vanskelige objekter: blanke, gjennomsiktige og mørke
- Blanke objekter – en blank overflate kan speile lyset tilbake og lure en vanlig refleksfotocelle. En polarisert refleksfotocelle slipper bare gjennom lys som er dreid av reflektorens prismer, så blanke overflater ignoreres.
- Gjennomsiktige objekter – glass og PET-flasker slipper gjennom det meste av lyset. Bruk en sensor laget for transparente objekter, som reagerer allerede når en liten del av lyset forsvinner.
- Mørke og matte objekter – reflekterer lite lys. Bakgrunnsundertrykking eller en laseravstandssensor hjelper. Det finnes lasersensorer med blått lys som er laget for mørke, blanke og varme overflater.
- Små objekter – velg en liten, synlig lysflekk. En flekk på 1–3 mm ser en tynn tråd eller et lite hull som en bred stråle går glipp av.
Tommelfingerregel: jo mer objektene varierer i farge, glans og form, desto mer taler for enveis fotocelle eller bakgrunnsundertrykking.
Lyskoblet, mørkekoblet og vanlige feil
Lyskoblet (light-on) betyr at utgangen er aktiv når mottakeren får lys, mørkekoblet (dark-on) at den er aktiv når lyset er borte. For en enveis- eller refleksfotocelle gir mørkekobling et signal når objektet bryter strålen. For en diffus sensor er det omvendt. Mange sensorer kan stilles om med en leder, en knapp eller via IO-Link.
Sjekk også PNP eller NPN, responstid for raske bånd og funksjonsreserven – hvor mye mer lys enn nødvendig mottakeren får. I støv og fukt trengs stor reserve, ellers slutter sensoren å fungere når linsen blir skitten.
- Rekkevidden gjelder hvitt papir. Databladets rekkevidde for diffuse sensorer gjelder et hvitt kort. Mørke objekter krever kortere avstand.
- Vanlig refleks mot blanke objekter. Bokser, folie og blanke metallplater speiler lyset. Velg polarisert refleks.
- Feil type reflektor. Polariserte sensorer krever prismereflektor. Vanlig refleksteip eller feil folie kan gi upålitelig funksjon.
- Ingen margin for skitt. Velg sensorer med god funksjonsreserve, eller les av signalkvaliteten via IO-Link.
- Forstyrrende lys. Sollys, blitzlys eller en annen fotocelle rett overfor kan forstyrre. Vinkle sensorene slik at de ikke ser hverandre.
Hvor brukes fotoceller?
- Emballasje og næringsmidler – telle produkter, lese etikettkanter med gaffelsensorer, kontrollere at lokket sitter på.
- Logistikk og lager – oppdage esker og paller på bånd, måle høyde og kontrollere hyllefelt i automatlagre.
- Kjøretøy og mobile maskiner – laseravstandssensorer for avstand og posisjon på trucker og kraner.
- Infrastruktur – porter, bommer og dører som skal oppdage kjøretøy i åpningen.
- Elektronikk og presisjonsmontasje – små komponenter på nært hold.
- Sagbruk og stål – måle posisjon, bredde og tykkelse på bord og plater med laser.
Fotoceller og laseravstandssensorer hos SCN
Vi har fotoceller fra Mibbo og Wenglor: gaffelsensorer, enveis-, refleks- og diffuse sensorer, sensorer med bakgrunnsundertrykking og IO-Link samt laseravstandssensorer med triangulering eller gangtidsmåling, fra 30 mm opptil 10 m.
Eksempler fra vårt sortiment
MibboPC27 kompakt fotocelle med lite lyspunktSynlig lysflekk på 1–3 mm for små detaljer. Finnes som diffus, refleks opptil 8 m og enveis opptil 30 m.Se produktet →
WenglorHK12PA diffus fotocelleBakgrunnsundertrykking med triangulering, 0–120 mm, upåvirket av farge og overflate. IO-Link og IP67.Se produktet →
WenglorP1PY217, Laseravstandssensor – flytidLaseravstandssensor med blått lys og gangtidsmåling, 50–5 000 mm, for mørke, blanke, gjennomsiktige og varme overflater.Se produktet →Erik Ahlqvist er administrerende direktør i SCN og har i over 20 år hjulpet industribedrifter med å velge riktig elektronikk for krevende miljøer. Han er utdannet ingeniør (BSc) i elektronikk fra KTH i Stockholm.
LinkedIn-profilVanlige spørsmål
Hva er forskjellen på enveis og refleks?
En enveis fotocelle har sender og mottaker i to enheter rett overfor hverandre. En refleksfotocelle har begge i samme hus og en reflektor på den andre siden. Enveis når lenger og tåler mer skitt, refleks er enklere å installere.
Kan en fotocelle registrere glass?
Ja, men velg en sensor laget for transparente objekter. Vanlige fotoceller ser rett gjennom klart glass og plast.
Hva betyr lyskoblet og mørkekoblet?
Lyskoblet: utgangen er aktiv når mottakeren får lys. Mørkekoblet: utgangen er aktiv når lyset er borte, for eksempel når et objekt bryter strålen.
Hvor langt når en fotocelle?
Diffuse sensorer når fra noen centimeter til et par meter, reflekssensorer noen meter og enveissensorer opptil 50 meter eller mer.
Hva er bakgrunnsundertrykking?
En teknikk der sensoren måler avstanden med triangulering og bare kobler for objekter innenfor innstilt avstand. Lyse gjenstander lenger unna ignoreres.
