Lutningsgivare för mobila maskiner – statisk eller dynamisk?

Vad mäter en lutningsgivare?

En lutningsgivare, eller inklinometer, mäter vinkeln mellan givaren och lodlinjen. Den behöver ingen mekanisk koppling till en axel, utan skruvas fast på den del vars vinkel ska mätas: en bom, ett chassi, en skopa eller en rad solpaneler.

Inuti sitter en MEMS-accelerometer, en liten kiselstruktur som känner av tyngdkraften. När givaren lutar fördelas tyngdkraften på givarens axlar, och vinkeln räknas ut ur förhållandet mellan dem.

Statisk eller dynamisk – därför kan givaren visa fel

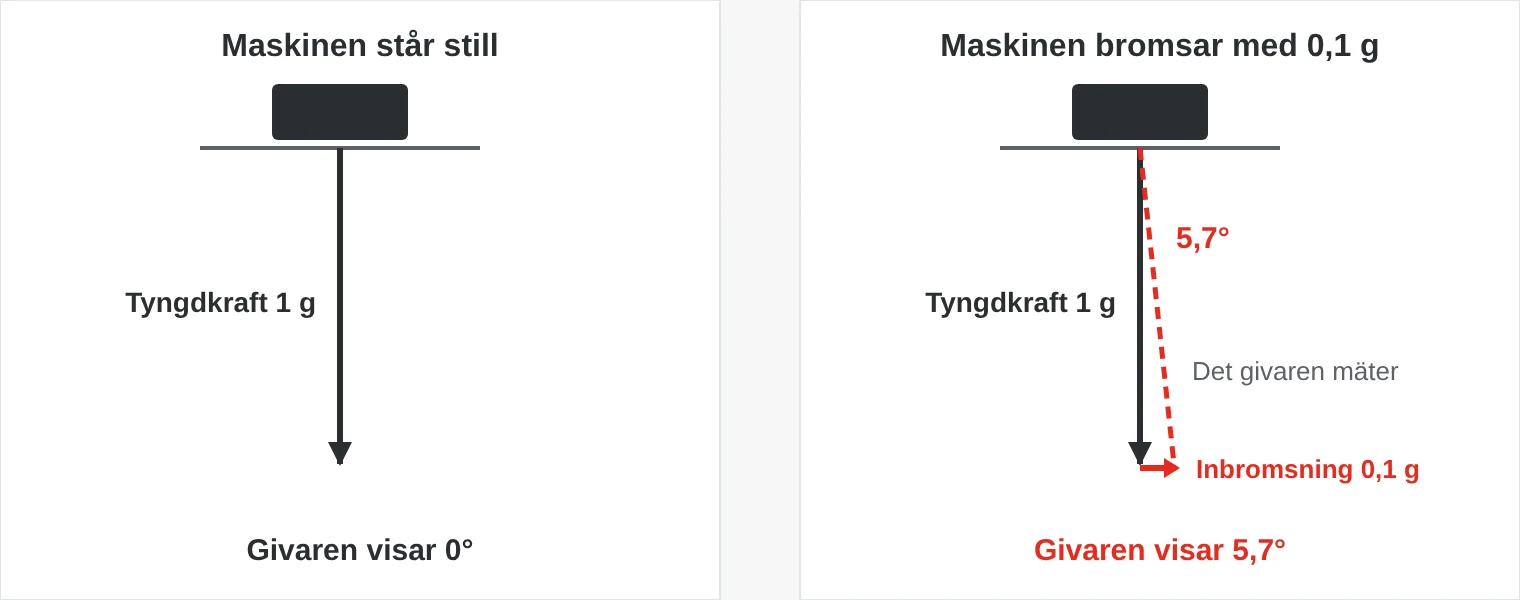

En accelerometer kan inte skilja tyngdkraft från annan acceleration. Står maskinen still är det inget problem. Men när en kranbom svänger, en grävmaskin bromsar eller en traktor kör över en sten läggs rörelsens acceleration till tyngdkraften, och givaren tror att vinkeln har ändrats.

Felet växer snabbt. En sidoacceleration på 0,1 g, ungefär 1 m/s², ger ett vinkelfel på nästan 6 grader.

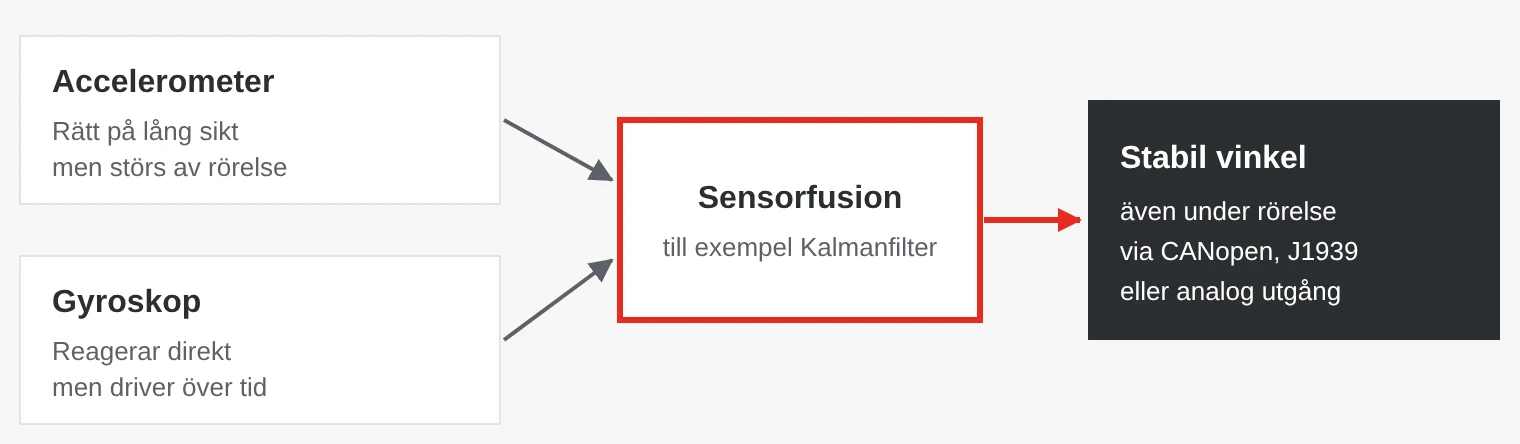

En statisk givare dämpar störningarna med filter, men då blir signalen också långsam. En dynamisk givare har både accelerometer och gyroskop. Gyrot mäter vridhastighet och reagerar direkt på verkliga vinkeländringar, men driver sakta över tid. Accelerometern är rätt på lång sikt men störs av rörelser. Med sensorfusion, ofta ett Kalmanfilter, blir vinkeln både snabb och stabil.

Axlar, noggrannhet och vanliga misstag

En enaxlig givare med 360° mätområde passar när något roterar i ett plan, som en kranbom. En tvåaxlig givare mäter lutning framåt–bakåt och åt sidan, vanligen ±90°, och passar för nivellering av chassi, plattformar och redskap.

Skilj på upplösning och noggrannhet. Upplösningen är det minsta steg givaren kan visa, till exempel 0,01°. Noggrannheten anger hur nära sanningen värdet ligger, till exempel ±0,1° eller ±0,5°. Dynamiska givare anges ofta med två värden: statisk noggrannhet när maskinen står still och dynamisk när den rör sig. Kontrollera också temperaturdriften – mobila maskiner arbetar i både vinterkyla och sommarhetta.

1. Statisk givare på en maskin i rörelse. Värdet hoppar när maskinen bromsar eller svänger, och ett hårt filter gör det trögt. Välj dynamisk givare.
2. Montering på en del som vibrerar. Sitter givaren på en tunn plåt mäts plåtens rörelse. Montera på en styv yta.
3. Upplösning förväxlas med noggrannhet. Två decimaler betyder inte att värdet är rätt. Jämför noggrannhet och temperaturdrift.
4. Fel monteringsriktning. Givaren mäter i förhållande till sitt hus. Kontrollera axel, riktning och nollpunkt vid driftsättningen.

Utgångar: CANopen, SAE J1939 eller analog

• CANopen – vanligt i kranar, skyliftar och andra mobila maskiner. Lutningsgivare har en egen enhetsprofil, CiA 410, som gör givare från olika tillverkare lika att konfigurera.
• SAE J1939 – standard i lastbilar, jordbruks- och entreprenadmaskiner. Passar när givaren ska in i samma nät som motor och växellåda.
• Analog 4–20 mA eller 0–10 V – enkel anslutning till en PLC eller ett styrkort utan CAN. 4–20 mA tål långa kablar och visar kabelbrott som 0 mA.

Givare som sitter ute på maskinen behöver tåla väder, tvätt och vibrationer. IP67 och IP69K, M12-kontakter och ett temperaturområde ned till −40 °C är vanligt.

Funktionssäkerhet: ISO 13849, IEC 61508 och ISO 25119

När lutningsgivaren ska förhindra att en kran eller skylift välter blir den en del av en säkerhetsfunktion. Då ställs krav på hela kedjan från givare till styrsystem, och givaren behöver ofta vara certifierad.

• ISO 13849-1 – maskinsäkerhet med prestandanivåerna PL a–e.
• IEC 61508 – grundstandarden för funktionssäkerhet, med nivåerna SIL 1–4.
• ISO 25119 – traktorer och maskiner för jord- och skogsbruk, med nivåerna AgPL a–e.
• ISO 19014 – entreprenadmaskiner som grävmaskiner och hjullastare.

Produktstandarder hänvisar ofta till dessa, till exempel EN 280-1 för skyliftar och EN 13000 för mobilkranar. Ska givaren ingå i en säkerhetsfunktion, fråga efter certifikat och säkerhetsmanual – hög noggrannhet räcker inte.

Var används lutningsgivare?

• Kranar – bomvinkel för lastmomentbegränsning och lutning av chassit innan stödbenen låses.
• Skyliftar och arbetsplattformar – lutningsövervakning som stoppar rörelser när maskinen lutar för mycket.
• Grävmaskiner – vinkel på bom, sticka och skopa för maskinstyrning.
• Jord- och skogsbruk – nivellering av sprutbommar, lutning på skördare och stabilitet i sluttningar.
• Energi – solcellsparker där panelerna vrids efter solen.
• Järnväg och infrastruktur – spårunderhållsmaskiner och övervakning av broar och slänter.
• Medicinteknik – lutning på patientbritsar och sängar.
• Försvar och räddning – nivellering av fordon, master och antenner.

Lutningsgivare hos SCN

Vi har statiska och dynamiska lutningsgivare samt 6-axliga IMU:er från Gemac och Posital, med CANopen, SAE J1939 och analoga utgångar. Det finns ekonomiska varianter för enklare maskiner och precisionsgivare med ±0,1° statisk noggrannhet.

Exempel ur vårt sortiment

Vanliga frågor

Är lutningsgivare och inklinometer samma sak?

Ja. Lutningsgivare, inklinometer och tiltsensor används om samma typ av givare, som mäter vinkeln mot lodlinjen.

Varför visar lutningsgivaren fel när maskinen rör sig?

En statisk givare kan inte skilja tyngdkraft från acceleration. När maskinen bromsar, svänger eller vibrerar tolkas rörelsen som lutning. En dynamisk givare med gyro och sensorfusion löser det.

Vad är en IMU?

En IMU (inertial measurement unit) har en treaxlig accelerometer och ett treaxligt gyro. Den ger acceleration och vridhastighet i alla riktningar, och ofta även en beräknad lutning.

Hur noggrann är en lutningsgivare?

Givare för mobila maskiner har ofta ±0,1–0,5° noggrannhet när maskinen står still. Under rörelse blir felet större, särskilt för statiska givare.

Behöver jag en säkerhetsklassad lutningsgivare?

Om givaren ingår i en säkerhetsfunktion, till exempel vältskydd på kran eller skylift, ska funktionen uppfylla den nivå som riskbedömningen kräver. Det kräver ofta en certifierad givare.
