Paneeli-PC – näin valitset näytön, kosketuksen ja IP-luokan

Mikä on paneeli-PC?

Paneeli-PC on teollisuustietokone, jossa on sisäänrakennettu kosketusnäyttö. Sitä käytetään tuotantolinjalla käyttöpaneelina, SCADA-asiakkaana, MES-päätteenä tai infonäyttönä. Prosessori ja jäähdytys valitaan samoin kuin muissa teollisuustietokoneissa, joita käsittelemme teollisuustietokoneoppaassamme. Tässä keskitytään etupuoleen: näyttöön, kosketuspintaan ja tiivistykseen.

Näytön koko, resoluutio ja kirkkaus

Lähde liikkeelle siitä, mitä käyttäjän on tehtävä. Käynnistykseen, pysäytykseen ja muutamaan asetukseen riittää 7–10 tuumaa. Prosessigrafiikka, trendit ja SCADA vaativat usein 15–22 tuumaa ja Full HD -resoluution. Jos sinulla on 4:3-muotoon tehty sovellus, esimerkiksi 1024 × 768, laajakuvanäyttö voi venyttää kuvaa tai lisätä mustat reunat.

Kirkkaus ilmoitetaan niteinä (cd/m²). Sisätiloissa 300–500 nitiä riittää yleensä. Ikkunoiden lähellä, ulkona ja ajoneuvoissa tarvitaan noin 1 000 nitiä tai enemmän, jotta näyttö on luettavissa auringonvalossa. Lasin heijastukset ovat kuitenkin usein kirkkautta suurempi ongelma. Laivoissa ja ajoneuvoissa näytön on lisäksi himmennyttävä yöllä hyvin pienelle tasolle. Jos näyttöä katsotaan sivulta, valitse laaja katselukulma (IPS tai WVA).

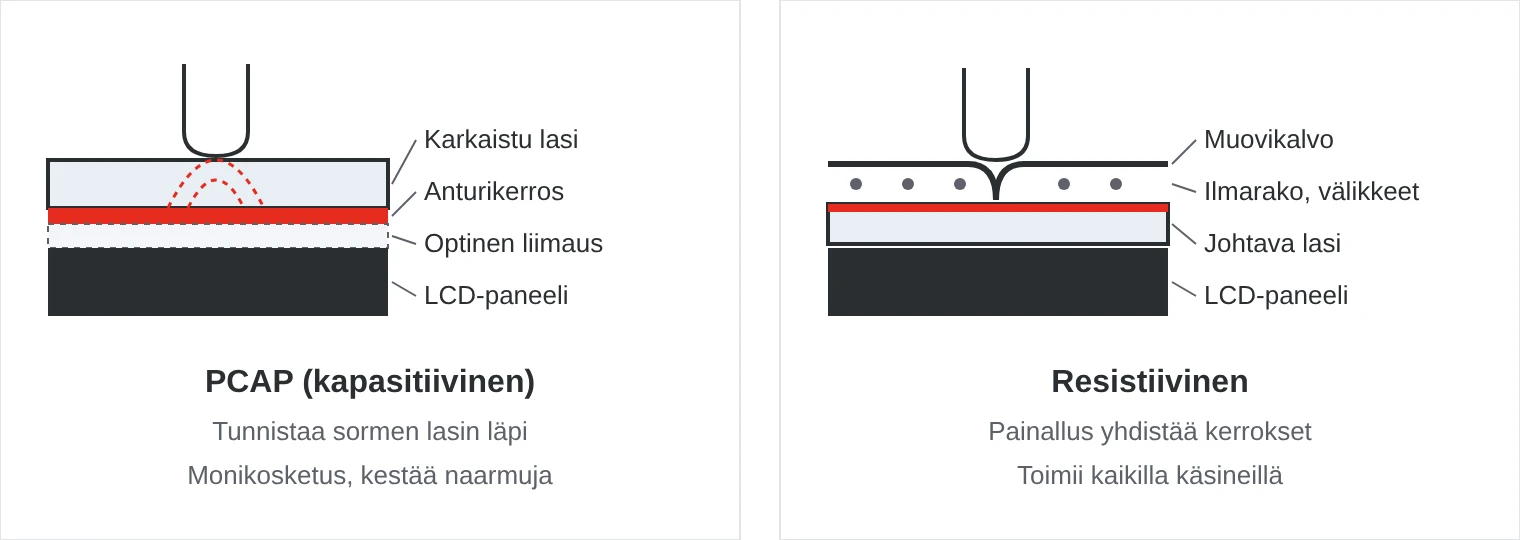

PCAP vai resistiivinen kosketusnäyttö?

PCAP on vakiona uusissa paneeli-PC:issä ja HMI-paneeleissa. Resistiivistä kosketusta käytetään yhä siellä, missä käyttäjillä on paksut työkäsineet, esimerkiksi metsäkoneissa ja kylmävarastoissa. Testaa aina niillä käsineillä, joita paikan päällä oikeasti käytetään, ja myös märällä lasilla.

IP-luokka, asennus ja lasi

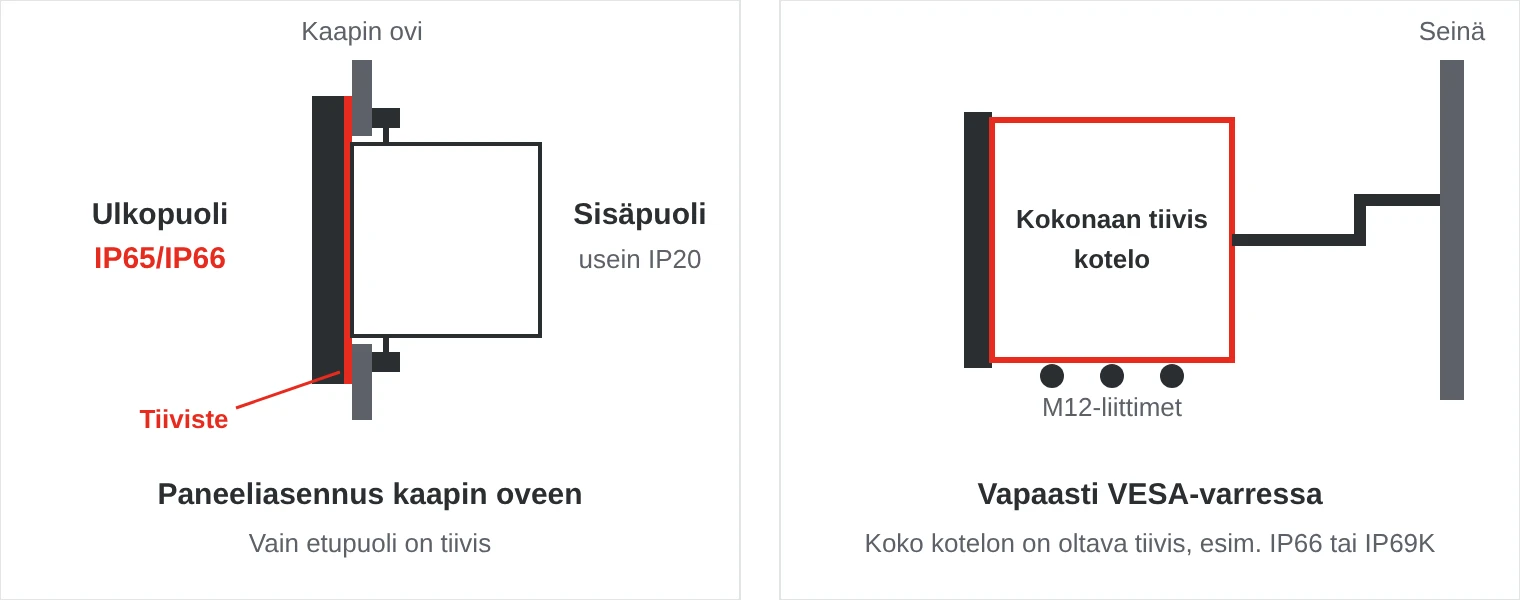

Useimmat paneeli-PC:t on luokiteltu IP65 tai IP66 etupuolelta. Luokka pätee vain, kun paneeli on asennettu tiiviin kaapin oven aukkoon ja kiinnikkeet on kiristetty oikein. Takapuoli on usein vain IP20, ja se on suojattava kaapin sisällä. IP-luokkia käsittelevä oppaamme kertoo, mitä numerot tarkoittavat.

• Paneeliasennus – kaapin oven tai konsolin aukkoon, kiinnitys takaa kiinnikkeillä.
• VESA – standardoitu reikäkuvio, esimerkiksi 75 × 75 tai 100 × 100 mm, varteen, seinätelineeseen tai pöytäjalkaan.
• Open frame – ei ulkokuorta, koneenrakentajille, jotka integroivat tietokoneen oman etupaneelinsa taakse.

Lasi ratkaisee sekä kestävyyden että luettavuuden. Karkaistu lasi kestää iskuja ja naarmuja, ja heijastuksenestopinnoite vähentää häikäisyä. Optisessa liimauksessa (optical bonding) lasin ja LCD-näytön välinen ilmarako täytetään kirkkaalla liimalla. Tuloksena on vähemmän heijastuksia, ei kosteuden tiivistymistä lasin taakse ja iskunkestävämpi näyttö.

Elintarvike, ulkokäyttö ja ajoneuvot

• Elintarvike- ja lääketeollisuus – ruostumattomasta teräksestä valmistettu IP69K-kotelo, sileät pinnat ja tiiviit M12-liittimet, jotka kestävät päivittäisen korkeapainepesun.
• Ulkokäyttö – auringonvalossa luettava näyttö, optinen liimaus ja lämmitin, jonka ansiosta näyttö käynnistyy pakkasessa.
• Ajoneuvot ja liikkuvat koneet – 9–36 V DC, virta-avainohjaus, CAN, E-merkintä ja himmennettävä näyttö.
• Räjähdysvaaralliset tilat – ATEX- ja IECEx-hyväksytyt paneeli-PC:t vyöhykkeelle 2 öljy-, kaasu- ja kemianteollisuudessa.
• Terveydenhuolto – IEC 60601-1 -standardin mukaiset lääkinnälliset paneeli-PC:t, jotka kestävät päivittäisen desinfioinnin.
• Puolustus ja meriteollisuus – MIL-STD-810:n mukaan testatut konsolit ja IEC 60945 -standardin mukaiset komentosillan tietokoneet yötilalla.

Lämpötila, virransyöttö ja I/O

Paneeli-PC lämpenee enemmän kuin Box PC samalla prosessorilla, koska myös näytön taustavalo tuottaa lämpöä. Auringossa olevan kaapin ovessa tai uunin lähellä paneelin takana voi olla hyvin kuuma, joten tarkista koko laitteen lämpötila-alue. Kaapeissa 24 V DC on yleisin, ja laaja tulojännitealue, esimerkiksi 9–36 V DC, tekee samasta mallista käyttökelpoisen myös ajoneuvoissa. Kahden verkkoportin avulla koneverkko pysyy erillään tehtaan verkosta.

Viisi yleistä virhettä

1. Vain etupuoli on tiivis. Vapaasti varteen asennettu paneeli, jonka etupuoli on IP65, päästää vettä ja pölyä sisään takaa.
2. Näyttöä kokeillaan vain sisällä. Toimistossa hyvältä näyttävä näyttö voi olla lukukelvoton auringonvalossa tai heijastaa kattovalaisimia.
3. Väärät käsineet. Testaa kosketusnäyttöä käyttäjien omilla käsineillä ja märällä lasilla.
4. Väärä kuvasuhde. Vanhempi 4:3-muotoon suunniteltu sovellus näyttää venytetyltä laajakuvanäytössä.
5. Asennusaukko ei sovi. Kun vaihdat vanhemman paneelin, tarkista aukon koko ja asennussyvyys. Muuten kaappia joudutaan muokkaamaan.

SCN:n paneeli-PC:t

Toimitamme paneeli-PC:itä muun muassa Winmatelta, Arbor Technologylta, Yaskawalta, Axiomtekiltä ja IEI:ltä – 10 tuuman open frame -malleista ruostumattomiin IP69K-malleihin, auringonvalossa luettaviin näyttöihin sekä paneeli-PC:ihin ajoneuvoihin, puolustukseen ja terveydenhuoltoon.

Esimerkkejä valikoimastamme

Usein kysyttyä

Mikä ero on PCAP- ja resistiivisellä kosketusnäytöllä?

PCAP tunnistaa sormen lasin läpi ja tukee monikosketuseleitä. Resistiivinen kosketus reagoi painallukseen ja toimii minkä tahansa käsineen tai kynän kanssa, mutta sen muovipinta voi naarmuuntua.

Minkä IP-luokan paneeli-PC tarvitsee?

Kaapin ovessa riittää yleensä IP65- tai IP66-etupuoli. Jos paneeli on vapaasti asennettu, ulkona tai pestään korkeapaineella, tarvitaan kokonaan tiivis kotelo, esimerkiksi IP66, IP67 tai IP69K.

Kuinka kirkas näytön on oltava auringonvalossa?

Auringonvalossa luettavan näytön rajana mainitaan usein noin 1 000 nitiä. Optinen liimaus ja heijastuksenestopinnoite ovat yhtä tärkeitä, koska ne vähentävät heijastuksia.

Mitä optinen liimaus tarkoittaa?

Kosketusnäytön lasin ja LCD-näytön välisen ilmaraon täyttämistä kirkkaalla liimalla. Se vähentää heijastuksia, estää kosteuden tiivistymisen ja tekee näytöstä iskunkestävämmän.
