Panel PC industrial: cómo elegir pantalla, táctil y grado IP

¿Qué es un panel PC?

Un panel PC es un ordenador industrial con pantalla táctil integrada. Se usa como panel de operador, cliente SCADA, terminal MES o pantalla de información en la línea de producción. El procesador y la refrigeración se eligen igual que en otros ordenadores industriales, algo que tratamos en nuestra guía de PC industriales. Aquí nos centramos en el frontal: la pantalla, el táctil y la estanqueidad.

Tamaño de pantalla, resolución y brillo

Parte de lo que tiene que hacer el operario. Para marcha, paro y unos pocos ajustes bastan de 7 a 10 pulgadas. Los sinópticos de proceso, las tendencias y SCADA suelen necesitar de 15 a 22 pulgadas y Full HD. Si tienes una aplicación existente hecha para formato 4:3, por ejemplo 1024 × 768, una pantalla panorámica puede estirar la imagen o añadir franjas negras.

El brillo se indica en nits (cd/m²). En interior normalmente bastan de 300 a 500 nits. Junto a ventanas, en exterior y en vehículos necesitas unos 1000 nits o más para que la pantalla sea legible a pleno sol. Aun así, los reflejos en el vidrio suelen ser un problema mayor que el brillo. En barcos y vehículos la pantalla también tiene que poder atenuarse a un nivel muy bajo por la noche. Si el operario mira la pantalla de lado, elige un ángulo de visión amplio (IPS o WVA).

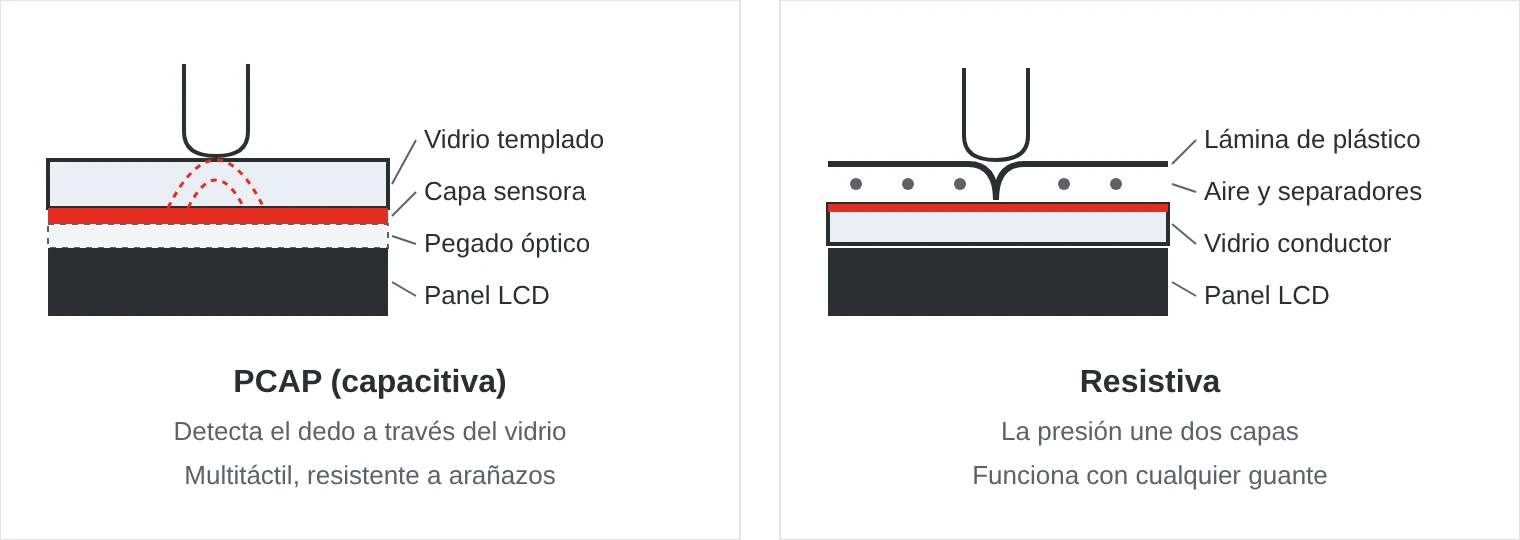

¿Pantalla táctil PCAP o resistiva?

PCAP es lo estándar en los panel PC y paneles HMI nuevos. El táctil resistivo se sigue usando donde los operarios llevan guantes de trabajo gruesos, por ejemplo en máquinas forestales y cámaras frigoríficas. Prueba siempre con los guantes que se usan de verdad en planta y con agua sobre el vidrio.

Grado IP, montaje y vidrio

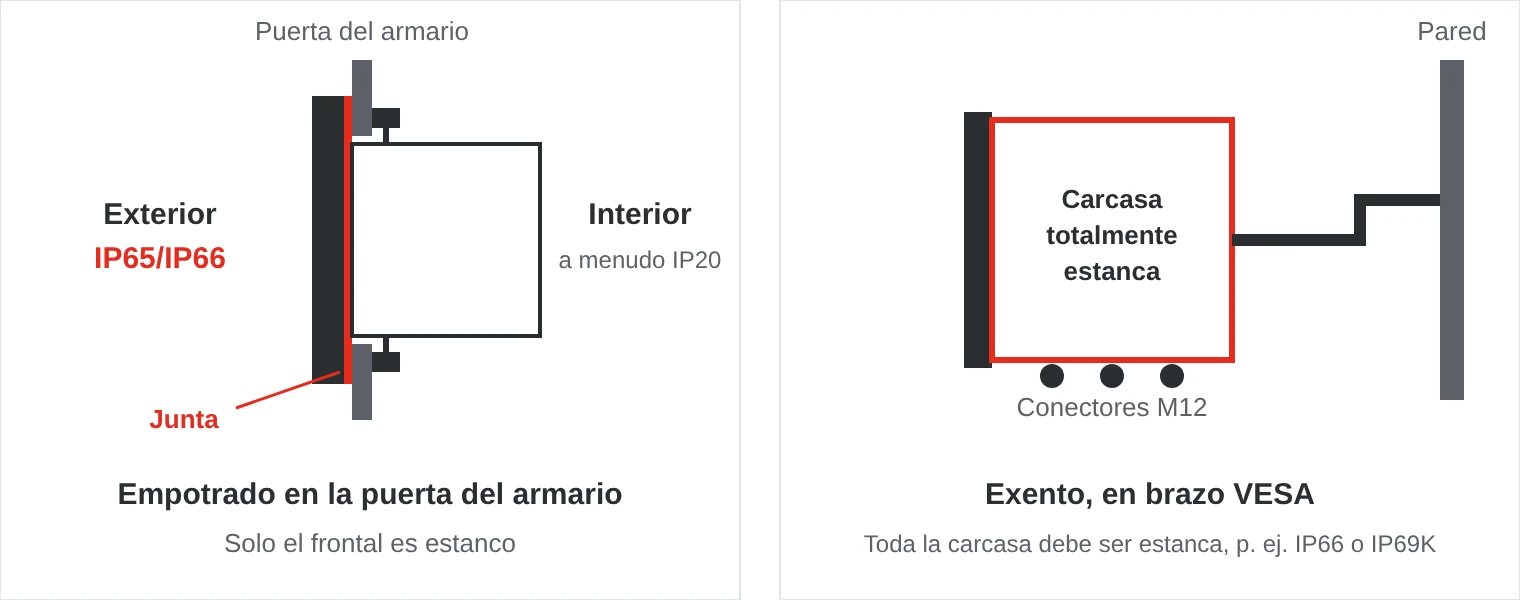

La mayoría de los panel PC tienen grado IP65 o IP66 en el frontal. Eso solo vale cuando el panel está montado en un recorte de una puerta de armario estanca, con las garras de fijación bien apretadas. La parte trasera suele ser solo IP20 y tiene que quedar protegida dentro del armario. Nuestra guía de grados IP explica qué significan las cifras.

• Montaje empotrado: en un recorte de la puerta del armario o de un pupitre, sujeto con garras por detrás.
• VESA: un patrón de taladros estándar, por ejemplo 75 × 75 o 100 × 100 mm, para brazo, soporte de pared o pie de sobremesa.
• Marco abierto (open frame): sin carcasa exterior, para fabricantes de máquinas que integran el ordenador detrás de su propio frontal.

El vidrio determina tanto la resistencia como la legibilidad. El vidrio templado soporta golpes y arañazos, y un tratamiento antirreflejo reduce los deslumbramientos. Con el pegado óptico (optical bonding), el espacio de aire entre el vidrio y el LCD se rellena con un adhesivo transparente. Así hay menos reflejos, no se forma condensación detrás del vidrio y la pantalla resiste mejor los golpes.

Industria alimentaria, exterior y vehículos

• Industria alimentaria y farmacéutica: carcasa de acero inoxidable IP69K, superficies lisas y conectores M12 estancos que soportan la limpieza diaria a alta presión.
• Exterior: pantalla legible a pleno sol, pegado óptico y un calefactor que permite que la pantalla arranque con frío.
• Vehículos y maquinaria móvil: 9–36 V DC, control de encendido, CAN, homologación E-mark y pantalla regulable.
• Atmósferas explosivas: panel PC certificados ATEX e IECEx para zona 2 en plantas de petróleo, gas y química.
• Sanidad: panel PC médicos según IEC 60601-1 que soportan la desinfección diaria.
• Defensa y naval: consolas ensayadas según MIL-STD-810 y ordenadores de puente según IEC 60945 con modo nocturno.

Temperatura, alimentación y E/S

Un panel PC se calienta más que un box PC con el mismo procesador, porque la retroiluminación de la pantalla también genera calor. En la puerta de un armario al sol o junto a un horno, la temperatura detrás del panel puede subir mucho, así que comprueba el rango de temperatura de la unidad completa. En armarios lo más habitual es 24 V DC, y un rango de entrada amplio como 9–36 V DC permite usar el mismo modelo también en vehículos. Con dos puertos de red puedes separar la red de la máquina de la red de la planta.

Cinco errores habituales

1. Solo el frontal es estanco. Un panel con frontal IP65 en un brazo exento deja entrar agua y polvo por detrás.
2. La pantalla solo se prueba en interior. Una pantalla que se ve bien en la oficina puede ser ilegible al sol o reflejar las luces del techo.
3. Los guantes equivocados. Prueba la pantalla táctil con los guantes de los propios operarios y con agua sobre el vidrio.
4. La relación de aspecto equivocada. Una aplicación antigua diseñada para 4:3 se ve estirada en una pantalla panorámica.
5. El recorte no encaja. Al sustituir un panel antiguo, comprueba el tamaño del recorte y la profundidad. Si no, habrá que modificar el armario.

Panel PC de SCN

Suministramos panel PC de marcas como Winmate, Arbor Technology, Yaskawa, Axiomtek e IEI, desde modelos open frame de 10 pulgadas hasta modelos de acero inoxidable IP69K, pantallas legibles a pleno sol y panel PC para vehículos, defensa y sanidad.

Ejemplos de nuestra gama

Preguntas frecuentes

¿Qué diferencia hay entre una pantalla táctil PCAP y una resistiva?

PCAP detecta el dedo a través del vidrio y admite gestos multitáctiles. La táctil resistiva reacciona a la presión y funciona con cualquier guante o lápiz, pero tiene una superficie de plástico que se puede rayar.

¿Qué grado IP necesita un panel PC?

En la puerta de un armario suele bastar un frontal IP65 o IP66. Si el panel está exento, en exterior o se limpia con agua a alta presión, necesitas una carcasa totalmente estanca, por ejemplo IP66, IP67 o IP69K.

¿Cuánto brillo necesita una pantalla a pleno sol?

Se suelen citar unos 1000 nits como umbral para una pantalla legible a pleno sol. El pegado óptico y el tratamiento antirreflejo importan igual, porque reducen los reflejos.

¿Qué es el pegado óptico (optical bonding)?

Consiste en rellenar el espacio de aire entre el vidrio de la pantalla táctil y el LCD con un adhesivo transparente. Reduce los reflejos, evita la condensación y hace la pantalla más resistente a los golpes.
