Panel-PC – så väljer du skärm, pekteknik och IP-klass

Vad är en panel-PC?

En panel-PC är en industridator med inbyggd pekskärm. Den används som operatörspanel, SCADA-klient, MES-terminal eller informationsskärm vid produktionslinjen. Processor och kylning väljs som för andra industridatorer, vilket vi beskriver i guiden om industridatorer. Här fokuserar vi på fronten: skärmen, pekskärmen och tätningen.

Skärmstorlek, upplösning och ljusstyrka

Utgå från vad operatören ska göra. För start, stopp och några inställningar räcker 7–10 tum. Processbilder, trender och SCADA kräver ofta 15–22 tum och Full HD. Har du en befintlig applikation byggd för 4:3-format, till exempel 1024 × 768, kan en bredbildsskärm ge utdragen bild eller svarta kanter.

Ljusstyrkan anges i nits (cd/m²). Inomhus räcker normalt 300–500 nits. Vid fönster, utomhus och i fordon behövs omkring 1 000 nits eller mer för att skärmen ska vara solläsbar. Reflexer i glaset är dock ofta ett större problem än ljusstyrkan. På fartyg och i fordon behöver skärmen i stället kunna dimras ner mycket lågt på natten. Ser operatören skärmen från sidan behövs bred betraktningsvinkel (IPS eller WVA).

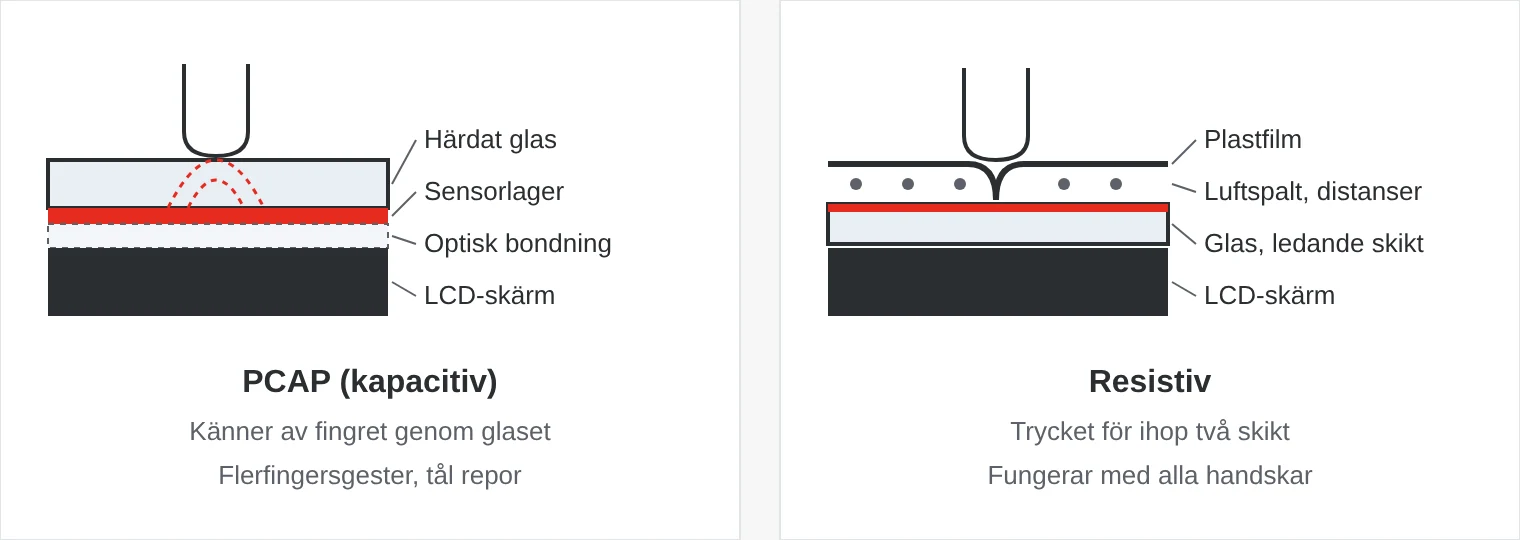

PCAP eller resistiv pekskärm?

PCAP är standard i nya panel-PC och HMI-paneler. Resistiv pekskärm används fortfarande där operatören har tjocka arbetshandskar, till exempel i skogsmaskiner och kylrum. Testa alltid med de handskar som används i verksamheten och med vatten på glaset.

IP-klass, montering och glas

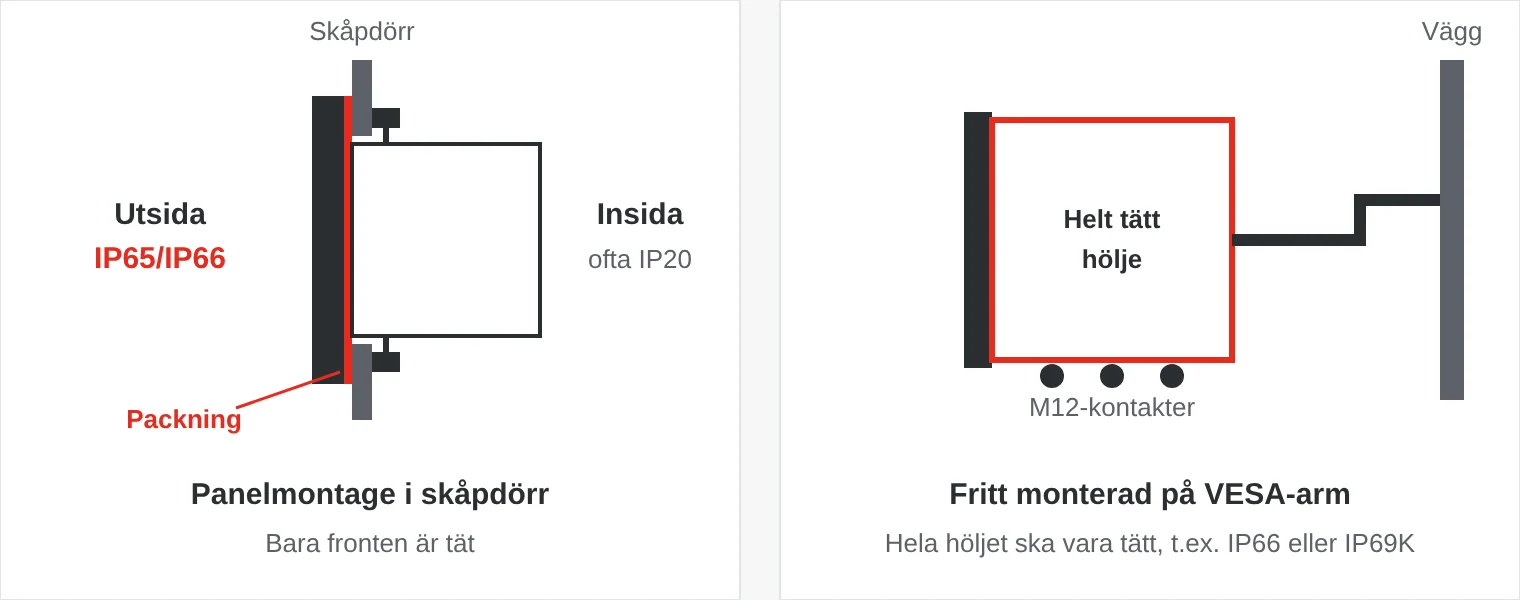

De flesta panel-PC anges som IP65 eller IP66 på fronten. Det gäller bara när panelen sitter i ett urtag i en tät skåpdörr, med klämmorna rätt åtdragna. Baksidan är ofta bara IP20 och ska vara skyddad inne i skåpet. Vad siffrorna betyder förklarar vi i guiden om IP-klassning.

• Panelmontage – i ett urtag i skåpdörren eller konsolen, fast med klämmor bakifrån.
• VESA – standardiserat hålmönster, till exempel 75 × 75 eller 100 × 100 mm, för arm, väggfäste eller bordsfot.
• Öppen ram (open frame) – utan yttre hölje, för maskinbyggare som bygger in datorn bakom en egen front.

Glaset avgör både tålighet och läsbarhet. Härdat glas tål slag och repor, och antireflexbehandling minskar speglingar. Vid optisk bondning fylls luftspalten mellan glaset och LCD-skärmen med ett genomskinligt lim. Det ger färre reflexer, ingen kondens innanför glaset och en stöttåligare skärm.

Livsmedel, utomhus och fordon

• Livsmedel och läkemedel – helt rostfritt hölje med IP69K, släta ytor och tätade M12-kontakter som tål daglig högtryckstvätt.
• Utomhus – solläsbar skärm, optisk bondning och värmare som gör att skärmen startar i kyla.
• Fordon och mobila maskiner – 9–36 V DC, tändningsstyrning, CAN, E-märkning och en skärm som går att dimra.
• Explosionsfarlig miljö – panel-PC godkända för ATEX och IECEx zon 2 i olje-, gas- och kemiindustrin.
• Vård – medicinska panel-PC enligt IEC 60601-1 som tål daglig desinfektion.
• Försvar och sjöfart – konsoler provade enligt MIL-STD-810 och bryggdatorer enligt IEC 60945 med nattläge.

Temperatur, matning och I/O

En panel-PC blir varmare än en box-PC med samma processor, eftersom skärmens bakgrundsbelysning också ger värme. I en skåpdörr i solen eller nära en ugn kan temperaturen bakom panelen bli hög, så kontrollera temperaturområdet för hela enheten. I skåp är 24 V DC vanligast, och ett brett ingångsområde som 9–36 V DC gör samma modell användbar även i fordon. Två nätverksportar gör det möjligt att hålla maskinnätet skilt från fabriksnätet.

Fem vanliga misstag

1. Bara fronten är tät. En panel med IP65-front på en fritt monterad arm får in vatten och damm bakifrån.
2. Skärmen provas bara inomhus. En skärm som ser bra ut på kontoret kan vara oläsbar i solljus eller spegla taklamporna.
3. Fel handskar. Testa pekskärmen med operatörernas egna handskar och med vatten på glaset.
4. Fel bildformat. En äldre applikation för 4:3 blir utdragen på en bredbildsskärm.
5. Urtaget passar inte. Vid byte av en äldre panel: kontrollera urtagets mått och djup, annars måste skåpet byggas om.

Panel-PC hos SCN

Vi har panel-PC från bland andra Winmate, Arbor Technology, Yaskawa, Axiomtek och IEI – från öppna ramar på 10 tum till rostfria IP69K-modeller, solläsbara skärmar och panel-PC för fordon, försvar och vård.

Exempel ur vårt sortiment

Vanliga frågor

Vad är skillnaden mellan PCAP och resistiv pekskärm?

PCAP känner av fingret genom glas och klarar flerfingersgester. Resistiv reagerar på tryck och fungerar med alla handskar och pennor, men har en plastyta som kan repas.

Vilken IP-klass behöver en panel-PC?

I en skåpdörr räcker oftast IP65 eller IP66 på fronten. Monteras panelen fritt, utomhus eller där den spolas med högtryck behövs ett helt tätt hölje, till exempel IP66, IP67 eller IP69K.

Hur ljusstark skärm behövs i solljus?

Ofta anges omkring 1 000 nits som gräns för en solläsbar skärm. Optisk bondning och antireflexbehandling är minst lika viktiga, eftersom de minskar reflexerna.

Vad är optisk bondning?

Att luftspalten mellan pekskärmens glas och LCD-skärmen fylls med ett genomskinligt lim. Det minskar reflexer, förhindrar kondens och gör skärmen stöttåligare.
