Paneelarvuti – ekraani, puutetehnoloogia ja IP-klassi valik

Mis on paneelarvuti?

Paneelarvuti on sisseehitatud puuteekraaniga tööstusarvuti. Seda kasutatakse tootmisliinil operaatoripaneeli, SCADA-kliendi, MES-terminali või infoekraanina. Protsessor ja jahutus valitakse samamoodi nagu teistel tööstusarvutitel, millest räägime oma tööstusarvutite juhendis. Siin keskendume esiküljele: ekraanile, puuteekraanile ja tihendusele.

Ekraani suurus, eraldusvõime ja heledus

Lähtu sellest, mida operaator peab tegema. Käivitamiseks, seiskamiseks ja mõne seadistuse jaoks piisab 7–10 tollist. Protsessigraafika, trendid ja SCADA vajavad sageli 15–22 tolli ja Full HD eraldusvõimet. Kui sul on olemas rakendus, mis on tehtud 4:3 formaadile, näiteks 1024 × 768, võib laiekraan pilti venitada või lisada mustad ääred.

Heledust mõõdetakse nittides (cd/m²). Siseruumides piisab tavaliselt 300–500 nitist. Akende lähedal, välistingimustes ja sõidukites on vaja umbes 1000 nitti või rohkem, et ekraan oleks päikesevalguses loetav. Sageli on aga peegeldused klaasis suurem probleem kui heledus. Laevadel ja sõidukites peab ekraani saama öösel ka väga madalale heledusele hämardada. Kui operaator vaatab ekraani küljelt, vali lai vaatenurk (IPS või WVA).

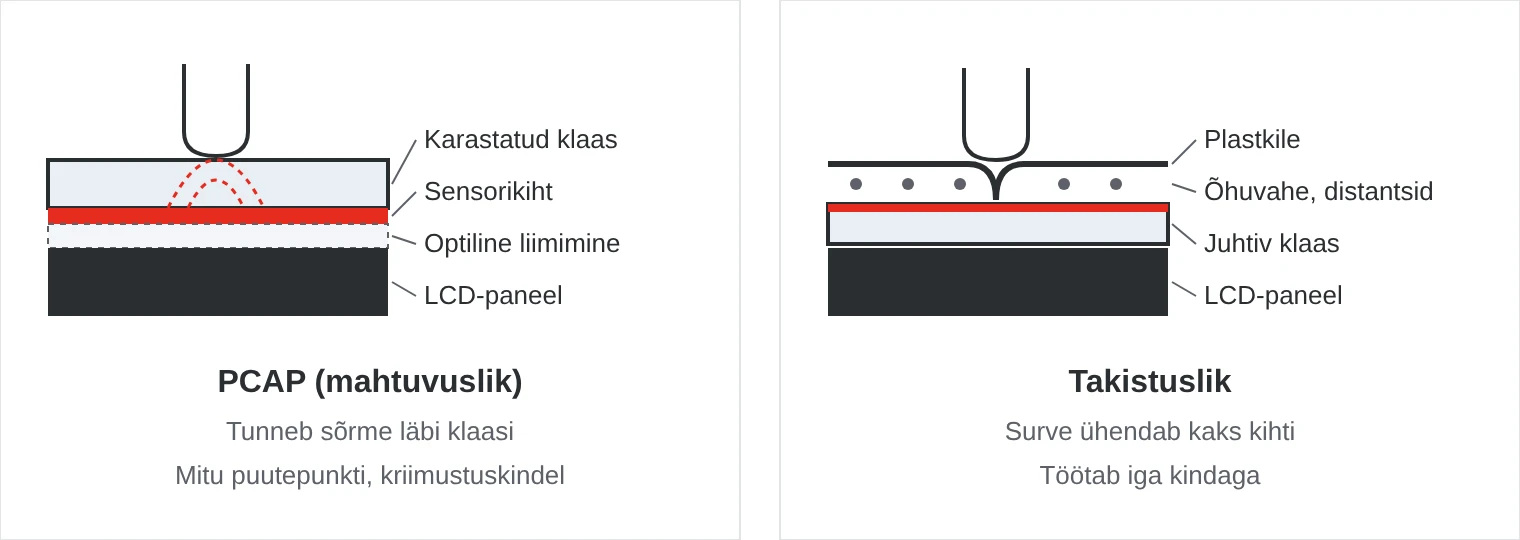

PCAP või takistuslik puuteekraan?

PCAP on uutes paneelarvutites ja HMI-paneelides standard. Takistuslikku puuteekraani kasutatakse endiselt seal, kus operaatorid kannavad paksu töökindaid, näiteks metsamasinates ja külmladudes. Testi alati nende kinnastega, mida kohapeal tegelikult kasutatakse, ja veega klaasil.

IP-klass, paigaldus ja klaas

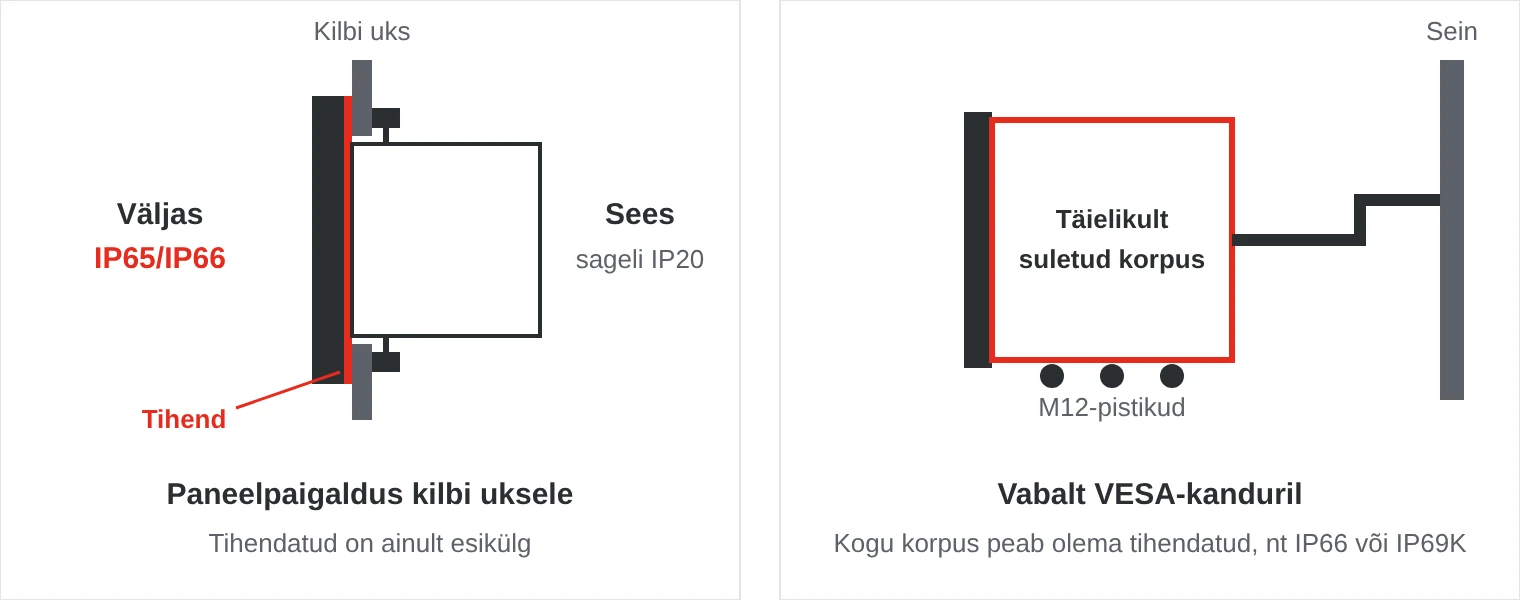

Enamikul paneelarvutitel on IP65 või IP66 kaitseklass esiküljel. See kehtib ainult siis, kui paneel on paigaldatud tihendatud kilbiukse väljalõikesse ja kinnitusklambrid on õigesti pingutatud. Tagakülg on sageli ainult IP20 ja peab olema kilbi sees kaitstud. Meie IP-klasside juhend selgitab, mida numbrid tähendavad.

• Paneelpaigaldus – kilbi ukse või puldi väljalõikesse, tagant klambritega kinnitatult.
• VESA – standardne aukude muster, näiteks 75 × 75 või 100 × 100 mm, kanduri, seinakinnituse või lauajala jaoks.
• Avatud raam – ilma välise korpuseta, masinaehitajatele, kes integreerivad arvuti oma esipaneeli taha.

Klaas määrab nii vastupidavuse kui ka loetavuse. Karastatud klaas talub lööke ja kriimustusi ning peegeldusvastane kate vähendab sära. Optilise liimimise (optical bonding) korral täidetakse klaasi ja LCD vaheline õhuvahe läbipaistva liimiga. Tulemuseks on vähem peegeldusi, klaasi taha ei teki kondensvett ja ekraan on löögikindlam.

Toiduainetööstus, välistingimused ja sõidukid

• Toiduaine- ja ravimitööstus – roostevabast terasest IP69K korpus, siledad pinnad ja tihendatud M12-pistikud, mis taluvad igapäevast survepesu.
• Välistingimused – päikesevalguses loetav ekraan, optiline liimimine ja kütteelement, mis võimaldab ekraanil külmas käivituda.
• Sõidukid ja liikurmasinad – 9–36 V DC, süütejuhtimine, CAN, E-märgistus ja hämardatav ekraan.
• Plahvatusohtlikud alad – ATEX ja IECEx tsooni 2 jaoks heakskiidetud paneelarvutid nafta-, gaasi- ja keemiatööstuses.
• Tervishoid – standardi IEC 60601-1 järgi meditsiinilised paneelarvutid, mis taluvad igapäevast desinfitseerimist.
• Kaitsevaldkond ja meresõit – MIL-STD-810 järgi testitud pultid ja IEC 60945 järgi sillaarvutid öörežiimiga.

Temperatuur, toide ja I/O

Paneelarvuti töötab soojemalt kui sama protsessoriga Box PC, sest ka ekraani taustvalgustus tekitab soojust. Päikese käes oleval kilbiuksel või ahju lähedal võib temperatuur paneeli taga tõusta kõrgeks, seega kontrolli kogu seadme temperatuurivahemikku. Kilpides on kõige levinum 24 V DC ja lai sisendpingevahemik, näiteks 9–36 V DC, võimaldab sama mudelit kasutada ka sõidukites. Kahe võrgupordiga saad hoida masina võrgu tehase võrgust eraldi.

Viis levinud viga

1. Tihendatud on ainult esikülg. Vabalt seisval kanduril olev IP65 esipaneeliga paneel laseb vee ja tolmu tagant sisse.
2. Ekraani proovitakse ainult siseruumis. Kontoris hea välja nägev ekraan võib päikesevalguses olla loetamatu või peegeldada laevalgusteid.
3. Valed kindad. Testi puuteekraani operaatorite endi kinnastega ja veega klaasil.
4. Vale kuvasuhe. 4:3 jaoks tehtud vanem rakendus näeb laiekraanil välja venitatud.
5. Väljalõige ei sobi. Vanema paneeli asendamisel kontrolli väljalõike mõõtmeid ja paigaldussügavust, muidu tuleb kilpi ümber ehitada.

Paneelarvutid SCN-ilt

Pakume paneelarvuteid sellistelt kaubamärkidelt nagu Winmate, Arbor Technology, Yaskawa, Axiomtek ja IEI – alates 10-tollistest avatud raamiga mudelitest kuni roostevabast terasest IP69K mudelite, päikesevalguses loetavate ekraanide ning sõidukite, kaitsevaldkonna ja tervishoiu paneelarvutiteni.

Näiteid meie valikust

Korduma kippuvad küsimused

Mis vahe on PCAP- ja takistuslikul puuteekraanil?

PCAP tunneb sõrme läbi klaasi ja toetab mitme puutepunkti žeste. Takistuslik puuteekraan reageerib survele ja töötab iga kinda või puutepliiatsiga, kuid selle plastpind võib kriimustuda.

Millist IP-klassi paneelarvuti vajab?

Kilbi uksel piisab tavaliselt IP65 või IP66 esipaneelist. Kui paneel seisab vabalt, asub välistingimustes või seda pestakse kõrgsurvega, on vaja täielikult tihendatud korpust, näiteks IP66, IP67 või IP69K.

Kui hele peab ekraan päikesevalguses olema?

Päikesevalguses loetava ekraani piiriks peetakse sageli umbes 1000 nitti. Sama olulised on optiline liimimine ja peegeldusvastane kate, sest need vähendavad peegeldusi.

Mis on optiline liimimine?

Puuteekraani klaasi ja LCD vahelise õhuvahe täitmine läbipaistva liimiga. See vähendab peegeldusi, takistab kondensvee teket ja muudab ekraani löögikindlamaks.
