Panel-PC – sådan vælger du skærm, touchteknik og IP-klasse

Hvad er en panel-PC?

En panel-PC er en industri-PC med indbygget touchskærm. Den bruges som operatørpanel, SCADA-klient, MES-terminal eller informationsskærm ved produktionslinjen. Processor og køling vælges som til andre industri-PC’er, hvilket vi beskriver i guiden om industri-PC’er. Her fokuserer vi på fronten: skærmen, touchpanelet og tætningen.

Skærmstørrelse, opløsning og lysstyrke

Tag udgangspunkt i, hvad operatøren skal gøre. Til start, stop og nogle få indstillinger er 7–10 tommer nok. Procesbilleder, trends og SCADA kræver ofte 15–22 tommer og Full HD. Har du en eksisterende applikation bygget til 4:3-format, for eksempel 1024 × 768, kan en widescreen-skærm give et strakt billede eller sorte kanter.

Lysstyrken angives i nits (cd/m²). Indendørs er 300–500 nits normalt nok. Ved vinduer, udendørs og i køretøjer skal du bruge omkring 1 000 nits eller mere, for at skærmen kan læses i sollys. Refleksioner i glasset er dog ofte et større problem end lysstyrken. På skibe og i køretøjer skal skærmen derimod kunne dæmpes meget langt ned om natten. Ser operatøren skærmen fra siden, skal du bruge en bred betragtningsvinkel (IPS eller WVA).

PCAP eller resistiv touchskærm?

PCAP er standard i nye panel-PC’er og HMI-paneler. Resistive touchskærme bruges stadig, hvor operatøren har tykke arbejdshandsker, for eksempel i skovmaskiner og kølerum. Test altid med de handsker, der bruges i virksomheden, og med vand på glasset.

IP-klasse, montering og glas

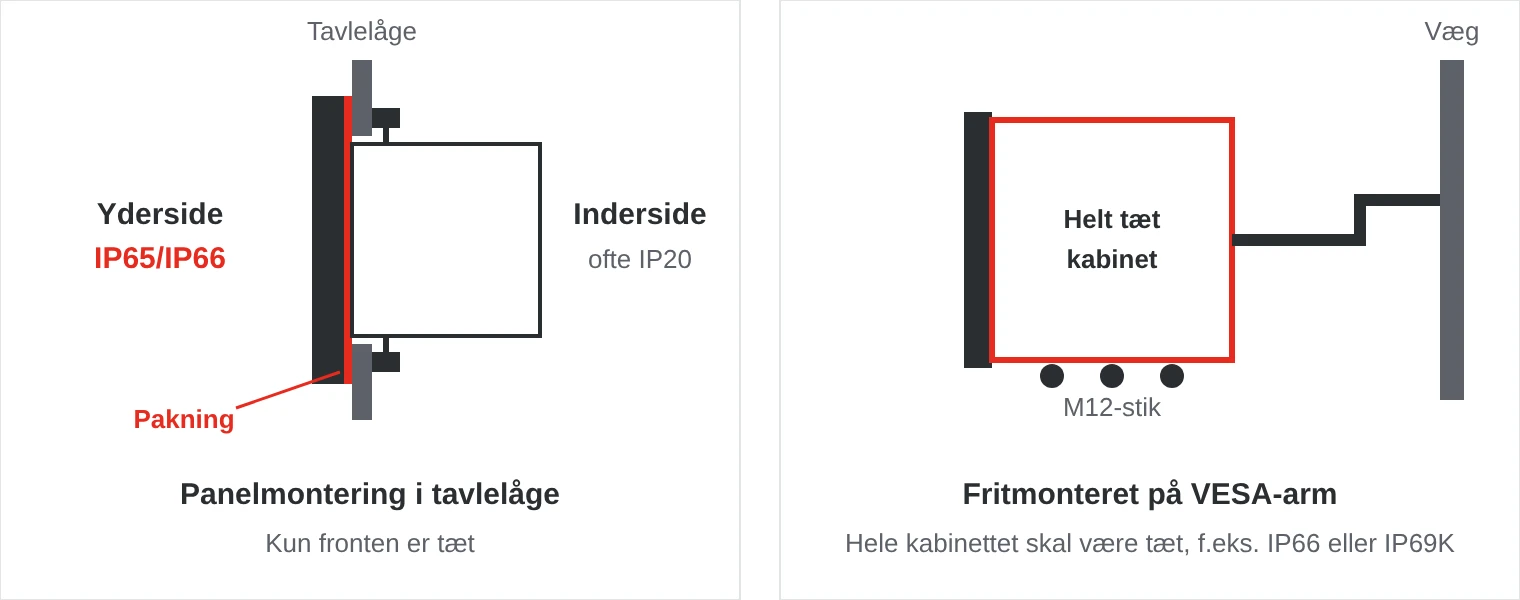

De fleste panel-PC’er er angivet som IP65 eller IP66 på fronten. Det gælder kun, når panelet sidder i en udskæring i en tæt tavlelåge med beslagene spændt korrekt. Bagsiden er ofte kun IP20 og skal være beskyttet inde i tavlen. Hvad tallene betyder, forklarer vi i guiden om IP-klasser.

• Panelmontering – i en udskæring i tavlelågen eller konsollen, fastgjort med beslag bagfra.
• VESA – standardiseret hulmønster, for eksempel 75 × 75 eller 100 × 100 mm, til arm, vægbeslag eller bordfod.
• Åben ramme (open frame) – uden ydre kabinet, til maskinbyggere, der bygger computeren ind bag deres egen front.

Glasset afgør både robusthed og læsbarhed. Hærdet glas tåler slag og ridser, og antirefleksbehandling mindsker spejlinger. Ved optisk bonding fyldes luftspalten mellem glasset og LCD-skærmen med en gennemsigtig lim. Det giver færre refleksioner, ingen kondens inden for glasset og en mere stødsikker skærm.

Fødevarer, udendørs og køretøjer

• Fødevarer og medicinalindustri – kabinet helt i rustfrit stål med IP69K, glatte overflader og tætnede M12-stik, der tåler daglig højtryksrengøring.
• Udendørs – sollyslæsbar skærm, optisk bonding og varmeelement, så skærmen starter i kulde.
• Køretøjer og mobile maskiner – 9–36 V DC, tændingsstyring, CAN, E-mærkning og en skærm, der kan dæmpes.
• Eksplosionsfarlige områder – panel-PC’er godkendt til ATEX og IECEx zone 2 i olie-, gas- og kemiindustrien.
• Sundhed – medicinske panel-PC’er efter IEC 60601-1, der tåler daglig desinfektion.
• Forsvar og søfart – konsoller testet efter MIL-STD-810 og brocomputere efter IEC 60945 med nattilstand.

Temperatur, strømforsyning og I/O

En panel-PC bliver varmere end en box-PC med samme processor, fordi skærmens baggrundsbelysning også afgiver varme. I en tavlelåge i solen eller tæt på en ovn kan temperaturen bag panelet blive høj, så kontrollér temperaturområdet for hele enheden. I tavler er 24 V DC mest udbredt, og et bredt indgangsområde som 9–36 V DC gør samme model anvendelig i køretøjer. To netværksporte gør det muligt at holde maskinnettet adskilt fra fabriksnettet.

Fem almindelige fejl

1. Kun fronten er tæt. Et panel med IP65-front på en fritstående arm får vand og støv ind bagfra.
2. Skærmen testes kun indendørs. En skærm, der ser godt ud på kontoret, kan være ulæselig i sollys eller spejle loftslamperne.
3. Forkerte handsker. Test touchskærmen med operatørernes egne handsker og med vand på glasset.
4. Forkert billedformat. En ældre applikation til 4:3 bliver strakt ud på en widescreen-skærm.
5. Udskæringen passer ikke. Når et ældre panel skal udskiftes, så kontrollér udskæringens mål og dybde. Ellers skal tavlen bygges om.

Panel-PC hos SCN

Vi har panel-PC’er fra blandt andre Winmate, Arbor Technology, Yaskawa, Axiomtek og IEI – fra åbne rammer på 10 tommer til rustfrie IP69K-modeller, sollyslæsbare skærme og panel-PC’er til køretøjer, forsvar og sundhed.

Eksempler fra vores sortiment

Ofte stillede spørgsmål

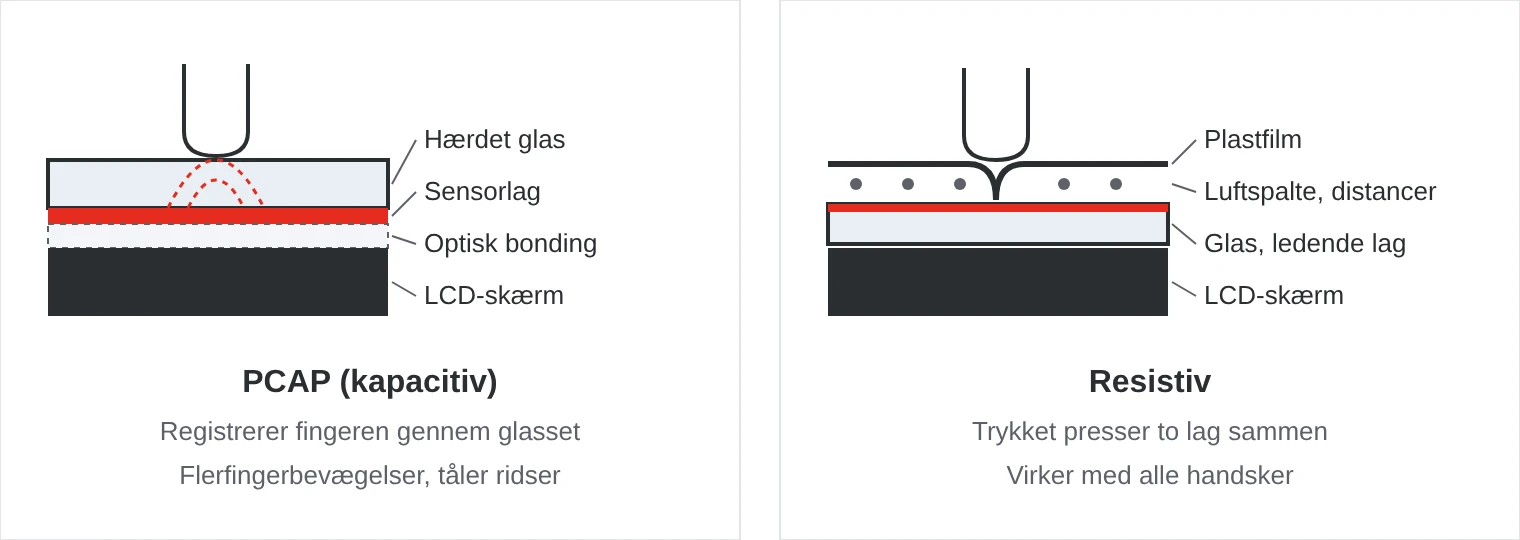

Hvad er forskellen på PCAP og resistiv touchskærm?

PCAP registrerer fingeren gennem glas og klarer flerfingerbevægelser. Resistiv reagerer på tryk og virker med alle handsker og penne, men har en plastoverflade, der kan ridses.

Hvilken IP-klasse skal en panel-PC have?

I en tavlelåge er IP65 eller IP66 på fronten som regel nok. Monteres panelet frit, udendørs eller hvor det spules med højtryk, skal hele kabinettet være tæt, for eksempel IP66, IP67 eller IP69K.

Hvor lysstærk skal skærmen være i sollys?

Omkring 1 000 nits angives ofte som grænsen for en sollyslæsbar skærm. Optisk bonding og antirefleksbehandling er mindst lige så vigtige, fordi de mindsker refleksionerne.

Hvad er optisk bonding?

At luftspalten mellem touchskærmens glas og LCD-skærmen fyldes med en gennemsigtig lim. Det mindsker refleksioner, forhindrer kondens og gør skærmen mere stødsikker.
