Slepering – slik fungerer den og slik velger du riktig
En slepering overfører strøm, signaler og data mellom en fast og en roterende del, uten at kablene tvinnes i stykker. Her går vi gjennom hvordan den fungerer, hvilke typer som finnes, og hva du bør se etter når du velger.
Av Erik Ahlqvist, administrerende direktør i SCN · Oppdatert 24 oktober 2026 · 5 min lesing- Slepering – en roterende elektrisk kobling. Børster i den faste delen glir mot ringer på den roterende delen.
- Trengs når noe roterer ubegrenset – mer enn et par omdreininger samme vei, der en kabel ellers ville blitt tvinnet i stykker.
- Typer – kapsel, gjennomgående hull, pannekake og miniatyr, pluss varianter for Ethernet, fiber, høy strøm og luft eller væske.
- Velg etter antall kretser, strøm og spenning, signaltype, turtall, miljø og mål.
- Data krever riktig konstruksjon – feltbuss og Ethernet trenger sleperinger som er bygget for det.
Hva er en slepering?

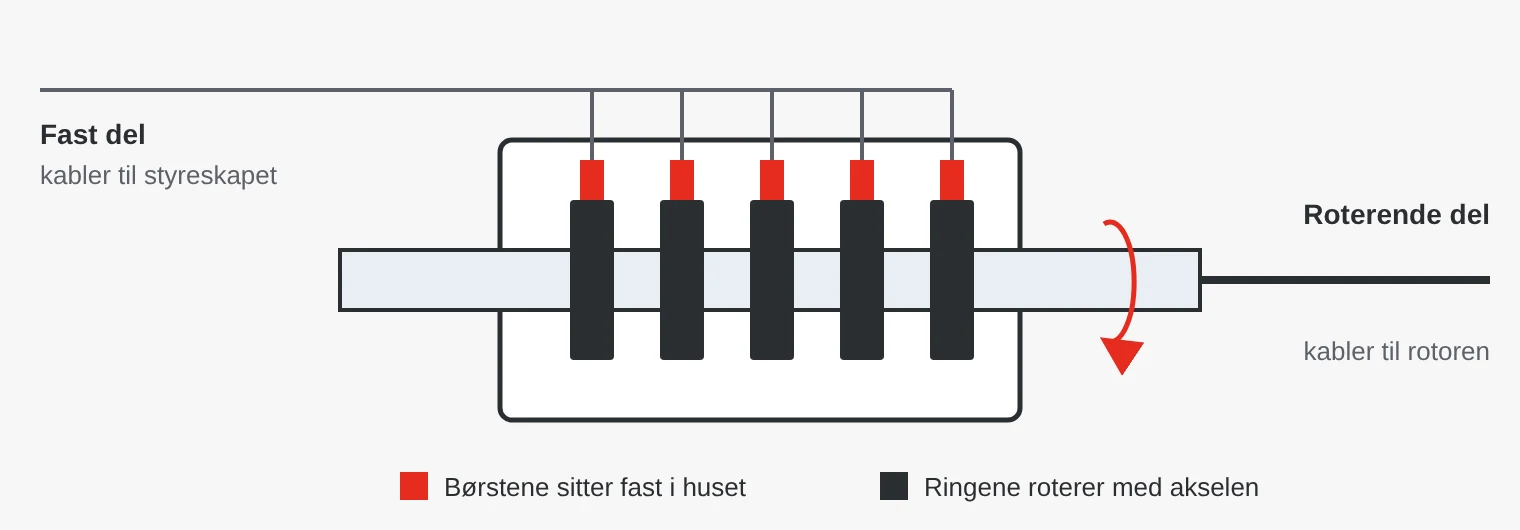

En slepering består av en rotor og en stator. På rotoren sitter ringer av messing eller kobber, ofte belagt med gull eller sølv. I statoren sitter børster som ligger an mot ringene. Hver ring med sin børste danner en krets, så en slepering med 12 ringer kan overføre 12 separate ledere.
Så lenge en bevegelse bare går noen omdreininger fram og tilbake, holder det ofte med en kabelkjede eller en kabeltrommel. Når noe skal rotere kontinuerlig, som et dreiebord, et kamera eller navet i en vindturbin, trengs en slepering. Den kalles også roterende elektrisk kobling eller elektrisk svivel.
Børstene er ofte av edelmetall for signaler og av sølvgrafitt for høye strømmer. Fiberbørster, bunter av tynne metalltråder, gir flere kontaktpunkter per ring, mindre slitasje og lavere støy.

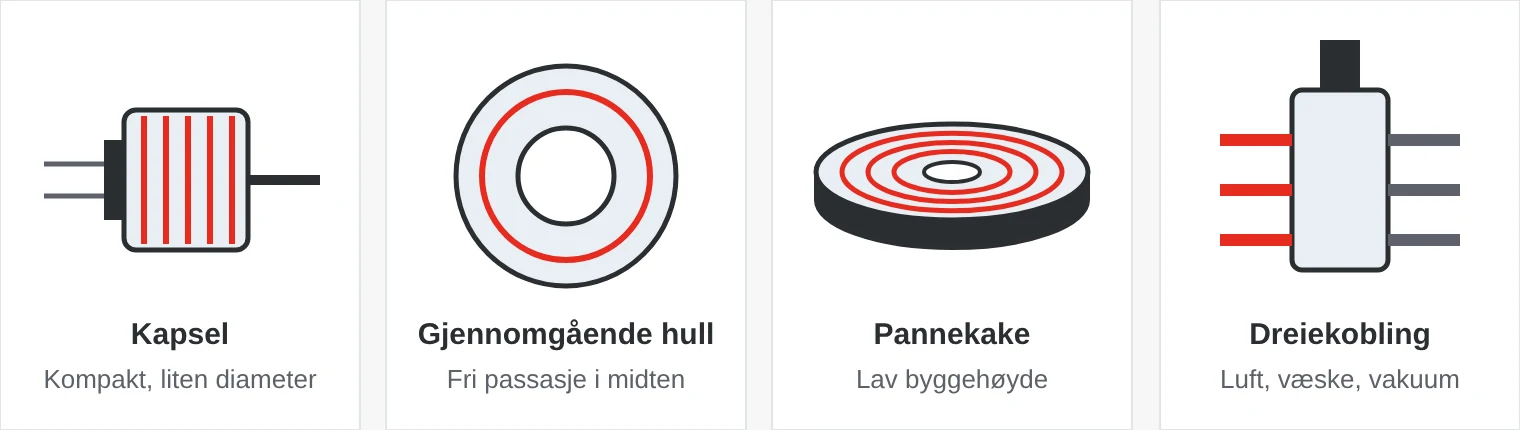

Hvilke typer sleperinger finnes?
| Type | Kjennetegn | Typisk bruk |
|---|---|---|
| Kapsel | Kompakt, liten diameter, kabler ut i begge ender | Kameraer, små roboter, målebord |
| Gjennomgående hull | Hulaksel, slik at en aksel, slange eller kabel kan gå gjennom midten | Dreiebord, pakkemaskiner, vindkraft |
| Pannekake | Flat, ringene ligger i ett plan | Der byggehøyden er begrenset |
| Miniatyr | Få kretser, lav strøm, svært små mål | Instrumenter, små gimbaler, laboratorieutstyr |
| Ethernet og feltbuss | Kretser bygget for høye datahastigheter | Roboter, kameraer, roterende maskiner med I/O |
| Fiberoptisk dreiekobling | For lys i en optisk fiber, ufølsom for støy | Radar, forsvar, undervannsfarkoster |
| Dreiekobling for medier | For trykkluft, væske eller vakuum, kan kombineres med elektriske kretser | Fyllemaskiner, gripere, produksjon |
Hva bør du se etter når du velger slepering?
- Antall kretser – tell strøm, signaler og data hver for seg, og legg til noen reserver.
- Strøm og spenning per krets – for høye strømmer kan flere ringer kobles parallelt.
- Signaltype – svake analoge signaler, for eksempel fra lastceller, krever gull mot gull og skjerming. Ethernet og feltbuss krever kretser som er konstruert for det.
- Turtall – oppgis i omdreininger per minutt. En miniatyrslepering kan klare noen hundre o/min, en slepering for vindkraft er laget for lave turtall og lang drift.
- Levetid – oppgis i antall omdreininger og avhenger av turtall, strøm og kontaktmateriale.
- Elektrisk støy – variasjonen i kontaktmotstand når ringen roterer, oppgitt i milliohm. Viktig for sensorsignaler.
- Miljø – IP-klasse, temperatur, vibrasjon, salt og kondens. IP40 holder innendørs, utendørs og i vindkraft kreves ofte IP65.
Hvor brukes sleperinger?
- Vindkraft – sleperingen mellom maskinhus og nav overfører kraft til pitchmotorene og signaler og CAN-buss til bladenes styresystem.
- Emballasje og næringsmidler – roterende fylle- og etikettmaskiner, ofte med dreiekobling for trykkluft.
- Roboter og automasjon – robotledd, dreiebord og førerløse trucker (AGV) med roterende overdel.
- Mobile maskiner – kraner og gravemaskiner der overdelen kan dreies ubegrenset.
- Kameraer og overvåking – PTZ-kameraer som dreier 360° uten stopp og sender video.
- Forsvar og radar – radarantenner, sensortårn og antenneposisjonerere med koaksiale RF-dreiekoblinger og fiber.
- Medisinsk teknikk – CT-maskiner (computertomografer), der røntgenrør og detektorer roterer kontinuerlig rundt pasienten.
Fem vanlige feil
- Ethernet gjennom vanlige signalringer. Det kan fungere på benken, men gi pakketap i drift. Velg en slepering som er spesifisert for protokollen og hastigheten.
- Statoren monteres stivt. Hvis både rotor og stator spennes fast, belastes lagrene av den minste oppretningsfeil. Statoren skal holdes med en medbringer som tillater litt bevegelse.
- Feil kontaktmateriale. Svake signaler trenger gull. Høye strømmer trenger materialer som tåler varmen, for eksempel sølvgrafitt.
- Kraft og signaler blandes. Støy fra motorkretser kan smitte over på sensorsignaler. Skill og skjerm dem.
- Miljøet glemmes. En slepering med IP40 holder ikke utendørs. Tenk på kondens, støv, salt og temperatur.
Sleperinger hos SCN
Vi har sleperinger fra Jinpat: miniatyrsleperinger, pannekakesleperinger, sleperinger for servosystemer og vindkraft, varianter for USB, HDMI og SDI samt koaksiale RF-dreiekoblinger og pneumatiske dreiekoblinger. Sleperinger må ofte tilpasses, så begynn med en kravliste: kretser, strøm, signaler, turtall, miljø og mål.
Eksempler fra sortimentet vårt
JinpatSlipringer til vindturbinerFor kraft, signaler og CAN-buss til bladenes styresystem. Kraftringer opp til 63 A, IP65.Se produktet →
JinpatLPT012A-0602 Gjennomgående sleperingSlepering med gjennomgående hull på 12,7 mm, seks kretser à 2 A og flere kontaktpunkter per ring for lav støy.Se produktet →
JinpatLPFO-01A fiberoptisk sleperingFiberoptisk dreiekobling for store datamengder, IP65/IP68 og −45 til 85 °C.Se produktet →Erik Ahlqvist er administrerende direktør i SCN og har i over 20 år hjulpet industribedrifter med å velge riktig elektronikk for krevende miljøer. Han er utdannet ingeniør (BSc) i elektronikk fra KTH i Stockholm.
LinkedIn-profilVanlige spørsmål
Hva er forskjellen på slepering og kommutator?
En slepering har hele ringer og overfører strømmen uendret. En kommutator har segmenter som snur strømretningen når rotoren roterer, som i en DC-motor med børster.
Kan man sende Ethernet gjennom en slepering?
Ja, med en slepering som er konstruert for Ethernet. Sjekk hvilken hastighet den er spesifisert for, for eksempel 100 Mbit/s eller 1 Gbit/s.
Hvor lenge holder en slepering?
Levetiden oppgis i antall omdreininger og avhenger av turtall, strøm, kontaktmateriale og miljø. Fiberbørster og edelmetall gir lengre levetid.
Hva er en sleperingsmotor?
En asynkronmotor der rotorviklingen er koblet via sleperinger til ytre motstander. Det gir høyt startmoment og lav startstrøm, og brukes for eksempel i kraner og knusere.
Finnes det kontaktløse sleperinger?
Ja. De overfører energi og data induktivt, kapasitivt eller optisk, uten børster som slites. De brukes blant annet i CT-maskiner.
