Slæbering – sådan virker den, og sådan vælger du rigtigt
En slæbering (slipring) overfører strøm, signaler og data mellem en fast og en roterende del, uden at kablerne snoes over. Her gennemgår vi, hvordan den virker, hvilke typer der findes, og hvad du skal se på, når du vælger.
Af Erik Ahlqvist, administrerende direktør i SCN · Opdateret 24 oktober 2026 · 5 min. læsning- Slæbering – en roterende elektrisk forbindelse. Børster i den faste del glider mod ringe på den roterende del.
- Nødvendig, når noget roterer ubegrænset – mere end et par omgange i samme retning, hvor et kabel ellers ville blive snoet over.
- Typer – kapsel, gennemgående hul, pandekage og miniature samt varianter til Ethernet, fiber, høj strøm og luft eller væske.
- Vælg efter antal kredse, strøm og spænding, signaltype, omdrejningstal, miljø og mål.
- Data kræver den rigtige konstruktion – feltbus og Ethernet kræver slæberinge, der er bygget til det.
Hvad er en slæbering?

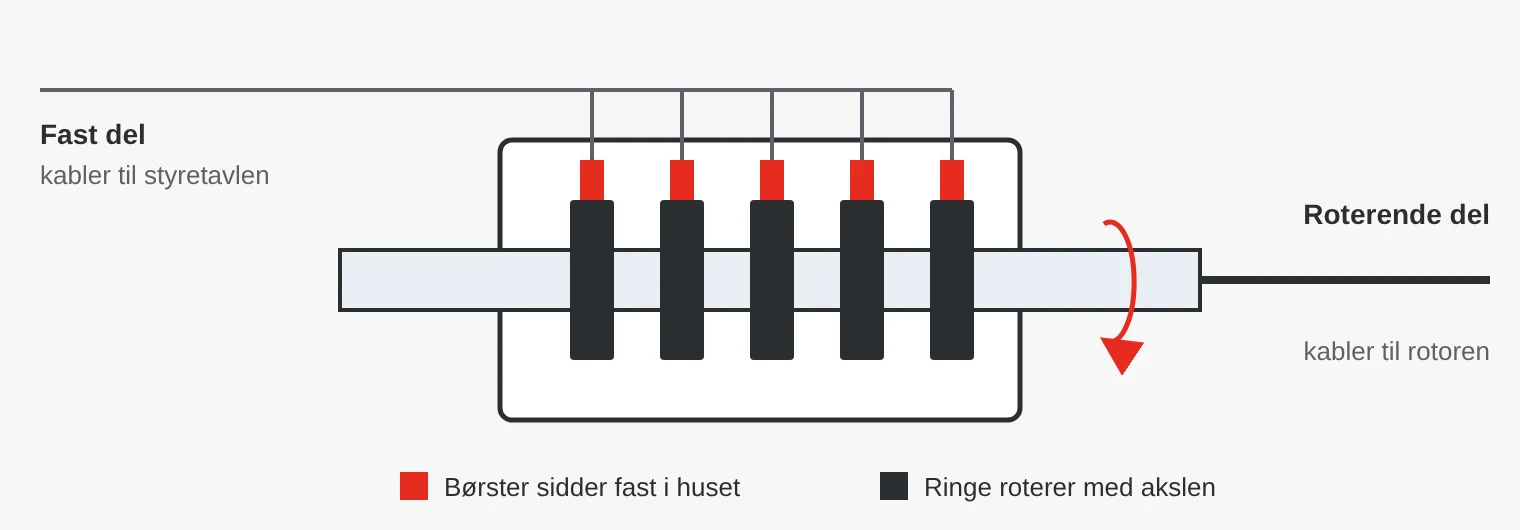

En slæbering består af en rotor og en stator. På rotoren sidder ringe af messing eller kobber, ofte belagt med guld eller sølv. I statoren sidder børster, der ligger an mod ringene. Hver ring med sin børste udgør en kreds, så en slæbering med 12 ringe kan overføre 12 separate ledere.
Så længe en bevægelse kun går nogle få omgange frem og tilbage, er en kabelkæde eller en kabeltromle ofte nok. Når noget skal rotere kontinuerligt, som et drejebord, et kamera eller navet i en vindmølle, er der brug for en slæbering. Den kaldes også slipring, roterende elektrisk forbindelse eller elektrisk swivel.
Børsterne er ofte af ædelmetal til signaler og af sølvgrafit til høje strømme. Fiberbørster, bundter af tynde metaltråde, giver flere kontaktpunkter pr. ring, mindre slid og lavere støj.

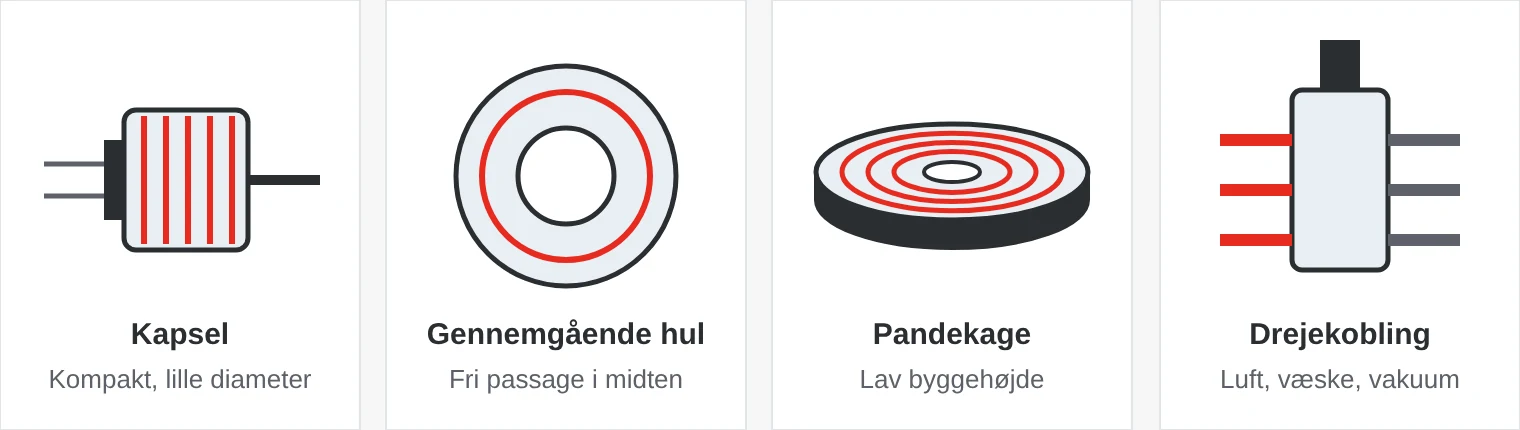

Hvilke typer slæberinge findes der?
| Type | Kendetegn | Typisk anvendelse |
|---|---|---|
| Kapsel | Kompakt, lille diameter, kabler ud i begge ender | Kameraer, små robotter, måleborde |
| Gennemgående hul | Hul aksel, så en aksel, slange eller et kabel kan gå gennem midten | Drejeborde, pakkemaskiner, vindkraft |
| Pandekage | Flad, ringene ligger i ét plan | Hvor byggehøjden er begrænset |
| Miniature | Få kredse, lav strøm, meget små mål | Instrumenter, små gimbals, laboratorieudstyr |
| Ethernet og feltbus | Kredse bygget til høje datahastigheder | Robotter, kameraer, roterende maskiner med I/O |
| Fiberoptisk drejekobling | Til lys i en optisk fiber, ufølsom over for forstyrrelser | Radar, forsvar, undervandsfartøjer |
| Drejekobling til medier | Til trykluft, væske eller vakuum, kan kombineres med elektriske kredse | Påfyldningsmaskiner, gribere, produktion |
Hvad skal du se på, når du vælger slæbering?
- Antal kredse – tæl strøm, signaler og data hver for sig, og læg nogle reserver til.
- Strøm og spænding pr. kreds – ved høje strømme kan flere ringe parallelforbindes.
- Signaltype – svage analoge signaler, for eksempel fra vejeceller, kræver guld mod guld og skærmning. Ethernet og feltbus kræver kredse, der er konstrueret til det.
- Omdrejningstal – angives i omdrejninger pr. minut. En miniatureslæbering kan klare nogle hundrede omdrejninger i minuttet, mens en slæbering til vindkraft er lavet til lave omdrejningstal og lang drift.
- Levetid – angives i antal omdrejninger og afhænger af omdrejningstal, strøm og kontaktmateriale.
- Elektrisk støj – variationen i kontaktmodstanden, når ringen roterer, angivet i milliohm. Vigtigt for sensorsignaler.
- Miljø – IP-klasse, temperatur, vibrationer, salt og kondens. IP40 er nok indendørs, udendørs og i vindkraft kræves ofte IP65.
Hvor bruges slæberinge?
- Vindkraft – slæberingen mellem nacelle og nav overfører effekt til pitchmotorerne og signaler og CAN-bus til vingernes styresystem.
- Emballage og fødevarer – roterende påfyldnings- og etiketteringsmaskiner, ofte med drejekobling til trykluft.
- Robotter og automation – robotled, drejeborde og førerløse trucks (AGV) med roterende overdel.
- Mobile maskiner – kraner og gravemaskiner, hvor overdelen kan dreje ubegrænset.
- Kameraer og overvågning – PTZ-kameraer, der drejer 360° uden stop og sender video.
- Forsvar og radar – radarantenner, sensortårne og antennepositionere med koaksiale RF-drejekoblinger og fiber.
- Medicoteknik – CT-scannere, hvor røntgenrør og detektorer roterer kontinuerligt rundt om patienten.
Fem almindelige fejl
- Ethernet gennem almindelige signalringe. Det kan virke på bordet, men give pakketab i drift. Vælg en slæbering, der er specificeret til protokollen og hastigheden.
- Statoren monteres stift. Hvis både rotor og stator spændes fast, belastes lejerne af selv den mindste opretningsfejl. Statoren skal holdes med en medbringer, der tillader lidt bevægelse.
- Forkert kontaktmateriale. Svage signaler kræver guld. Høje strømme kræver materialer, der tåler varmen, for eksempel sølvgrafit.
- Effekt og signaler blandes. Forstyrrelser fra motorkredse kan smitte af på sensorsignaler. Adskil og skærm dem.
- Miljøet bliver glemt. En slæbering med IP40 holder ikke udendørs. Tænk på kondens, støv, salt og temperatur.
Slæberinge hos SCN
Vi har slæberinge fra Jinpat: miniatureslæberinge, pandekageslæberinge, slæberinge til servosystemer og vindkraft, varianter til USB, HDMI og SDI samt koaksiale RF-drejekoblinger og pneumatiske drejekoblinger. Slæberinge skal ofte tilpasses, så start med en kravliste: kredse, strøm, signaler, omdrejningstal, miljø og mål.
Eksempler fra vores sortiment
JinpatSlipringe til vindmøllerTil effekt, signaler og CAN-bus til vingernes styresystem. Effektringe op til 63 A, IP65.Se produktet →
JinpatLPT012A-0602 Gennemgående glideringSlæbering med gennemgående hul på 12,7 mm, seks kredse à 2 A og flere kontaktpunkter pr. ring for lav støj.Se produktet →
JinpatLPFO-01A fiberoptisk slæberingFiberoptisk drejekobling til store datamængder, IP65/IP68 og −45 til 85 °C.Se produktet →Erik Ahlqvist er administrerende direktør i SCN og har i over 20 år hjulpet industrivirksomheder med at vælge den rigtige elektronik til krævende miljøer. Han er uddannet ingeniør (BSc) i elektronik fra KTH i Stockholm.
LinkedIn-profilOfte stillede spørgsmål
Hvad er forskellen på en slæbering og en kommutator?
En slæbering har hele ringe og overfører strømmen uændret. En kommutator har segmenter, der vender strømretningen, når rotoren drejer, som i en DC-motor med børster.
Kan man sende Ethernet gennem en slæbering?
Ja, med en slæbering, der er konstrueret til Ethernet. Kontrollér, hvilken hastighed den er specificeret til, for eksempel 100 Mbit/s eller 1 Gbit/s.
Hvor længe holder en slæbering?
Levetiden angives i antal omdrejninger og afhænger af omdrejningstal, strøm, kontaktmateriale og miljø. Fiberbørster og ædelmetal giver længere levetid.
Hvad er en slæberingsmotor?
En asynkronmotor, hvor rotorviklingen er forbundet via slæberinge til eksterne modstande. Det giver højt startmoment og lav startstrøm og bruges for eksempel i kraner og knusere.
Findes der kontaktløse slæberinge?
Ja. De overfører energi og data induktivt, kapacitivt eller optisk, uden børster, der slides. De bruges blandt andet i CT-scannere.
