Mediekonverter for fiber – slik velger du riktig

Hva gjør en mediekonverter?

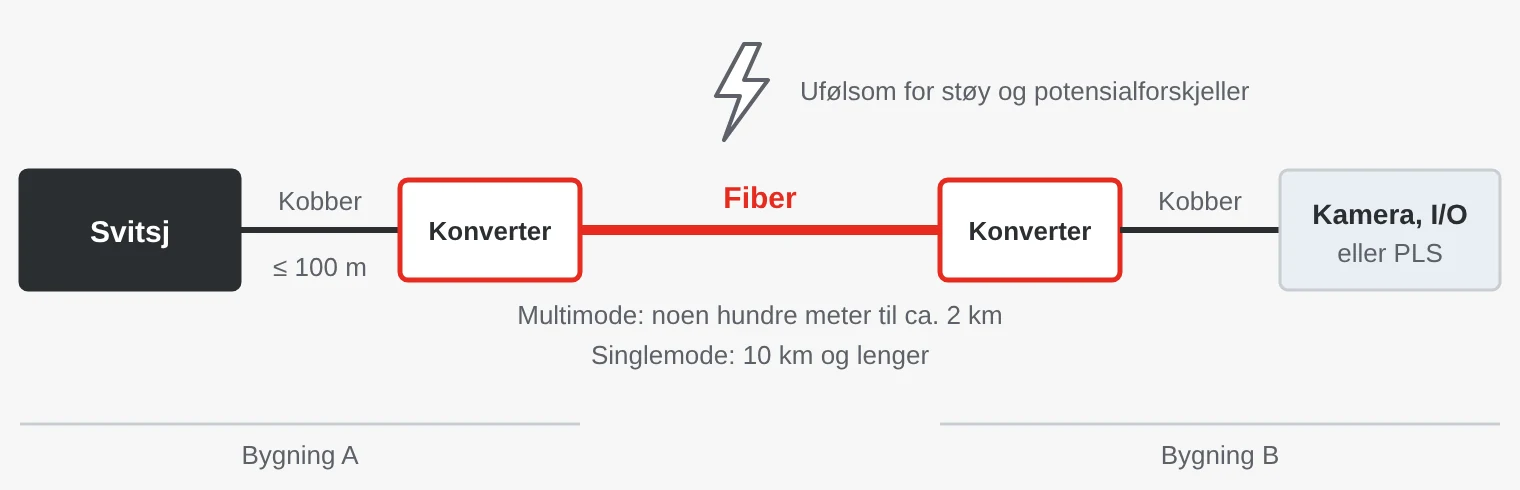

En mediekonverter tar imot Ethernet på en kobberport (RJ45 eller M12) og sender den samme trafikken videre som lys i en fiber. I den andre enden sitter en konverter til, eller en svitsj med fiberport, som gjør lyset om til elektriske signaler igjen. Konverteren bryr seg ikke om protokollen: PROFINET, EtherNet/IP, Modbus TCP, video og vanlig IT-trafikk passerer uendret.

Behovet oppstår som regel fordi en Ethernet-link i tvunnet kobberkabel er begrenset til 100 meter. Det holder sjelden mellom to bygninger, langs et langt transportbånd eller ut til et kamera ved innkjørselen.

Når trengs fiber i stedet for kobber?

• Lange avstander – linker over 100 meter, mellom bygninger, i tunneler og ute i vindparker.
• Elektrisk støy (EMC) – nær frekvensomformere, sveiseutstyr, induksjonsovner og kraftkabler. Lyset i fiberen påvirkes ikke av elektromagnetiske felt.
• Potensialforskjeller og lyn – bygninger med ulikt jordpotensial kan drive strøm gjennom skjermen i kobberkabelen. Fiberen leder ikke strøm og gir galvanisk isolasjon mellom bygningene.

Eksempler fra ulike bransjer

• Fabrikk og prosess – linker mellom koblingsskap i ulike haller, eller forbi frekvensomformere og sveiseroboter.
• Energi – transformatorstasjoner og koblingsanlegg, der konvertere etter IEC 61850-3 tåler det elektriske miljøet. Også sol- og vindparker med lange avstander.
• Infrastruktur – trafikkovervåking, tunneler og pumpestasjoner. Konvertere med PoE forsyner kameraer og tilgangspunkter i enden av fiberen.
• Jernbane – langs sporet og i depoter, der fiberen tåler lange strekninger og støy fra kontaktledningen.
• Kjøretøy og forsvar – IP67-klassifiserte konvertere med militære kontakter for fartøy, fly og bakkekjøretøy.
• Sykehus og medisinsk teknologi – fiber mellom bygninger og i miljøer med støyfølsomt medisinsk utstyr.

Singlemode eller multimode?

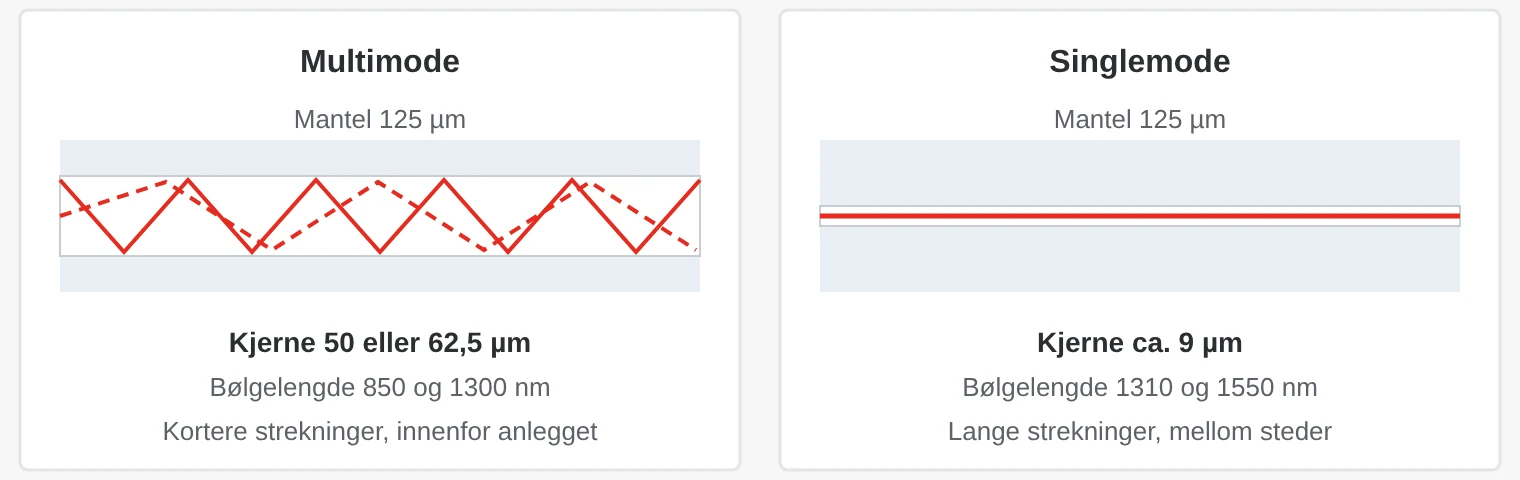

Fiber finnes i to hovedtyper. I multimodefiber er kjernen bred, og lyset går langs flere veier, noe som begrenser avstanden. I singlemodefiber er kjernen så smal at lyset bare går én vei, noe som gir svært lang rekkevidde.

Ta utgangspunkt i fiberen som allerede finnes i anlegget. Er den multimode, sjekk kategorien (OM1–OM4), fordi den påvirker rekkevidden. Skal det trekkes ny fiber, er singlemode ofte det mest fremtidsrettede valget.

SFP, kontakter og bølgelengder

Mange konvertere har et SFP-spor i stedet for en fast fiberport. SFP (small form-factor pluggable) er en liten utskiftbar modul som bestemmer fibertype, bølgelengde og rekkevidde. Da kan du gå fra multimode til singlemode uten å bytte konverter. Den vanligste kontakten på SFP-moduler er LC, mens faste fiberporter ofte har SC eller ST.

Det finnes også moduler for én enkelt fiber (WDM eller BiDi) som sender på én bølgelengde og tar imot på en annen, for eksempel 1310 og 1550 nm. De brukes i par med motsatte bølgelengder og sparer en fiber.

Managed eller unmanaged – og industrielle krav

De fleste mediekonvertere er unmanaged og fungerer med en gang uten innstillinger. En managed konverter kan overvåkes på avstand, for eksempel med SNMP eller IEEE 802.3ah OAM, og rapporterer linkstatus og feil. Det lønner seg når du har mange linker, eller når konverteren sitter langt unna.

En god mellomløsning er Link Fault Pass-Through (LFP). Går fiberlinken ned, stenger konverteren også kobberporten, slik at svitsjen ser feilen og kan varsle eller koble om til en reservevei.

Dette må en industriell konverter tåle

• Temperatur – kontormodeller er bygd for romtemperatur. Industrielle varianter finnes for −40 til 75 °C.
• Montering og strømforsyning – DIN-skinne, metallkabinett og doble forsyningsinnganger, ofte 12–48 V DC.
• Alarm – reléutgang som signaliserer bortfall av forsyning eller linkfeil.
• Godkjenninger – for eksempel IEC 61850-3 for transformatorstasjoner, EN 50155 for jernbanekjøretøy og Class I Division 2 eller ATEX sone 2 for eksplosjonsfarlige områder.

Fem vanlige feil

1. Endene passer ikke sammen. Multimode i den ene enden og singlemode i den andre, ulike bølgelengder eller 100 Mbit/s mot gigabit gir ingen link. Sjekk begge sider før du bestiller.
2. SFP-modulen tåler ikke miljøet. En konverter for −40 °C hjelper ikke hvis SFP-modulen bare er laget for romtemperatur. Velg moduler med industrielt temperaturområde.
3. Ingen LFP. Uten Link Fault Pass-Through merker ikke svitsjen at fiberen er brutt, og redundansen kobler ikke om.
4. Skitne kontakter. Støv og fett på fiberendene er en vanlig årsak til demping og ustabile linker. Rengjør og inspiser kontaktene ved montering.
5. For krappe bøyer. Fiber som bøyes for hardt, mister lys. Følg kabelprodusentens minste bøyeradius i kabelbroer og skap.

Mediekonvertere hos SCN

Vi har mediekonvertere fra Moxa, ORing og Enercon: fra kompakte konvertere for DIN-skinne og innstikksmoduler for rack til IP67-klassifiserte modeller for militære plattformer. Flere finnes med PoE, SFP-spor og temperaturområde ned til −40 °C.

Eksempler fra vårt sortiment

Vanlige spørsmål

Hvor langt når en mediekonverter?

Det avhenger av fiberen og optikken. Multimode når fra noen hundre meter ved gigabit opptil ca. 2 km ved 100 Mbit/s. Singlemode når normalt 10 km eller mer, og enkelte modeller over 100 km.

Kan man blande singlemode og multimode?

Nei, begge ender av en link må ha samme fibertype og bølgelengde. Skal to ulike fibernett kobles sammen, trengs utstyr med én port av hver sort, for eksempel en svitsj med to SFP-spor.

Trenger man alltid to mediekonvertere?

Nei. I den andre enden kan det sitte en svitsj eller en annen enhet med fiberport eller SFP-spor. Det viktige er at fibertype, bølgelengde og hastighet passer sammen.

Hva er forskjellen på en mediekonverter og en svitsj med fiberport?

En mediekonverter har som regel én kobberport og én fiberport og kobler til én enhet. En svitsj med fiberport fordeler trafikken til flere enheter og kan ha funksjoner som VLAN og redundans.

Forsinker en mediekonverter sanntidstrafikk?

Forsinkelsen er liten, fra noen mikrosekunder opptil omtrent en tidels millisekund avhengig av hastighet og rammestørrelse. Det påvirker normalt ikke PROFINET eller EtherNet/IP.
