Mediaomvandlare för fiber – så väljer du rätt

Vad gör en mediaomvandlare?

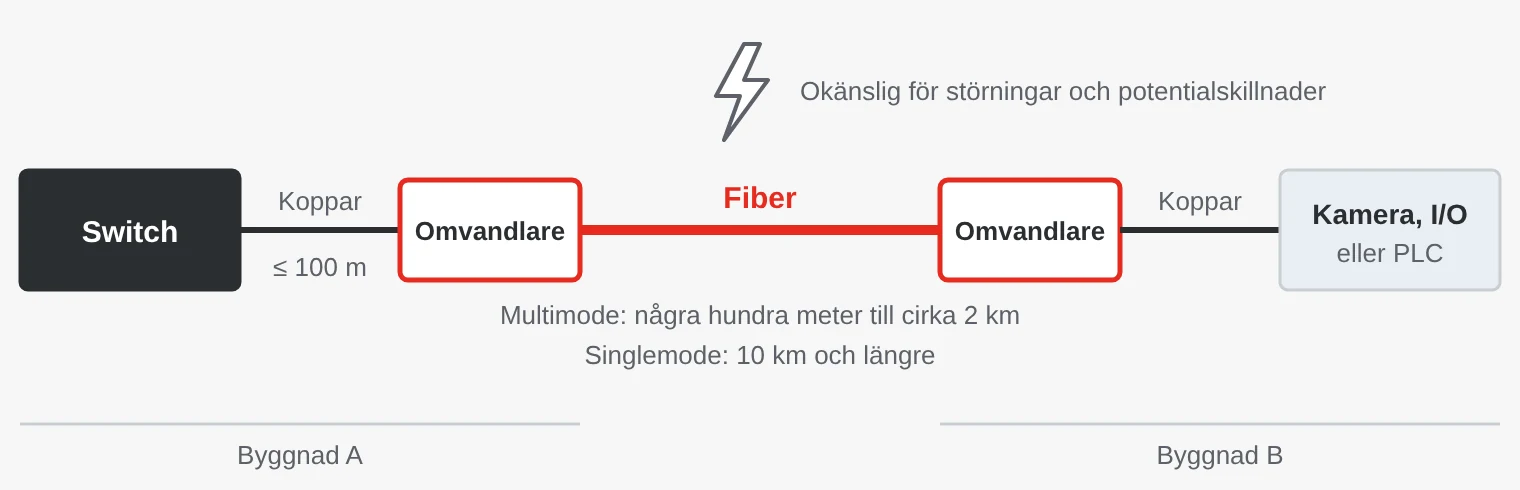

En mediaomvandlare tar emot Ethernet på en kopparport (RJ45 eller M12) och skickar samma trafik vidare som ljus i en fiber. I andra änden sitter en omvandlare till, eller en switch med fiberport, som gör om ljuset till elektriska signaler igen. Omvandlaren bryr sig inte om protokollet: PROFINET, EtherNet/IP, Modbus TCP, video och vanlig IT-trafik passerar oförändrade.

Behovet uppstår oftast eftersom en Ethernet-länk i partvinnad kopparkabel är begränsad till 100 meter. Det räcker sällan mellan två byggnader, längs ett långt transportband eller ut till en kamera vid infarten.

När behövs fiber i stället för koppar?

• Långa avstånd – länkar över 100 meter, mellan byggnader, i tunnlar och ute i vindkraftsparker.
• Elektriska störningar (EMC) – nära frekvensomriktare, svetsutrustning, induktionsugnar och kraftkablar. Ljuset i fibern påverkas inte av elektromagnetiska fält.
• Potentialskillnader och åska – byggnader med olika jordpotential kan driva ström genom kopparkabelns skärm. Fibern leder inte ström och ger galvanisk isolation mellan byggnaderna.

Exempel från olika branscher

• Fabrik och process – länkar mellan elskåp i olika hallar, eller förbi frekvensomriktare och svetsrobotar.
• Energi – elstationer och ställverk, där omvandlare enligt IEC 61850-3 tål den elektriska miljön. Även sol- och vindparker med långa avstånd.
• Infrastruktur – trafikövervakning, tunnlar och pumpstationer. Omvandlare med PoE matar kameror och accesspunkter i fiberns ände.
• Järnväg – längs spåret och i depåer, där fibern klarar långa sträckor och störningar från kontaktledningen.
• Fordon och försvar – IP67-klassade omvandlare med militära kontaktdon för fartyg, flygplan och markfordon.
• Sjukhus och medicinteknik – fiber mellan byggnader och i miljöer med störningskänslig medicinsk utrustning.

Singlemode eller multimode?

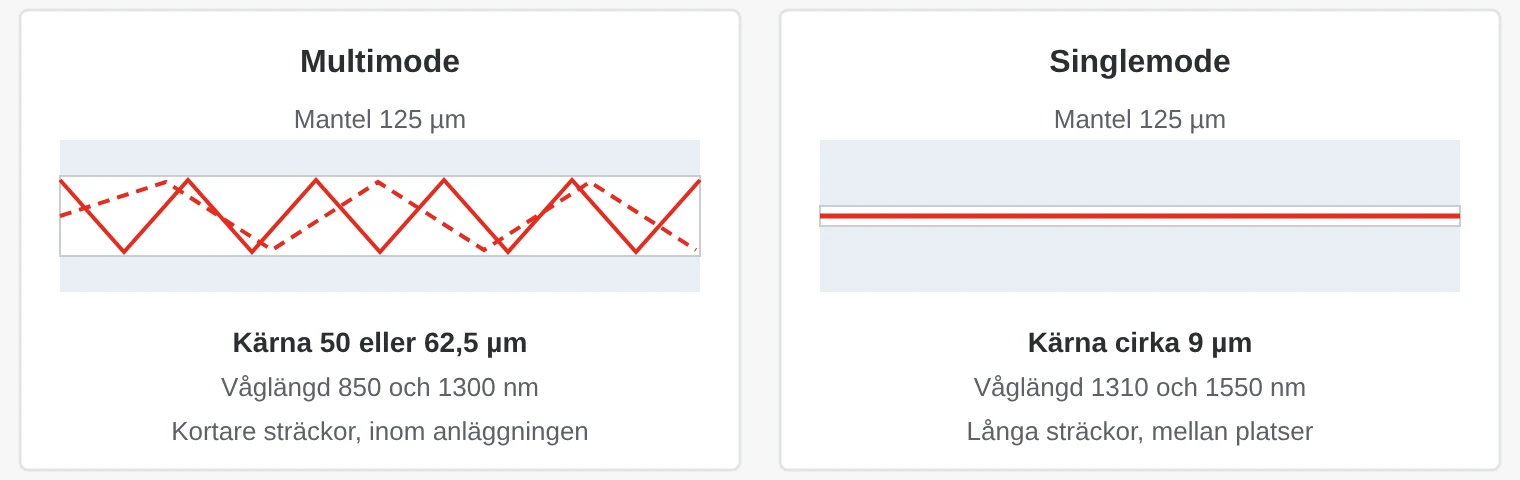

Fiber finns i två huvudtyper. I multimodefiber är kärnan bred och ljuset går längs flera vägar, vilket begränsar avståndet. I singlemodefiber är kärnan så smal att ljuset bara går en väg, vilket ger mycket lång räckvidd.

Utgå från fibern som redan finns i anläggningen. Är den multimode, kontrollera kategorin (OM1–OM4) eftersom den påverkar räckvidden. Ska ny fiber dras är singlemode ofta det mest framtidssäkra valet.

SFP, kontakter och våglängder

Många omvandlare har en SFP-plats i stället för en fast fiberport. SFP (small form-factor pluggable) är en liten utbytbar modul som avgör fibertyp, våglängd och räckvidd. Då kan du gå från multimode till singlemode utan att byta omvandlare. Den vanligaste kontakten på SFP-moduler är LC, medan fasta fiberportar ofta har SC eller ST.

Det finns också moduler för en enda fiber (WDM eller BiDi) som sänder på en våglängd och tar emot på en annan, till exempel 1310 och 1550 nm. De används i par med omvända våglängder och sparar en fiber.

Managed eller unmanaged – och industriella krav

De flesta mediaomvandlare är unmanaged och fungerar direkt utan inställningar. En managed omvandlare kan övervakas på distans, till exempel med SNMP eller IEEE 802.3ah OAM, och rapporterar länkstatus och fel. Det lönar sig när du har många länkar eller när omvandlaren sitter långt bort.

Ett bra mellanläge är Link Fault Pass-Through (LFP). Går fiberlänken ner stänger omvandlaren också kopparporten, så att switchen ser felet och kan larma eller koppla om till en reservväg.

Det här ska en industriell omvandlare klara

• Temperatur – kontorsmodeller är byggda för rumstemperatur. Industriella varianter finns för −40 till 75 °C.
• Montering och matning – DIN-skena, metallhölje och dubbla matningsingångar, ofta 12–48 V DC.
• Larm – reläutgång som signalerar matningsbortfall eller länkfel.
• Godkännanden – till exempel IEC 61850-3 för elstationer, EN 50155 för järnvägsfordon och Class I Division 2 eller ATEX zon 2 för explosionsfarlig miljö.

Fem vanliga misstag

1. Ändarna matchar inte. Multimode i ena änden och singlemode i den andra, olika våglängder eller 100 Mbit/s mot gigabit ger ingen länk. Kontrollera båda sidor innan du beställer.
2. SFP-modulen tål inte miljön. En omvandlare för −40 °C hjälper inte om SFP-modulen bara är gjord för rumstemperatur. Välj moduler med industriellt temperaturområde.
3. Ingen LFP. Utan Link Fault Pass-Through märker switchen inte att fibern har gått av, och redundansen kopplar inte om.
4. Smutsiga kontakter. Damm och fett på fiberändarna är en vanlig orsak till dämpning och instabila länkar. Rengör och inspektera kontakterna vid montering.
5. För snäva böjar. Fiber som böjs för hårt förlorar ljus. Följ kabeltillverkarens minsta böjradie i kabelstegar och skåp.

Mediaomvandlare hos SCN

Vi har mediaomvandlare från Moxa, ORing och Enercon: från kompakta omvandlare för DIN-skena och insticksmoduler för rack till IP67-klassade modeller för militära plattformar. Flera finns med PoE, SFP-plats och temperaturområde ned till −40 °C.

Exempel ur vårt sortiment

Vanliga frågor

Hur långt når en mediaomvandlare?

Det beror på fibern och optiken. Multimode når från några hundra meter vid gigabit upp till cirka 2 km vid 100 Mbit/s. Singlemode når normalt 10 km eller mer, och vissa modeller över 100 km.

Kan man blanda singlemode och multimode?

Nej, båda ändarna av en länk måste ha samma fibertyp och våglängd. Ska två olika fibernät kopplas ihop behövs utrustning med en port av varje sort, till exempel en switch med två SFP-platser.

Behöver man alltid två mediaomvandlare?

Nej. I andra änden kan det sitta en switch eller annan enhet med fiberport eller SFP-plats. Det viktiga är att fibertyp, våglängd och hastighet matchar.

Vad är skillnaden mellan en mediaomvandlare och en switch med fiberport?

En mediaomvandlare har oftast en kopparport och en fiberport och ansluter en enhet. En switch med fiberport fördelar trafiken till flera enheter och kan ha funktioner som VLAN och redundans.

Fördröjer en mediaomvandlare realtidstrafik?

Fördröjningen är liten, från några mikrosekunder upp till ungefär en tiondels millisekund beroende på hastighet och ramstorlek. Det påverkar normalt inte PROFINET eller EtherNet/IP.
