Media konwerter światłowodowy – jak wybrać właściwy
Media konwerter łączy kabel miedziany ze światłowodem, dzięki czemu Ethernet sięga dalej niż 100 metrów i jest odporny na zakłócenia elektryczne. W tym poradniku omawiamy światłowody jednomodowe i wielomodowe, moduły SFP, zasięg oraz to, czym konwerter przemysłowy różni się od biurowego.
Autor: Erik Ahlqvist, dyrektor zarządzający SCN · Zaktualizowano 24 października 2026 · 7 min czytania- Dlaczego światłowód – miedź sięga 100 metrów. Światłowód sięga kilometrów, nie podlega zakłóceniom elektrycznym i zapewnia separację galwaniczną.
- Wielomodowy – do krótszych odcinków w obrębie zakładu: do ok. 2 km przy 100 Mbit/s, kilkaset metrów przy prędkości gigabitowej.
- Jednomodowy – do dużych odległości, od 10 km wzwyż, w zależności od optyki.
- Gniazdo SFP – typ światłowodu i zasięg wybiera się wymiennym modułem.
- Oba końce muszą do siebie pasować: typ światłowodu, długość fali, prędkość i złącze.
Do czego służy media konwerter?

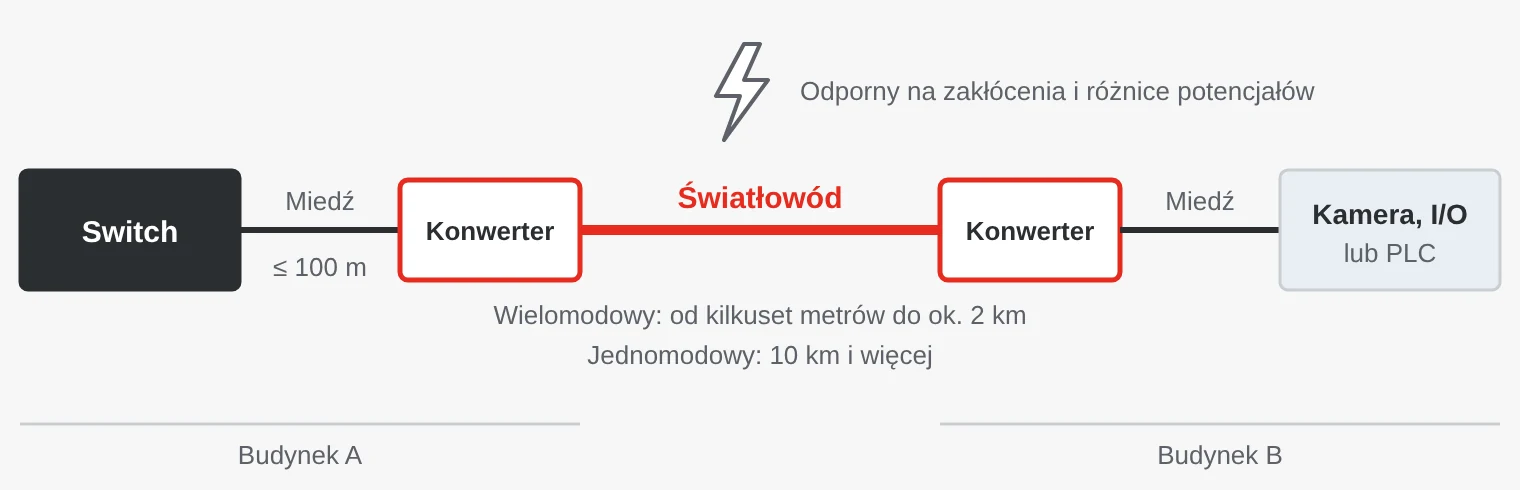

Media konwerter odbiera Ethernet na porcie miedzianym (RJ45 lub M12) i przesyła ten sam ruch dalej jako światło w światłowodzie. Na drugim końcu znajduje się drugi konwerter albo switch z portem światłowodowym, który zamienia światło z powrotem na sygnały elektryczne. Protokół nie ma znaczenia: PROFINET, EtherNet/IP, Modbus TCP, wideo i zwykły ruch IT przechodzą bez zmian.
Potrzeba zwykle wynika z tego, że Ethernet po miedzianej skrętce jest ograniczony do 100 metrów – a to rzadko wystarcza między dwoma budynkami, wzdłuż długiego przenośnika czy do kamery przy bramie.
Kiedy zamiast miedzi potrzebny jest światłowód?
- Duże odległości – łącza dłuższe niż 100 metrów, między budynkami, w tunelach i na farmach wiatrowych.
- Zakłócenia elektryczne (EMC) – w pobliżu napędów, spawarek, pieców indukcyjnych i kabli energetycznych. Na światło w światłowodzie pola elektromagnetyczne nie mają wpływu.
- Różnice potencjałów i wyładowania atmosferyczne – budynki o różnym potencjale uziemienia mogą wymuszać przepływ prądu przez ekran kabla. Światłowód nie przewodzi prądu i przerywa to połączenie.
Przykłady z różnych branż
- Zakłady produkcyjne i procesowe – połączenia między szafami sterowniczymi w różnych halach lub w pobliżu napędów i robotów spawalniczych.
- Energetyka – podstacje i rozdzielnie, gdzie konwertery zgodne z IEC 61850-3 wytrzymują środowisko elektryczne. Także farmy fotowoltaiczne i wiatrowe z dużymi odległościami.
- Infrastruktura – monitoring ruchu drogowego, tunele i przepompownie. Konwertery z PoE zasilają kamery i punkty dostępowe na drugim końcu światłowodu.
- Kolej – wzdłuż torów i w zajezdniach, gdzie światłowód radzi sobie z długimi odcinkami i zakłóceniami od sieci trakcyjnej.
- Pojazdy i obronność – szczelne konwertery IP67 ze złączami wojskowymi do statków, samolotów i pojazdów lądowych.
- Szpitale i technika medyczna – światłowód między budynkami i w strefach z aparaturą medyczną wrażliwą na zakłócenia.
Jednomodowy czy wielomodowy?

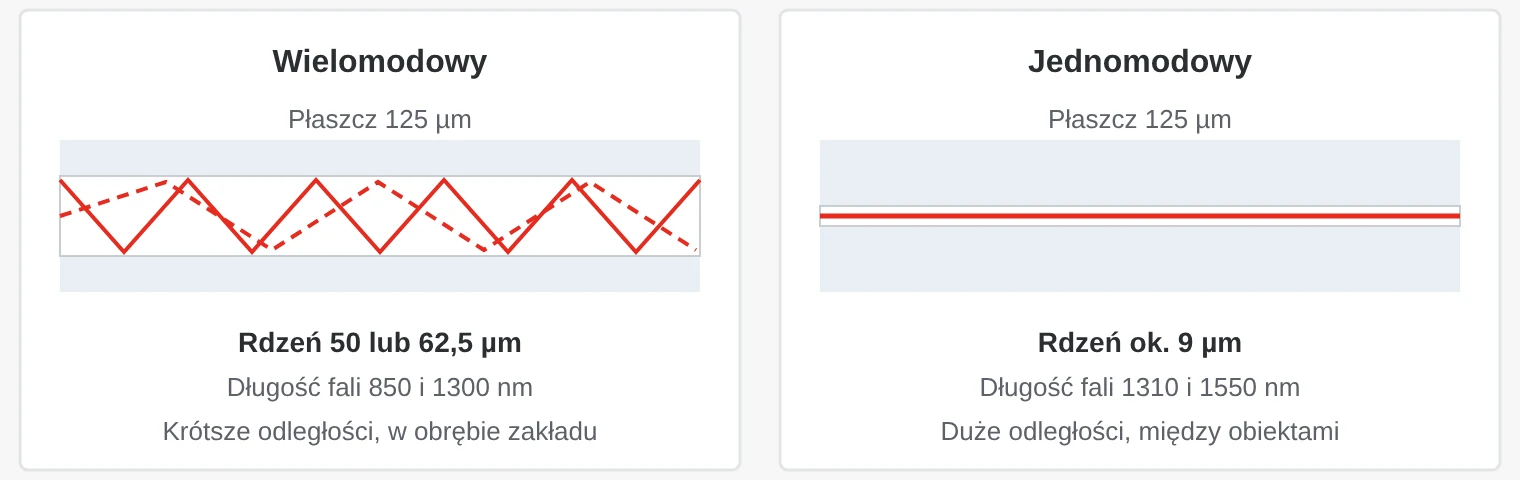

Istnieją dwa główne rodzaje światłowodów. W światłowodzie wielomodowym rdzeń jest szeroki, a światło biegnie kilkoma drogami, co ogranicza zasięg. W światłowodzie jednomodowym rdzeń jest tak wąski, że światło biegnie tylko jedną drogą, co daje bardzo duży zasięg.
| Wielomodowy | Jednomodowy | |
|---|---|---|
| Rdzeń | 50 lub 62,5 µm | Ok. 9 µm |
| Długość fali | 850 i 1300 nm | 1310 i 1550 nm |
| 100 Mbit/s | Do ok. 2 km | Dziesiątki kilometrów |
| Gigabit | Ok. 220–550 m w zależności od światłowodu | 10 km i więcej w zależności od modułu |
| Kolor powłoki | Często pomarańczowy lub turkusowy | Często żółty |
| Zastosowanie | W obrębie budynków i zakładów | Między budynkami i na dużych odległościach |
Punktem wyjścia jest światłowód już ułożony w obiekcie. Jeśli jest wielomodowy, należy sprawdzić jego kategorię (OM1–OM4), ponieważ wpływa ona na zasięg. Jeśli ma być układany nowy światłowód, jednomodowy jest często wyborem najbardziej przyszłościowym.
SFP, złącza i długości fal
Wiele konwerterów ma zamiast stałego portu światłowodowego gniazdo SFP. SFP (small form-factor pluggable) to mały wymienny moduł, który określa typ światłowodu, długość fali i zasięg. Dzięki temu można przejść z wielomodowego na jednomodowy bez wymiany konwertera. Najczęstszym złączem w modułach SFP jest LC, a stałe porty światłowodowe często mają złącza SC lub ST.
Istnieją też moduły jednowłóknowe (WDM lub BiDi), które nadają na jednej długości fali, a odbierają na innej, np. 1310 i 1550 nm. Stosuje się je parami z odwrotnymi długościami fal, co pozwala zaoszczędzić jedno włókno.
Zarządzalny czy niezarządzalny – oraz wymagania przemysłowe
Większość media konwerterów jest niezarządzalna i działa od razu, bez konfiguracji. Konwerter zarządzalny można monitorować zdalnie, np. przez SNMP lub IEEE 802.3ah OAM, a on raportuje stan łącza i usterki. Opłaca się to przy wielu łączach lub odległych lokalizacjach.
Dobrym rozwiązaniem pośrednim jest Link Fault Pass-Through (LFP). Jeśli łącze światłowodowe przestaje działać, konwerter wyłącza także port miedziany, dzięki czemu switch widzi usterkę i może zgłosić alarm lub przełączyć się na drogę zapasową.
Czemu powinien sprostać konwerter przemysłowy
- Temperatura – modele biurowe są projektowane na temperaturę pokojową. Wersje przemysłowe są dostępne na zakres od −40 do 75 °C.
- Montaż i zasilanie – szyna DIN, metalowa obudowa i podwójne wejścia zasilania, często 12–48 V DC.
- Alarmy – wyjście przekaźnikowe sygnalizujące zanik zasilania lub awarię łącza.
- Certyfikaty – np. IEC 61850-3 dla podstacji, EN 50155 dla pojazdów szynowych oraz Class I Division 2 lub ATEX strefa 2 dla stref zagrożonych wybuchem.
| Zadanie | Rozwiązanie |
|---|---|
| Wydłużenie łącza w obrębie zakładu | Wielomodowy lub gniazdo SFP dla elastyczności |
| Połączenie budynków lub obiektów oddalonych o kilka kilometrów | Jednomodowy |
| Zasilanie odległej kamery lub punktu dostępowego | Konwerter z PoE |
| Monitorowanie wielu łączy z jednego miejsca | Konwerter zarządzalny, najlepiej w wersji rack |
| Instalacja na zewnątrz, w pojazdach lub na statkach | Szczelny konwerter IP67 z szerokim zakresem temperatur |
Pięć częstych błędów
- Końce do siebie nie pasują. Wielomodowy na jednym końcu i jednomodowy na drugim, różne długości fal albo 100 Mbit/s naprzeciw gigabitu – łącze nie zostanie zestawione. Przed zamówieniem trzeba sprawdzić obie strony.
- Moduł SFP nie wytrzymuje warunków otoczenia. Konwerter przystosowany do −40 °C nic nie da, jeśli moduł SFP jest przeznaczony tylko do temperatury pokojowej. Należy wybierać moduły z przemysłowym zakresem temperatur.
- Brak LFP. Bez Link Fault Pass-Through switch nie zauważy, że światłowód został przerwany, a redundancja nie przełączy się.
- Zabrudzone złącza. Pył i tłuszcz na czołach złączy to częsta przyczyna tłumienia i sporadycznych usterek. Podczas instalacji złącza należy czyścić i sprawdzać.
- Zbyt ciasne zgięcia. Zbyt mocno zgięty światłowód traci światło. W korytach kablowych i szafach należy przestrzegać minimalnego promienia gięcia podanego przez producenta kabla.
Media konwertery w ofercie SCN
Dostarczamy media konwertery firm Moxa, ORing i Enercon: od kompaktowych konwerterów na szynę DIN i modułów wsuwanych do szaf rack po modele IP67 do platform wojskowych. Wiele z nich jest dostępnych z PoE, gniazdem SFP i zakresem temperatur do −40 °C.
Przykłady z naszej oferty
MoxaIMC-101G – przemysłowy konwerter Gigabit Ethernet na światłowódKonwerter gigabitowy z gniazdem SFP, LFP, wyjściem alarmowym przekaźnikowym i redundantnymi wejściami zasilania. Modele -T pracują w zakresie od −40 do 75 °C.Zobacz produkt →
ORingIPMC-111PBFast Ethernet na światłowód z gniazdem SFP i PoE IEEE 802.3at do 30 W, na zakres od −40 do 70 °C.Zobacz produkt →
EnerconMILTECH 1000 wojskowy gigabitowy media konwerterWzmocniony konwerter gigabitowy IP67 z łączami światłowodowymi do 120 km i zimnym startem od −45 °C.Zobacz produkt →Erik Ahlqvist jest dyrektorem zarządzającym SCN i od ponad 20 lat pomaga firmom przemysłowym dobierać elektronikę do wymagających warunków pracy. Jest inżynierem elektroniki (BSc), absolwentem KTH w Sztokholmie.
Profil na LinkedInNajczęściej zadawane pytania
Jaki zasięg ma media konwerter?
Zależy to od światłowodu i optyki. Światłowód wielomodowy sięga od kilkuset metrów przy prędkości gigabitowej do ok. 2 km przy 100 Mbit/s. Jednomodowy sięga zwykle 10 km lub więcej, a niektóre modele ponad 100 km.
Czy można łączyć światłowód jednomodowy z wielomodowym?
Nie, oba końce łącza muszą używać tego samego typu światłowodu i tej samej długości fali. Do połączenia dwóch różnych sieci światłowodowych potrzebne jest urządzenie z portami obu rodzajów, np. switch z dwoma gniazdami SFP.
Czy zawsze potrzebne są dwa media konwertery?
Nie. Na drugim końcu może być switch lub inne urządzenie z portem światłowodowym albo gniazdem SFP. Ważne, aby typ światłowodu, długość fali i prędkość były zgodne.
Czym różni się media konwerter od switcha z portem światłowodowym?
Media konwerter zwykle podłącza jedno urządzenie i ma jeden port miedziany oraz jeden światłowodowy. Switch z portem światłowodowym obsługuje kilka urządzeń i może dodatkowo zapewnić VLAN i redundancję.
Czy media konwerter opóźnia ruch czasu rzeczywistego?
Opóźnienie jest niewielkie: od kilku mikrosekund do ok. jednej dziesiątej milisekundy, w zależności od prędkości i wielkości ramki. Zwykle nie ma wpływu na PROFINET ani EtherNet/IP.
