Rodzaje czujników fotoelektrycznych – jak wybrać właściwy
Czujnik fotoelektryczny wykrywa obiekty za pomocą światła – z odległości od kilku milimetrów do kilkudziesięciu metrów. W tym poradniku omawiamy podstawowe rodzaje, sposoby radzenia sobie z obiektami błyszczącymi, przezroczystymi i ciemnymi oraz to, kiedy potrzebny jest laserowy czujnik odległości.
Autor: Erik Ahlqvist, dyrektor zarządzający SCN · Zaktualizowano 24 października 2026 · 6 min czytania- Bariera – nadajnik i odbiornik naprzeciw siebie. Największy zasięg i najwyższa niezawodność przy zabrudzeniach, ale dwa urządzenia do montażu.
- Refleksyjny – czujnik i reflektor. Okablowanie tylko po jednej stronie. Do błyszczących obiektów wybiera się wersję z filtrem polaryzacyjnym.
- Odbiciowy – światło odbija się od obiektu. Po drugiej stronie nic nie trzeba montować, ale zasięg zależy od koloru obiektu.
- Tłumienie tła – ignoruje wszystko poza ustawioną odległością. Najlepsze, gdy kolory się zmieniają lub tło jest jasne.
- Laserowy czujnik odległości – gdy potrzebna jest zmierzona wartość w milimetrach, a nie tylko stan włączony/wyłączony.
Co to jest czujnik fotoelektryczny?
Czujnik fotoelektryczny ma źródło światła i odbiornik. Gdy obiekt przerywa lub odbija światło, wyjście się przełącza. Czujniki fotoelektryczne stosuje się tam, gdzie obiekty są zbyt daleko, zbyt małe lub wykonane z materiału, którego nie wykryje czujnik indukcyjny: kartony na przenośniku, butelki, etykiety, palety czy pojazdy w bramie.
Światło jest zwykle widzialne czerwone, co ułatwia ustawienie, albo podczerwone. Istnieją cztery podstawowe rodzaje, a wybór zależy od tego, jak można zamontować czujnik i jak wyglądają obiekty.

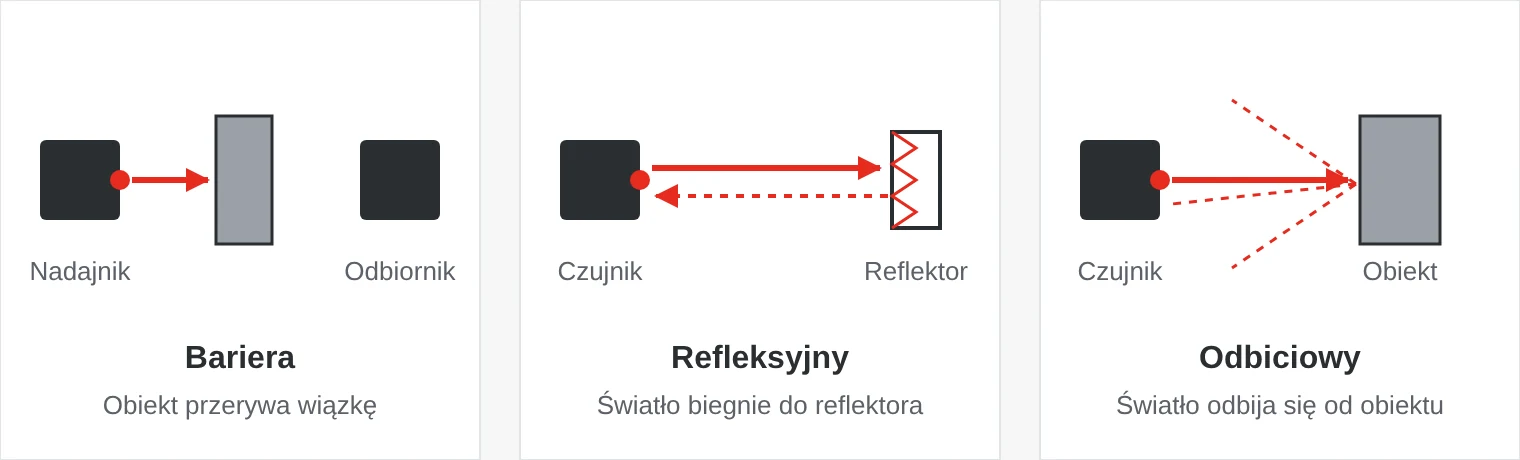

Bariera, czujnik refleksyjny czy odbiciowy?
| Rodzaj | Zasada działania | Typowy zasięg | Dobry do |
|---|---|---|---|
| Bariera | Nadajnik i odbiornik są skierowane do siebie. Obiekt przerywa wiązkę. | Do kilkudziesięciu metrów | Dużych odległości, brudu i pyłu, małych obiektów w czujnikach widełkowych |
| Refleksyjny | Czujnik wysyła światło do reflektora i wykrywa przerwanie wiązki. | Kilka metrów | Przenośników i bram, gdzie kabel można poprowadzić tylko z jednej strony |
| Odbiciowy | Światło odbija się od obiektu i wraca do czujnika. | Od kilku centymetrów do kilku metrów | Obiektów, po których drugiej stronie nie można niczego zamontować |
| Tłumienie tła | Czujnik odbiciowy, który mierzy kąt odbitego światła i przełącza tylko w ustawionej odległości. | Od kilku milimetrów do kilku metrów | Obiektów w różnych kolorach, przed jasnym lub błyszczącym tłem |
Zasięg czujników odbiciowych podaje się dla białej karty wzorcowej. Czarny obiekt daje znacznie mniejszy zasięg, czasem tylko ułamek wartości katalogowej. Czujnik widełkowy to bariera z nadajnikiem i odbiornikiem w jednej obudowie, przeznaczona do etykiet, krawędzi i małych części.

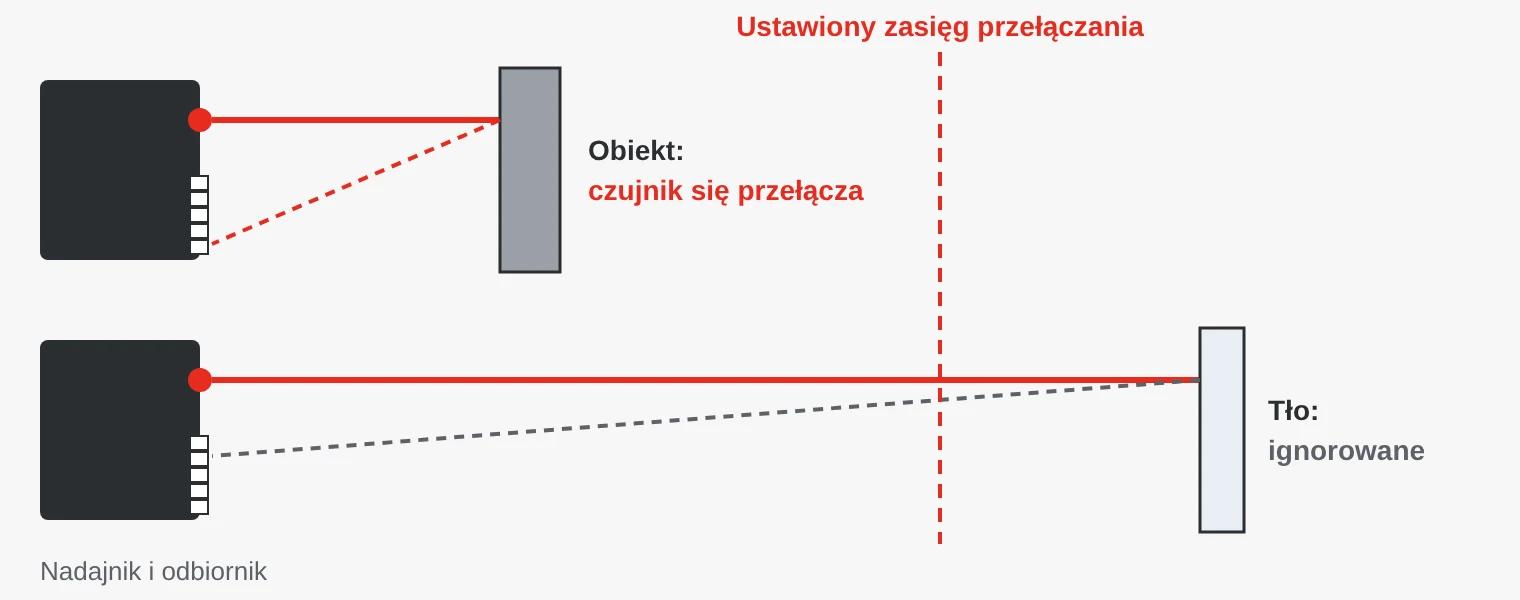

Tłumienie tła i laserowe czujniki odległości
Standardowy czujnik odbiciowy mierzy, ile światła wraca. Dlatego biały obiekt daleko może go wyzwolić równie łatwo jak czarny obiekt blisko. Przy tłumieniu tła odbiornik widzi natomiast, gdzie pada plamka światła, a czujnik oblicza odległość metodą triangulacji. Wszystko poza ustawioną odległością jest ignorowane, niezależnie od tego, jak jest jasne.
Laserowy czujnik odległości idzie o krok dalej i podaje odległość jako wartość, np. 4–20 mA, 0–10 V lub przez IO-Link. Triangulacja zapewnia wysoką rozdzielczość na krótkich dystansach, aż do mikrometrów. Przy większych odległościach, do kilku metrów, mierzy się czas przelotu światła (time of flight). Laser klasy 1 jest bezpieczny dla oczu w normalnym użytkowaniu.
Trudne obiekty: błyszczące, przezroczyste i ciemne
- Obiekty błyszczące – błyszcząca powierzchnia może odbić światło z powrotem i oszukać standardowy czujnik refleksyjny. Czujnik z filtrem polaryzacyjnym przyjmuje tylko światło, którego polaryzację obróciły pryzmaty reflektora, więc błyszczące powierzchnie są ignorowane.
- Obiekty przezroczyste – butelki szklane i PET przepuszczają większość światła. Należy zastosować czujnik przeznaczony do przezroczystych obiektów, który reaguje już na utratę niewielkiej części światła.
- Obiekty ciemne i matowe – odbijają mało światła. Pomaga tłumienie tła lub laserowy czujnik odległości. Niektóre czujniki laserowe z niebieskim światłem są przeznaczone do ciemnych, błyszczących i gorących powierzchni.
- Małe obiekty – warto wybrać małą, widoczną plamkę światła. Plamka 1–3 mm wykryje cienki drut lub mały otwór, które szeroka wiązka przeoczy.
Zasada praktyczna: im bardziej obiekty różnią się kolorem, połyskiem i kształtem, tym bardziej opłaca się bariera lub tłumienie tła.
Light-on, dark-on i częste błędy
Light-on (praca na jasno) oznacza, że wyjście jest aktywne, gdy odbiornik otrzymuje światło, a dark-on (praca na ciemno) – że jest aktywne, gdy światła brak. W barierze i czujniku refleksyjnym dark-on daje sygnał, gdy obiekt przerywa wiązkę. W czujniku odbiciowym jest odwrotnie. W wielu czujnikach tryb można przełączyć przewodem, przyciskiem lub przez IO-Link.
Należy też sprawdzić PNP lub NPN, czas reakcji przy szybkich liniach oraz zapas wzmocnienia (excess gain) – czyli ile więcej światła, niż potrzeba, dociera do odbiornika. W pyle i wilgoci potrzebny jest duży zapas, w przeciwnym razie czujnik przestanie działać, gdy soczewka się zabrudzi.
- Zasięg podany dla białego papieru. Zasięg z karty katalogowej czujników odbiciowych dotyczy białej karty. Ciemne obiekty wymagają mniejszej odległości.
- Standardowy czujnik refleksyjny przy błyszczących obiektach. Puszki, folia i błyszczący metal odbijają światło. Należy wybrać czujnik z filtrem polaryzacyjnym.
- Niewłaściwy reflektor. Czujniki z filtrem polaryzacyjnym wymagają reflektora pryzmatycznego. Niewłaściwa taśma lub folia może sprawić, że działanie będzie niepewne.
- Brak zapasu na zabrudzenia. Warto wybrać czujnik z dużym zapasem wzmocnienia lub odczytywać jakość sygnału przez IO-Link.
- Światło zakłócające. Światło słoneczne, lampy błyskowe lub inny czujnik naprzeciwko mogą zakłócać pracę. Czujniki należy ustawić pod takim kątem, aby się nawzajem nie widziały.
Gdzie stosuje się czujniki fotoelektryczne?
- Pakowanie i żywność – liczenie produktów, odczyt krawędzi etykiet czujnikami widełkowymi, kontrola obecności zakrętek.
- Logistyka i magazynowanie – wykrywanie kartonów i palet na przenośnikach, pomiar wysokości, kontrola miejsc w magazynach automatycznych.
- Pojazdy i maszyny mobilne – laserowe czujniki odległości do pomiaru odległości i pozycji w wózkach widłowych i żurawiach.
- Infrastruktura – bramy, szlabany i drzwi, które muszą wykrywać pojazdy w otworze.
- Elektronika i montaż precyzyjny – małe komponenty z bliskiej odległości.
- Tartaki i hutnictwo – laserowy pomiar pozycji, szerokości i grubości desek oraz blach.
Czujniki fotoelektryczne i laserowe czujniki odległości w ofercie SCN
Oferujemy czujniki fotoelektryczne firm Mibbo i Wenglor: czujniki widełkowe, bariery, czujniki refleksyjne i odbiciowe, czujniki z tłumieniem tła i IO-Link oraz laserowe czujniki odległości wykorzystujące triangulację lub pomiar czasu przelotu, od 30 mm do 10 m.
Przykłady z naszej oferty
MibboPC27 czujnik fotoelektryczny z małą plamkąWidoczna plamka światła 1–3 mm do małych części. Dostępny jako czujnik odbiciowy, refleksyjny do 8 m i bariera do 30 m.Zobacz produkt →
WenglorHK12PA czujnik odbiciowyTłumienie tła metodą triangulacji, 0–120 mm, niezależnie od koloru i powierzchni. IO-Link i IP67.Zobacz produkt →
WenglorP1PY217, Laserowy czujnik odległości typu „czas przelotu”Laserowy czujnik odległości z niebieskim światłem i pomiarem czasu przelotu, 50–5000 mm, do ciemnych, błyszczących, przezroczystych i gorących powierzchni.Zobacz produkt →Erik Ahlqvist jest dyrektorem zarządzającym SCN i od ponad 20 lat pomaga firmom przemysłowym dobierać elektronikę do wymagających warunków pracy. Jest inżynierem elektroniki (BSc), absolwentem KTH w Sztokholmie.
Profil na LinkedInNajczęściej zadawane pytania
Czym różni się bariera od czujnika refleksyjnego?
Bariera ma nadajnik i odbiornik w dwóch urządzeniach skierowanych do siebie. Czujnik refleksyjny ma oba elementy w jednej obudowie, a po drugiej stronie reflektor. Bariera ma większy zasięg i lepiej znosi zabrudzenia, czujnik refleksyjny łatwiej zamontować.
Czy czujnik fotoelektryczny wykryje szkło?
Tak, ale należy wybrać czujnik przeznaczony do przezroczystych obiektów. Standardowe czujniki widzą przez przezroczyste szkło i tworzywo.
Co oznaczają light-on i dark-on?
Light-on: wyjście jest aktywne, gdy odbiornik otrzymuje światło. Dark-on: wyjście jest aktywne, gdy światła brak, np. gdy obiekt przerywa wiązkę.
Jaki zasięg ma czujnik fotoelektryczny?
Czujniki odbiciowe sięgają od kilku centymetrów do kilku metrów, czujniki refleksyjne kilka metrów, a bariery do 50 metrów lub więcej.
Co to jest tłumienie tła?
Technika, w której czujnik mierzy odległość metodą triangulacji i przełącza tylko dla obiektów w ustawionej odległości. Jasne obiekty położone dalej są ignorowane.
