Meditsiiniline paneelarvuti – IEC 60601-1 tervishoius

Patsiendi voodi kõrval olev arvuti peab olema elektriliselt ohutu, taluma igapäevast desinfitseerimist ega tohi segada teisi meditsiiniseadmeid. Selgitame, mida nõuavad IEC 60601-1 ja IEC 60601-1-2 – ja millal piisab tavalisest arvutist.

Erik AhlqvistAutor Erik Ahlqvist, SCN-i tegevjuht · Uuendatud 24 oktoober 2026 · 5 min lugemist
Lühidalt

  • IEC 60601-1 – meditsiiniliste elektriseadmete ohutusstandard: isolatsioon, lekkevoolud ning patsientide ja personali kaitse.
  • IEC 60601-1-2 – EMC: seade ei tohi häirida teisi meditsiiniseadmeid ja peab taluma häireid, näiteks mobiiltelefonidelt.
  • Patsiendi keskkond – umbes 1,5 meetrit patsiendi ümber. Seal kehtivad rangemad nõuded ka arvutitele, mis ei ole meditsiiniseadmed.
  • Hügieen – tihendatud esipaneel, siledad pinnad ja materjalid, mis taluvad haiglates kasutatavaid desinfitseerimisvahendeid.
  • Sertifitseeritud arvuti ei ole sama mis meditsiiniseade – vastutus meditsiiniseadmete määruse (MDR) järgi lasub lõpptoote tootjal.

Miks on patsiendi läheduses vaja eriarvuteid?

Tavalised arvutid ja monitorid on ehitatud IT-seadmete standardi IEC 62368-1 järgi. Vastuvõtus ja kontorites sellest piisab. Patsiendi läheduses on olukord teine. Patsient võib olla ühendatud teiste seadmetega, ta ei pruugi suuta reageerida või tema naha takistus võib olla vähenenud. Pindu pühitakse mitu korda päevas tugevatoimeliste vahenditega ja arvuti asub jälgimisseadmete kõrval, mida ei tohi häirida.

Seetõttu nõutakse tervishoius väiksemaid lekkevoole, paremat isolatsiooni, vastupidavamaid pindu ja kontrollitud EMC-d. Meditsiiniline paneelarvuti on ehitatud just selleks – ja on sageli ventilaatorita ning hääletu.

Mida nõuavad IEC 60601-1 ja IEC 60601-1-2?

Elektriohutus: MOOP ja MOPP

IEC 60601-1 (Euroopas EN 60601-1) on meditsiiniliste elektriseadmete ohutuse põhistandard. Kehtiv versioon on kolmas väljaanne koos 2012. ja 2020. aasta muudatustega. Standard eristab operaatori kaitset, MOOP (Means of Operator Protection), ja patsiendi kaitset, MOPP (Means of Patient Protection). MOPP on rangem, kõrgema katsepinge ja pikemate lekketeedega.

Kaitsetase Katsepinge Lekketee 240 V juures
1 × MOOP 1 500 V AC 2,5 mm
2 × MOOP 3 000 V AC 5 mm
1 × MOPP 1 500 V AC 4 mm
2 × MOPP 4 000 V AC 8 mm

Standard piirab ka lekkevoole. Näiteks korpuse puutevool võib olla normaaltingimustes kuni 100 µA ja üksikrikke korral, näiteks katkenud kaitsemaanduse puhul, kuni 500 µA. Tavalistel IT-seadmetel võib kaitsejuhi vool olla mitu milliamprit.

EMC standardi IEC 60601-1-2 järgi

IEC 60601-1-2 käsitleb elektromagnetilist ühilduvust. Kehtiv versioon on 2020. aasta väljaanne 4.1. Nõuded põhinevad seadme kasutuskeskkonnal: professionaalsed tervishoiuasutused, kodune tervishoid või erikeskkonnad. Kodukasutusel on kõrgemad häirekindluse nõuded ning standard nõuab katseid läheduses asuvate raadiosaatjate, näiteks telefonide ja tahvelarvutite suhtes. Meditsiinilisi klaviatuure ja hiiri katsetatakse sageli samuti selle järgi.

Patsiendi keskkond ja eraldustrafod

IEC 60601-1 määratleb patsiendi keskkonna kui ruumi, kus patsient võib seadmetega kokku puutuda kas otse või teise inimese kaudu. Praktikas on see umbes 1,5 meetrit voodi või kušeti ümber ja kuni 2,5 meetri kõrguseni.

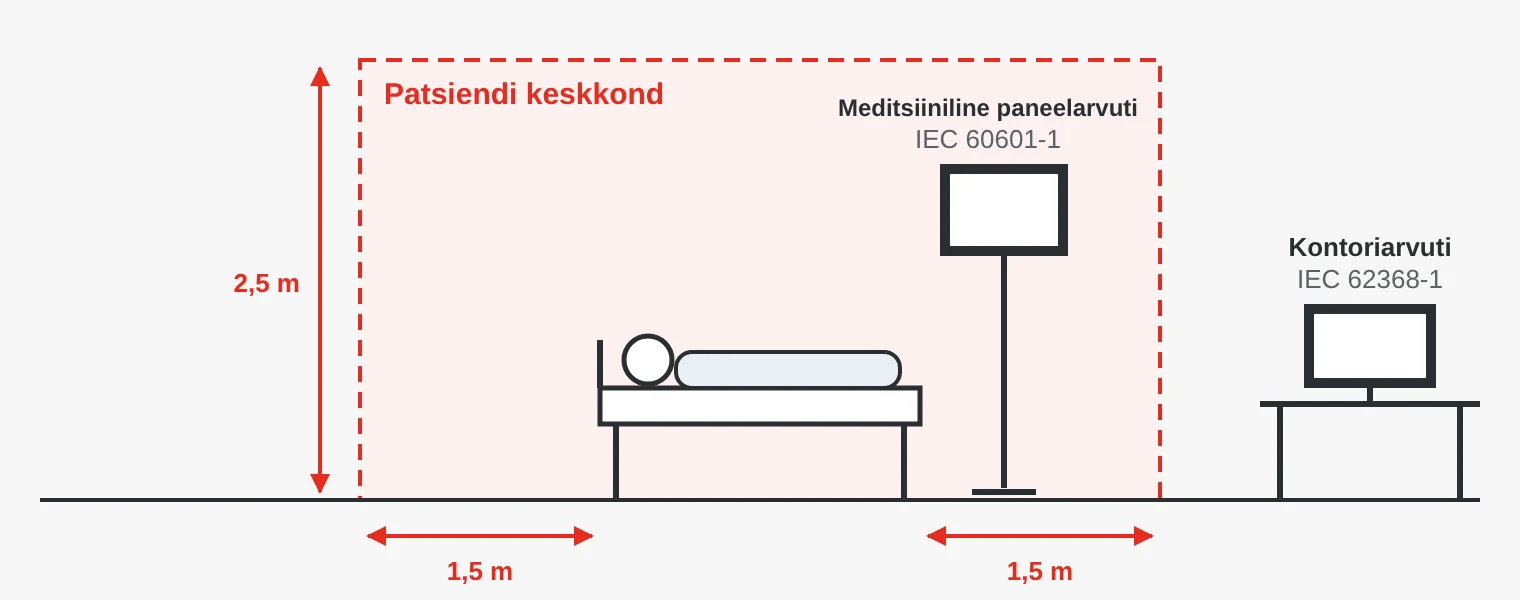

Patsiendi keskkond ulatub umbes 1,5 meetri kaugusele voodi ümber ja kuni 2,5 meetri kõrguseni. IEC 60601-1 järgi meditsiiniline paneelarvuti asub tsooni sees, IEC 62368-1 järgi kontoriarvuti väljaspool.
Patsiendi keskkond IEC 60601-1 järgi. Tsooni sees kehtivad rangemad lekkevoolu piirid.

Kui tavaline arvuti ühendatakse meditsiiniseadmega kaabli või sama pikendusjuhtme kaudu, moodustub IEC 60601-1 jaotise 16 mõistes meditsiiniline elektrisüsteem. Siis peab kogu süsteem vastama patsiendi keskkonna nõuetele. Lahendusi on kaks. Kas vali IEC 60601-1 järgi sertifitseeritud arvuti või toida tavalist arvutit meditsiinilise eraldustrafo kaudu ja eralda võrgukaabel võrgueraldiga. Millist lahendust kasutada, otsustab haigla meditsiinitehnika osakond.

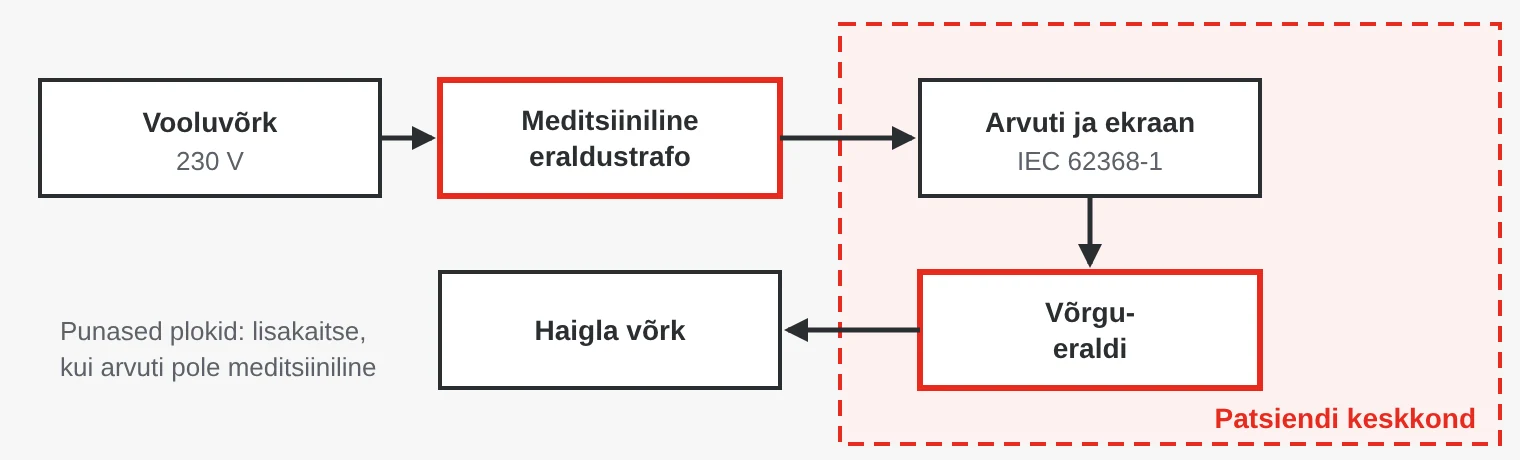

Plokkskeem: tavalist arvutit patsiendi keskkonnas toidetakse meditsiinilise eraldustrafo kaudu ja see ühendatakse haigla võrku võrgueraldi kaudu.
Tavalise arvuti saab patsiendi keskkonnas eraldada trafo ja võrgueraldiga.

Hügieen: tihendatud esipaneel ja vastupidavad pinnad

Tervishoius kasutatavat paneelarvutit pühitakse mitu korda päevas. Otsi IP65- või IP66-kaitseastmega esipaneeli ja täiesti tasast klaaspinda, millel pole servi, kuhu mustus saaks koguneda. Projitseeritud mahtuvuslik puutetundlikkus (PCAP) töötab sageli ka kinnastega ja seda on lihtne puhastada. Ventilaatorita arvutid ei paiska ringi õhku ega tolmu.

Küsi tootjalt, milliste desinfitseerimisvahendite ja kontsentratsioonidega on korpust katsetatud, näiteks alkohol, kvaternaarsed ammooniumiühendid, vesinikperoksiid või klooriühendid. Mõnel korpusel on antibakteriaalne töötlus. See vähendab bakterite kasvu pinnal, kuid ei asenda kunagi puhastamist. IP68 silikoonklaviatuurid ja -hiired, millel on puhastamiseks klahvilukk, muudavad kogu töökoha puhtana hoidmise lihtsamaks.

Meditsiiniseade või mitte?

ELi meditsiiniseadmete määruse (MDR) (EL) 2017/745 kohaselt otsustab tootja määratud sihtotstarve, kas toode on meditsiiniseade. Patsiendiandmetega töötamiseks või õdede postis kasutatav paneelarvuti tavaliselt ei ole meditsiiniseade, isegi kui see on sertifitseeritud IEC 60601-1 järgi. Sertifikaat näitab, et arvuti on elektriliselt ohutu ja tervishoiu jaoks EMC-katsetatud.

Kui ehitad oma toote, mille osa arvuti on, näiteks ultraheli- või endoskoopiasüsteemi, vastutad tootjana MDR-i nõuete, riskianalüüsi ja dokumentatsiooni eest. Sertifitseeritud arvuti lihtsustab seda tööd, kuid ei asenda seda. Ka tarkvara võib olla iseseisev meditsiiniseade. Hindamisel kasuta regulatiivvaldkonna eksperdi abi.

Kus meditsiiniarvuteid kasutatakse?

  • Osakonnad ja palatid – voodiäärsed terminalid patsienditeabe ja meelelahutuse jaoks, dokumenteerimine voodi juures ja õdede postid.
  • Operatsioonisaalid ja intensiivravi – seina integreeritud paneelarvutid, akutoitega ratastel töökohad ja ekraanid kirurgilise video jaoks.
  • Piltdiagnostika ja laborid – graafikakaartidega arvutid pilditöötluseks ja tehisintellekti jaoks, meditsiinilised ekraanid.
  • Meditsiiniseadmete tööstus – ultraheli-, endoskoopia- ja analüüsiseadmetesse sisseehitatud arvutid.
  • Kiirabi ja koduõendus – meditsiinilised tahvelarvutid ja mobiilsed töökohad.

Viis lõksu

  1. Tavaline pikendusjuhe. Ehituspoest ostetud pikendusjuhtmel pole meditsiinilises elektrisüsteemis kohta. Kasuta eraldustrafot või nõuetekohast pistikupesa.
  2. Sertifitseeritud on ainult arvuti. Ka patsiendi keskkonnas olevad monitorid, toiteplokid ja tarvikud peavad nõuetele vastama.
  3. Hiljem lisatud moodulid. Uus Wi-Fi- või 4G-moodul võib muuta seadme EMC-käitumist. Kontrolli, et konfiguratsioon on katsetatud.
  4. Vale desinfitseerimisvahend. Tugevatoimelised vahendid võivad muuta plasti hapraks ja kahjustada ekraani pinnakatet. Järgi tootja loetelu.
  5. Sertifikaati peetakse MDR-i CE-märgiseks. IEC 60601-1 tõendab elektriohutust, mitte seda, et toode on meditsiiniseade.

Meditsiiniarvutid SCN-ilt

Meie valikus on muu hulgas IEI, Baaske Medicali, Onyx Healthcare’i ja Axiomteki meditsiinilised paneelarvutid, karparvutid ja ekraanid ning Indukey hügieenilised klaviatuurid ja hiired. Tootelehtedel on märgitud, milliste standardite järgi iga toode on sertifitseeritud.

Näited meie valikust

Onyx Healthcare ACCEL-A2720 27" 4K meditsiiniline AI kõik-ühes arvutiOnyx HealthcareACCEL-A2720 27" 4K meditsiiniline AI kõik-ühes arvuti27-tolline 4K kõik-ühes arvuti IP65 esipaneeli ja NVIDIA graafikaga endoskoopia ja kirurgilise visualiseerimise jaoks.Vaata toodet →Baaske Medical e-medic Silence TP-22P/TP-24P paneelarvutiBaaske Medicale-medic Silence TP-22P/TP-24P paneelarvutiTihendatud ventilaatorita paneelarvuti operatsioonisaalidesse ja intensiivravisse, IP65 esipaneel ja IP54 tagakülg.Vaata toodet →Indukey TKG-110-GCQ-MED-IP68-BACKL-WHITE klaviatuurIndukeyTKG-110-GCQ-MED-IP68-BACKL-WHITE klaviatuurPestav IP68 silikoonklaviatuur puhastamiseks mõeldud klahvilukuga, sertifitseeritud IEC 60601-1-2 järgi.Vaata toodet →
Erik Ahlqvist
Autorist

Erik Ahlqvist on SCN-i tegevjuht ning on üle 20 aasta aidanud tööstusettevõtetel valida nõudlikesse oludesse sobivat elektroonikat. Ta on lõpetanud Stockholmi KTH elektroonikainsenerina (BSc).

LinkedIni profiil

Korduma kippuvad küsimused

Mis on IEC 60601-1?

Meditsiiniliste elektriseadmete ohutuse rahvusvaheline põhistandard. See esitab nõuded isolatsioonile, lekkevooludele, temperatuurile ja mehaanilisele ohutusele.

Mis vahe on MOOP-il ja MOPP-il?

MOOP kaitseb operaatorit, MOPP patsienti. MOPP nõuab kõrgemat katsepinget ja pikemaid lekketeid, sest patsient võib olla haavatavam.

Kas tervishoius kasutatav arvuti peab olema sertifitseeritud IEC 60601-1 järgi?

Mitte alati. Väljaspool patsiendi keskkonda piisab tavaliselt standardist IEC 62368-1. Patsiendi keskkonnas on vaja kas IEC 60601-1 järgi sertifitseeritud arvutit või lisakaitset, näiteks eraldustrafot.

Kas meditsiiniline paneelarvuti on meditsiiniseade?

Iseenesest tavaliselt mitte. Selle otsustab MDR-i järgi sihtotstarve. IEC 60601-1 sertifikaat näitab, et arvuti on tervishoiukeskkonnas elektriliselt ohutu.

Mida loetakse patsiendi keskkonnaks?

Ruumi, kus patsient võib seadmetega kokku puutuda kas otse või teise inimese kaudu. Praktikas umbes 1,5 meetrit patsiendi ümber ja kuni 2,5 meetri kõrguseni.
