LED-työvalot ajoneuvoihin ja työkoneisiin
Hyvät työvalot tekevät työskentelystä turvallisempaa ja helpompaa pimeässä, sateessa ja pölyssä. Tässä oppaassa kerrotaan, miten valitaan valovirta, valokeila, jännite ja kotelointiluokka ja mitkä hyväksynnät koskevat ajoneuvoja ja työkoneita.
Kirjoittaja Erik Ahlqvist, SCN:n toimitusjohtaja · Päivitetty 24 lokakuuta 2026 · 6 min lukuaika- Luumenit eivät ole kaikki kaikessa – valokeila ratkaisee, mihin valo menee. Spot kantaa kauas, flood valaisee laajalti ja lähelle.
- Värisävy – 5000–6500 K on yleisin. Hyvä värintoisto helpottaa kaapelien, letkujen ja merkintöjen erottamista.
- Jännite – 9–32 V:n valot sopivat sekä 12 että 24 V:n järjestelmiin. Sähkötrukit ja raidekalusto voivat vaatia korkeampia jännitteitä.
- E-merkintä (UNECE R10) – osoittaa, että valo täyttää ajoneuvojen EMC-vaatimukset eikä häiritse radiota ja elektroniikkaa.
- IP67 ja IP69K – kestävät upotuksen veteen ja kuuman veden korkeapainepesun.
Luumen, kandela ja luksi – mitä luvut tarkoittavat?
Luumen (lm) on valovirta eli valaisimen lähettämän valon kokonaismäärä. Monet valmistajat ilmoittavat raakaluumenit, jotka on laskettu LEDien perusteella. Tehollisissa luumeneissa on huomioitu optiikan ja linssin häviöt, ja ne ovat aina pienempiä. Vertaa samanlaisia lukuja keskenään.
Kandela (cd) on valovoima tiettyyn suuntaan ja luksi (lx) pinnalle tulevan valon määrä eli valaistusvoimakkuus. Valaistusvoimakkuus pienenee etäisyyden neliössä: 1 380 cd antaa noin 150 lx 3 metrin päässä mutta alle 40 lx 6 metrin päässä.
Pienet 500–1 500 lm:n valot sopivat porras- ja lähivalaistukseen. Suurissa koneissa on usein useita valoja tai valopalkkeja, joista jokainen antaa useita tuhansia luumeneja.

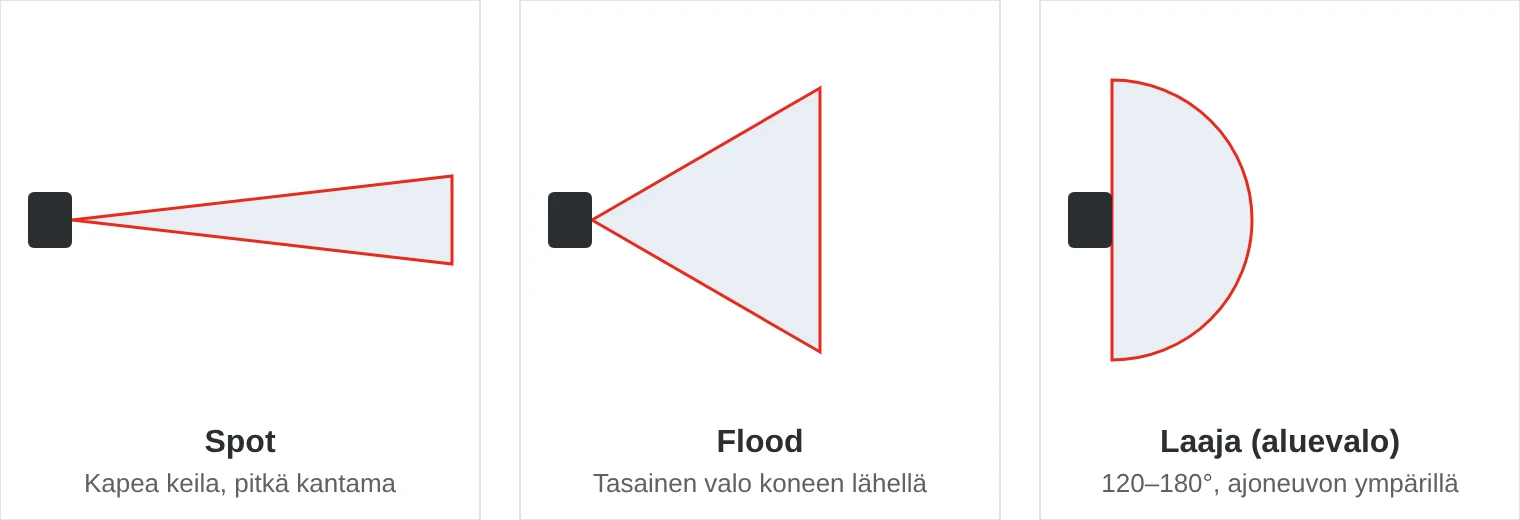

Valokeila: spot, flood vai laaja?
Linssi tai heijastin määrää valokeilan. Valinta riippuu siitä, mihin ja kuinka kauas valoa tarvitaan.
| Valokeila | Miten valo leviää | Sopii |
|---|---|---|
| Spot | Kapea keila, joka kantaa kauas | Kaukovalaistus, esim. metsä- ja kaivoskoneissa |
| Flood | Laaja, tasainen valo lähellä valaisinta | Työalue kaivinkoneiden, traktorien ja kuorma-autojen ympärillä |
| Laaja (aluevalo) | 120–180°, valo leviää ajoneuvon sivulle | Hälytysajoneuvot, huoltoautot ja lastauslaiturit |
| Yhdistelmä | Spot ja flood samassa valaisimessa tai palkissa | Työajoneuvojen valopalkit |
Tavallinen ratkaisu on flood eteen ja sivuille, missä kuljettaja työskentelee, ja spot sinne, minne pitää nähdä kauas.
Värilämpötila ja värintoisto
Värilämpötila ilmoitetaan kelvineinä. Ajoneuvojen työvalot ovat yleensä 5000–6500 K, kylmänvalkoista, päivänvaloa lähellä olevaa valoa, joka antaa hyvän kontrastin. Lämpimämpi valo, noin 3000–4000 K, koetaan usein vähemmän häikäiseväksi, kun sade, lumi tai pöly heijastaa valoa.
Värintoisto ilmoitetaan Ra- tai CRI-arvona, jossa 100 vastaa päivänvaloa. Arvo 70 tai enemmän riittää useimpiin tehtäviin, mutta korkeampi arvo hyödyttää, jos täytyy erottaa värikoodattuja kaapeleita, hydrauliletkuja tai puutavaralajeja.
Jännite, EMC ja hyväksynnät
Useimmat työvalot toimivat sekä 12 että 24 V:lla, usein jännitealueella 9–32 V tai 10–30 V. Sähkötrukeissa ja kaivoskoneissa on usein korkeampi akkujännite, ja raidekalusto käyttää 24, 72 tai 110 V DC:tä. Tarkista, että valo kestää ajoneuvon jännitteen.
LED-valaisimessa on ohjain, joka hakkuroi virtaa. Huono ohjain voi häiritä FM- ja DAB-radiota sekä radiopuhelimia. UNECE-säännön nro 10 (R10) mukainen E-merkintä osoittaa, että valaisin on EMC-testattu tieajoneuvoja varten. Merkintä koostuu E-kirjaimesta, hyväksyvän maan numerosta ja hyväksyntänumerosta.
| Säännös | Kattaa |
|---|---|
| UNECE R10 | Ajoneuvojen ja komponenttien EMC, antaa E-merkinnän. Koskee myös työvaloja. |
| UNECE R148 | Valomerkinantolaitteet, kuten peruutus-, äärivalo- ja suuntavalaisimet. Korvaa vanhemmat säännöt, kuten peruutusvalojen R23:n. |
| UNECE R149 | Tien valaisulaitteet: ajovalot, etusumuvalot ja lisäkaukovalot. |
| UNECE R65 | Erityiset varoitusvalot, kuten keltaiset ja siniset vilkkumajakat. |
| ADR | Vaarallisia aineita kuljettavien ajoneuvojen, kuten säiliöautojen, sähkölaitteiden vaatimukset. |
| EN 50155 ja EN 45545-2 | Raidekaluston elektroniikka ja paloturvallisuus. |
Työvaloja ei ole tyyppihyväksytty tien valaisemiseen ajon aikana, ja niitä tulee käyttää, kun ajoneuvo tekee työtä. Esimerkiksi Ruotsissa valkoista valoa taaksepäin saa käyttää vain peruutettaessa tai sitä vaativassa työssä.
Tiiviys, tärinä, lämpö ja käyttöikä
IP67 tarkoittaa, että valaisin on pölytiivis ja kestää tilapäisen upotuksen veteen. IP69K, joskus kirjoitettuna IP6K9K, tulee ajoneuvostandardista ISO 20653. Valaisimen on kestettävä läheltä tehty korkeapainepesu 80-asteisella vedellä 80–100 barin paineella. Se on tärkeää koneissa, joita pestään usein, esimerkiksi maataloudessa, elintarvikekuljetuksissa ja kaivoksissa.
Tärinä ja iskut kuluttavat juotoksia ja kiinnikkeitä. Valitse valaisimia, joissa on painevalettu alumiinirunko, valettu (potattu) elektroniikka ja tukeva kiinnike. Polykarbonaattilinssit kestävät kiveniskuja, mutta niissä pitäisi olla UV-suojapinnoite, jotta ne eivät kellastu.
LEDit ovat lämpöherkkiä. Lämpö johdetaan pois valaisimen jäähdytysripojen kautta, ja osa valaisimista pienentää valotehoaan automaattisesti, kun ne kuumenevat liikaa. Käyttöikä ilmoitetaan usein L70-arvona eli tunteina, joiden jälkeen valovirta on laskenut 70 %:iin alkuarvostaan.
LED-valaisin ei juuri lämmitä eteenpäin. Siksi lumi ja jää eivät sula linssiltä kuten halogeenivalaisimessa. Lumitöihin ja talvikäyttöön on valaisimia, joissa on lämmitetty linssi.
Asennus, häikäisy ja varoitusvalot
Asenna valot korkealle ja suuntaa ne alas työalueelle. Vältä valaisemasta koneen omia osia, kuten puomia tai konepeltiä, koska se aiheuttaa heijastuksia ja varjoja. Älä suuntaa valoa ohjaamoon tai lähellä työskenteleviin. Pölyssä ja lumessa valot, jotka on asennettu jonkin matkan päähän kuljettajan näkölinjasta, aiheuttavat vähemmän heijastuneen valon häikäisyä. Varmista, että kaapeleilla ja liittimillä, kuten Deutsch DT tai AMP Superseal, on sama tiiviysluokka kuin valaisimella.
Vilkkumajakat, valopalkit ja nuolivalopalkit varoittavat muita tiellä pysähtyneestä tai työskentelevästä ajoneuvosta. Euroopassa ne hyväksytään UNECE R65:n mukaan. Keltaista käytetään työajoneuvoissa, kuten hinausautoissa, aura-autoissa ja huoltoajoneuvoissa, kun taas sininen on varattu hälytysajoneuvoille. Pohjoisamerikkalaisissa tuotteissa on usein sen sijaan merkintä SAE Class 1.
Käyttöesimerkkejä ja yleisiä virheitä
- Maa- ja metsätalous – traktorit, leikkuupuimurit ja metsäkoneet, jotka tekevät pitkiä vuoroja pimeässä.
- Rakentaminen – kaivinkoneet, pyöräkuormaajat ja dumpperit, joilla on suuret vaatimukset tiiviydelle ja tärinänkestolle.
- Kaivokset – valopalkit, joissa on erittäin suuri valoteho ja laaja jännitealue.
- Trukit ja varastot – sininen varoitusvalopiste lattialla trukin edessä kertoo jalankulkijoille, että trukki lähestyy.
- Pelastus- ja huoltoajoneuvot – aluevalaistus ajoneuvon ympärille yhdessä varoitusvalojen kanssa.
- Raideliikenne – telien ja junan alla olevien työalueiden valaistus EN 50155:n mukaisesti.
- Raakaluumeneja verrataan tehollisiin. Luvut eivät ole vertailukelpoisia. Kysy sen sijaan luksiarvoa tietyllä etäisyydellä.
- Väärä valokeila. Spot siellä, missä tarvitaan floodia, antaa kirkkaita läikkiä ja pimeitä alueita.
- Halpa valaisin ilman E-merkintää. Radiohäiriöt huomataan usein vasta, kun valaisin on jo koneessa.
- IP67 koneessa, joka pestään painepesurilla. IP67-luokkaa ei ole testattu korkeapainepesulle. Valitse IP69K.
- Väärä jännite. 9–32 V:n valaisin ei kestä 48 tai 80 V:n trukin akkujännitettä.
SCN:n LED-valaistus
Toimitamme Proplastin työvaloja, valopalkkeja ja aluevaloja sekä Ecco Safetyn työvaloja, vilkkumajakoita ja varoitusvalopalkkeja. Raidekalustoon tarjoamme Mafelecin valaistusta ja merkkivaloja.
Esimerkkejä valikoimastamme
ProplastPRO-WORK II LED-työvalo 2500–3500 lmSoikea kaukovalaistukseen tarkoitettu työvalo kuorma-autoihin, traktoreihin ja rakennuskoneisiin: 12–36 V, IP6K9K, ADR- ja EMC-hyväksytty.Katso tuote →
Ecco SafetyE92006H lämmitettävä LED-työvalo, 2320 lmLämmitetty linssi, joka sulattaa lumen ja jään, 2320 lm flood, 12–24 V, IP67 ja IP69K, ECE R10 – aura- ja hinausautoihin.Katso tuote →
MafelecLED-valokotelo raidetelin alueelleRaidekaluston alustavalaistus, 24, 72 tai 110 V DC, IP66 ja −50…+70 °C, huurteenestojärjestelmä ja EN 50155.Katso tuote →Erik Ahlqvist on SCN:n toimitusjohtaja, ja hän on yli 20 vuoden ajan auttanut teollisuusyrityksiä valitsemaan oikean elektroniikan vaativiin olosuhteisiin. Hän on koulutukseltaan elektroniikkainsinööri (BSc) Tukholman KTH:sta.
LinkedIn-profiiliUsein kysyttyä
Montako luumenia työvalo tarvitsee?
Se riippuu etäisyydestä ja alueesta. Lähivalaistukseen riittää 500–1 500 lm, kun taas suurissa koneissa on usein useita valaisimia, joista kukin antaa useita tuhansia luumeneja. Työpinnan luksiarvo on parempi mittari kuin luumenit.
Mikä ero on spotilla ja floodilla?
Spot keskittää valon kapeaan keilaan, joka kantaa kauas. Flood levittää valon laajalle ja tasaisesti lähelle valaisinta.
Mitä E-merkintä työvalossa tarkoittaa?
Sitä, että valaisin on tyyppihyväksytty EMC:n osalta UNECE R10:n mukaan eikä häiritse ajoneuvon radiota ja elektroniikkaa sallittua enempää. Se ei tarkoita, että valaisin olisi hyväksytty ajovaloksi.
Mikä ero on IP67:llä ja IP69K:lla?
IP67 kestää tilapäisen upotuksen veteen. IP69K kestää läheltä tehdyn kuuman veden korkeapainepesun. Valaisimet, joiden on kestettävä molemmat, on merkitty kummallakin luokalla.
Miksi LED-valoihin kertyy lunta?
LEDit eivät juuri lämmitä eteenpäin, joten linssi pysyy kylmänä. Lämmitetyllä linssillä varustetut valaisimet pitävät sen puhtaana lumesta ja jäästä.
