IP-luokitus selitettynä – IP65, IP67, IP68 ja IP69K
IP-koodi kertoo, miten hyvin anturi, tietokone tai liitin kestää pölyä ja vettä. Tässä oppaassa käydään läpi, mitä numerot tarkoittavat, miten testit tehdään ja minkä luokituksen todella tarvitset – sähkökaapista elintarviketeollisuuden korkeapainepesuun.
Kirjoittaja Erik Ahlqvist, SCN:n toimitusjohtaja · Päivitetty 24 lokakuuta 2026 · 5 min lukuaika- IP65 – pölytiivis ja suojattu vesisuihkuilta. Riittää useimmille sisätiloissa oleville koneille.
- IP67 – kestää 30 minuuttia 1 metrin syvyydessä veden alla.
- IP68 – kestää pidempää upotusta. Valmistaja määrittää syvyyden ja ajan.
- IP69K – kestää korkeapainepesun 80 °C:n vedellä. Vakiovaatimus elintarviketeollisuudessa ja ajoneuvojen pesussa.
- Suurempi numero ei aina ole parempi: IP67 ei automaattisesti tarkoita, että tuote kestää vesisuihkut kuten IP66.

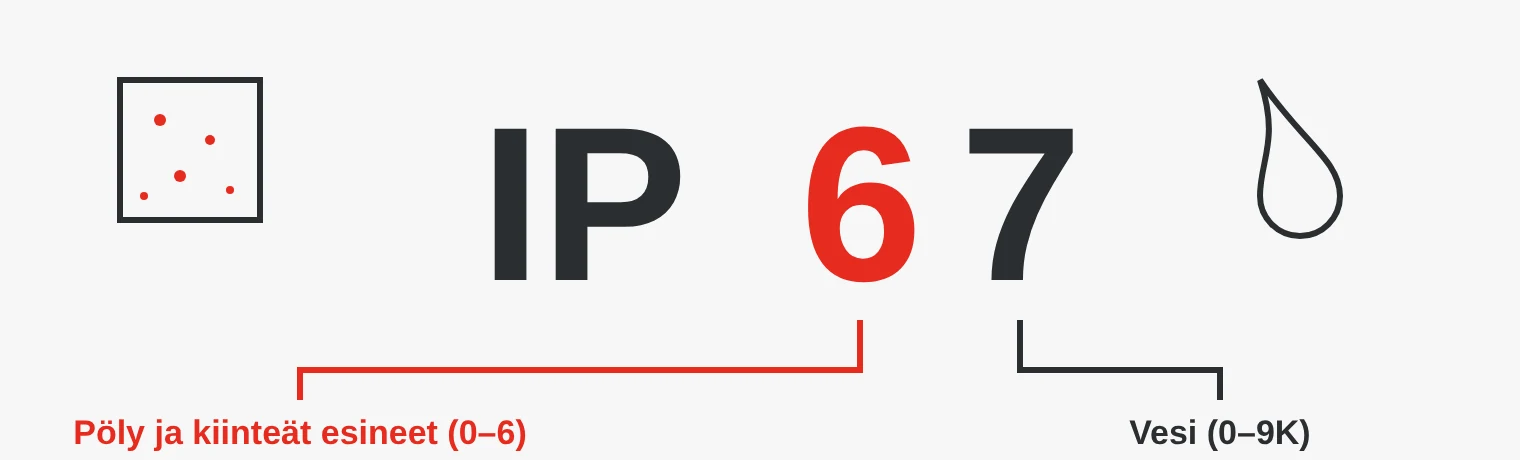

Näin luet IP-koodia
IP tulee sanoista Ingress Protection, ja se määritellään standardissa IEC 60529 (Euroopassa EN 60529). Koodissa on kaksi numeroa. Ensimmäinen kertoo suojauksesta kiinteitä esineitä ja pölyä vastaan, toinen suojauksesta vettä vastaan. Numeron paikalla oleva X, kuten IPX7:ssä, tarkoittaa, että ominaisuutta ei ole testattu tai määritelty.
Ensimmäinen numero – pöly ja kiinteät esineet
| Numero | Suojaa |
|---|---|
| 0 | Ei suojausta |
| 1 | Yli 50 mm:n esineiltä, kuten kädeltä |
| 2 | Yli 12,5 mm:n esineiltä, kuten sormilta |
| 3 | Yli 2,5 mm:n esineiltä, kuten työkaluilta |
| 4 | Yli 1 mm:n esineiltä, kuten johtimilta ja pieniltä ruuveilta |
| 5 | Pölysuojattu: pölyä voi päästä sisään, mutta ei niin paljon, että se haittaa toimintaa |
| 6 | Pölytiivis: pölyä ei pääse sisään |
Toinen numero – vesi
| Numero | Suojaa |
|---|---|
| 0 | Ei suojausta |
| 1 | Pystysuoraan tippuvalta vedeltä |
| 2 | Tippuvalta vedeltä, kun tuote on kallistettu enintään 15° |
| 3 | Satavalta vedeltä enintään 60° kulmassa pystysuunnasta |
| 4 | Roiskuvalta vedeltä mistä suunnasta tahansa |
| 5 | Vesisuihkuilta (6,3 mm:n suutin, 12,5 litraa minuutissa) |
| 6 | Voimakkailta vesisuihkuilta (12,5 mm:n suutin, 100 litraa minuutissa) |
| 7 | Tilapäiseltä upotukselta: 1 metri 30 minuutin ajan |
| 8 | Pidemmältä upotukselta: valmistaja määrittää syvyyden ja ajan, vaativampi kuin 7 |
| 9K | Korkeapaine- ja höyrypesulta: 80 °C, 80–100 bar (ISO 20653) |

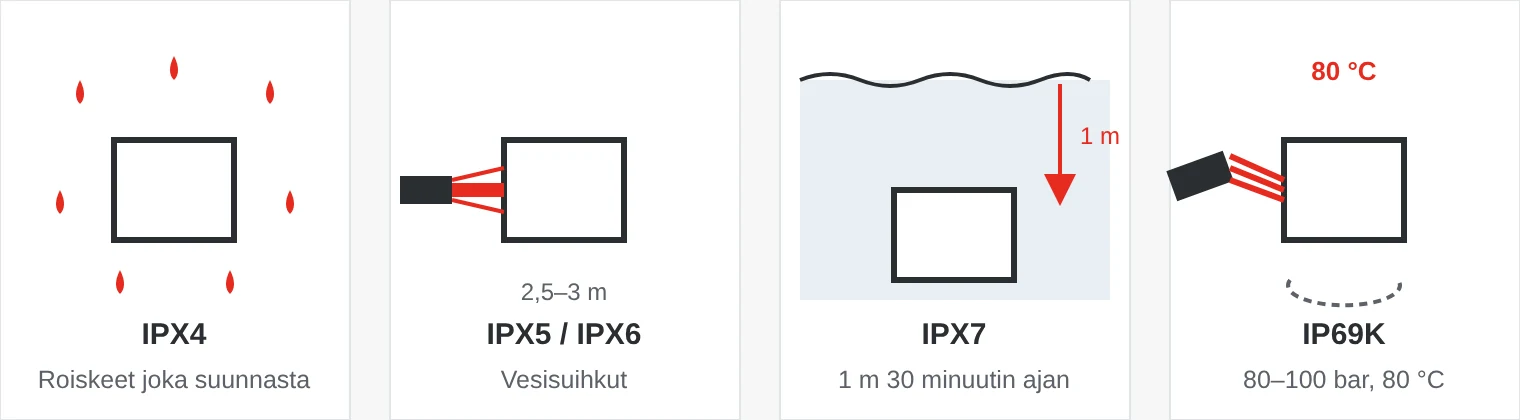

Miten vesitestit tehdään
IPX4-testissä tuotteeseen roiskutetaan vettä kaikista suunnista kymmenen minuutin ajan. IPX5- ja IPX6-testeissä tuotetta suihkutetaan vesisuihkulla 2,5–3 metrin etäisyydeltä vähintään kolmen minuutin ajan, virtaamalla 12,5 ja 100 litraa minuutissa.
IPX7-testissä tuote upotetaan niin, että se on metrin syvyydellä pinnan alla 30 minuutin ajan. IPX8:ssa valmistaja määrittää syvyyden ja ajan, ja olosuhteiden pitäisi lukea tuotteen datalehdessä.
IP69K testataan 80 °C:n vedellä, 80–100 barin paineella ja 14–16 litran minuuttivirtaamalla. Suutin pidetään 10–15 senttimetrin päässä tuotteesta, ja se suihkuttaa 30 sekuntia neljästä kulmasta tuotteen pyöriessä. Koodi on peräisin ajoneuvostandardista ISO 20653 (aiemmin DIN 40050-9). Vuodesta 2013 IEC 60529 on sisältänyt myös luokan IPX9, jonka testi on samantyyppinen.
IP67 ei aina ole parempi kuin IP66
Numerot 6:een asti rakentuvat toistensa päälle: IPX6-luokiteltu tuote täyttää myös IPX5:n ja IPX4:n vaatimukset. Numerot 7 ja 8 ovat kuitenkin eri tyyppinen testi. Se, että tuote kestää seisovaa vettä, ei kerro mitään siitä, miten se kestää sivulta tulevaa voimakasta suihkua, joka painaa tiivisteitä aivan eri tavalla.
Jos tuotteen on täytettävä molemmat, se on testattava molemmilla. Siksi näet usein kaksoismerkintöjä, kuten IP66/IP67 tai IP67/IP69K. Jos tuote on merkitty vain IP67:ksi ja se pestään letkulla, pyydä myös IP66-luokitusta.
Minkä IP-luokituksen tarvitset?
Lähde liikkeelle vaativimmasta tilanteesta, jonka tuote kohtaa – usein se on puhdistus eikä normaali käyttö.
| Ympäristö | Mitä tapahtuu | Valitse vähintään |
|---|---|---|
| Sähkökaapin sisällä | Pölyä, ei kosteutta | IP20 |
| Kuiva tehdashalli | Pölyä ja satunnaisia roiskeita | IP54 |
| Letkulla pestävät koneet, pölyiset tilat | Pölyä ja vesisuihkuja | IP65 |
| Ulkotilat ja liikkuvat työkoneet | Sadetta, letkupesua, mutaa ja likaa | IP66 ja IP67 |
| Tulvimis- tai lätäkköriski | Tilapäinen upotus | IP67 |
| Pysyvästi veden alla | Jatkuva paine | IP68, syvyys ja aika ilmoitettuna |
| Elintarvike- ja lääketeollisuus, ajoneuvopesu | Korkea paine, kuuma vesi ja pesuaineet | IP69K ja oikeat materiaalit |
| Paneelitietokone kaapin ovessa | Vettä ja pölyä etupuolella | IP65- tai IP66-etupaneeli |
Viisi sudenkuoppaa
- Myös liitin ratkaisee. Anturin IP67 pätee vain, kun liitin on kytketty tai suojattu tulpalla. Kiristämätön M12-liitin tai väärä kaapeliläpivienti heikentää koko asennuksen suojausta.

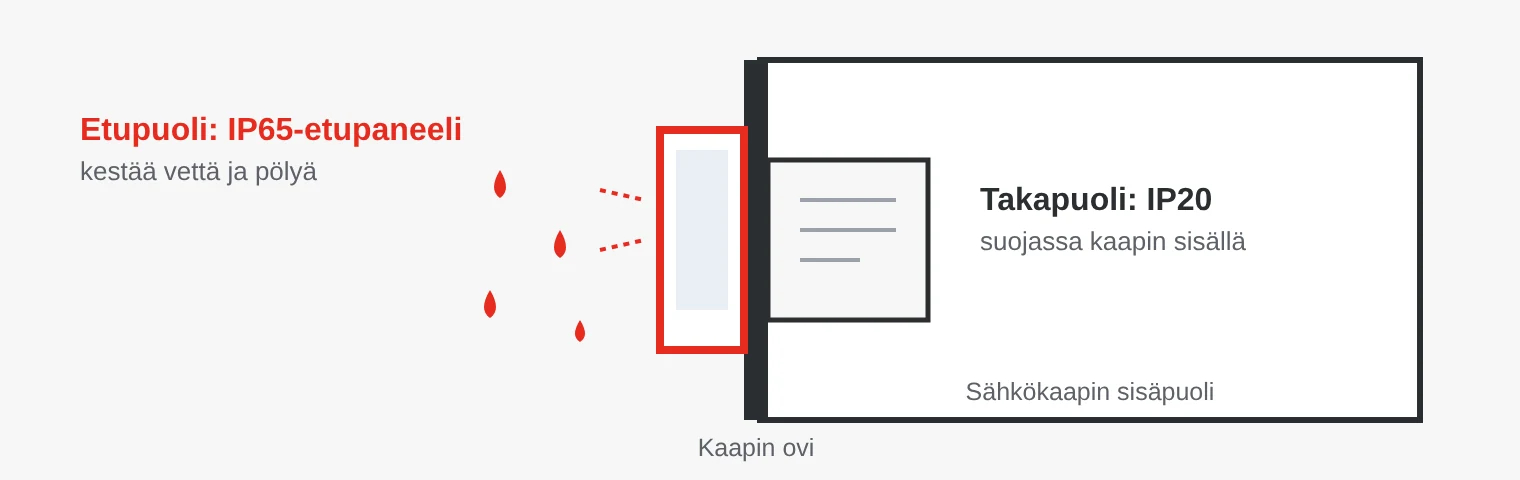

- ”Front” tarkoittaa vain etupuolta. Paneelitietokoneissa ja näytöissä on usein IP65 tai IP66 edessä mutta IP20 takana, koska takaosa on kaapin sisällä. SCN:n valikoimassa tämä koskee yli 300 tuotetta.
- Kondensoituminen ei kuulu IP-koodiin. Tiivis kotelo, joka lämpenee ja jäähtyy, voi imeä kosteutta tiivisteiden ja kaapeliläpivientien kautta. Ulkona ja kylmävarastoissa paineentasausventtiili auttaa.
- IP68 ei ole kiinteä arvo. Kaksi IP68-tuotetta on voitu testata hyvin eri tavoin, esimerkiksi 1,5 metrissä tunnin ajan tai useassa metrissä useiden päivien ajan. Vertaa datalehtien testiolosuhteita.
- IP69K ei kerro mitään kemikaaleista. Testeissä käytetään puhdasta vettä. Elintarviketeollisuudessa myös materiaali ratkaisee: ruostumaton teräs, oikeat tiivisteet ja pesuaineiden kesto.
IP-luokitellut tuotteet SCN:ltä
Valikoimassamme on yli 960 IP67-luokiteltua tuotetta, yli 530 IP69K-luokiteltua ja yli 400 IP68-luokiteltua – induktiivisista antureista ja valokennoista paneelitietokoneisiin ja liittimiin. Tuoteryhmissä voit suodattaa tuotteita IP-luokituksen mukaan.
Esimerkkejä valikoimastamme
PositalAKS-360-1-CA01-VK2-PW kallistusanturiIP69K – kestää korkeapainepesun. CANopen-kallistusanturi liikkuviin työkoneisiin, −40…75 °C.Katso tuote →
MoxaTN-G6500 12-porttinen gigabit IP67 M12 -kytkinIP67 – täysin tiivis kytkin M12-liittimillä ja PoE:llä junakalustoon ja ulkokohteisiin.Katso tuote →
WinmateR10IE3S-IPT2 10,4" paneelitietokone IP65-etupaneelillaIP65-etupaneeli – tiivis etupuoli kaapin ovessa, takaosa suojassa.Katso tuote →Erik Ahlqvist on SCN:n toimitusjohtaja, ja hän on yli 20 vuoden ajan auttanut teollisuusyrityksiä valitsemaan oikean elektroniikan vaativiin olosuhteisiin. Hän on koulutukseltaan elektroniikkainsinööri (BSc) Tukholman KTH:sta.
LinkedIn-profiiliUsein kysyttyä
Onko IP68 parempi kuin IP69K?
Ei välttämättä. IP68 koskee pitkäaikaista upotusta, IP69K korkeapainepesua kuumalla vedellä. Jos tuotteen on kestettävä molemmat, siinä pitää olla molemmat merkinnät.
Mitä eroa on IP65:llä ja IP67:llä?
Molemmat ovat pölytiiviitä. IP65 kestää vesisuihkuja, IP67 kestää 30 minuuttia metrin syvyydessä veden alla. Jos tuote pestään letkulla ja voi joutua veden alle, valitse tuote, jossa on molemmat merkinnät.
Mitä X tarkoittaa merkinnässä IPX7?
Sitä, että pölysuojausta ei ole testattu tai määritelty. Tuote on testattu vedenkestävyyden osalta tasolle 7.
Säilyykö IP-luokitus koko tuotteen käyttöiän?
Testit tehdään uusille tuotteille. Ikääntyvät tiivisteet, vaurioituneet kaapelit ja virheellinen asennus voivat heikentää suojausta ajan myötä.
