Stopnie ochrony IP – IP65, IP67, IP68 i IP69K
Kod IP pokazuje, jak dobrze czujnik, komputer lub złącze są chronione przed pyłem i wodą. W tym poradniku wyjaśniamy, co oznaczają poszczególne cyfry, jak przeprowadza się badania i jaki stopień ochrony jest naprawdę potrzebny – od szafy sterowniczej po mycie wysokociśnieniowe w przemyśle spożywczym.
Autor: Erik Ahlqvist, dyrektor zarządzający SCN · Zaktualizowano 24 października 2026 · 6 min czytania- IP65 – pyłoszczelność i ochrona przed strumieniami wody. Wystarcza dla większości maszyn pracujących w halach.
- IP67 – wytrzymuje zanurzenie na głębokość 1 metra przez 30 minut.
- IP68 – wytrzymuje dłuższe zanurzenie. Głębokość i czas określa producent.
- IP69K – wytrzymuje mycie wysokociśnieniowe wodą o temperaturze 80 °C. Standard w przetwórstwie spożywczym i myjniach pojazdów.
- Wyższa cyfra nie zawsze oznacza lepszą ochronę: IP67 nie gwarantuje automatycznie, że produkt wytrzyma strumienie wody tak jak IP66.

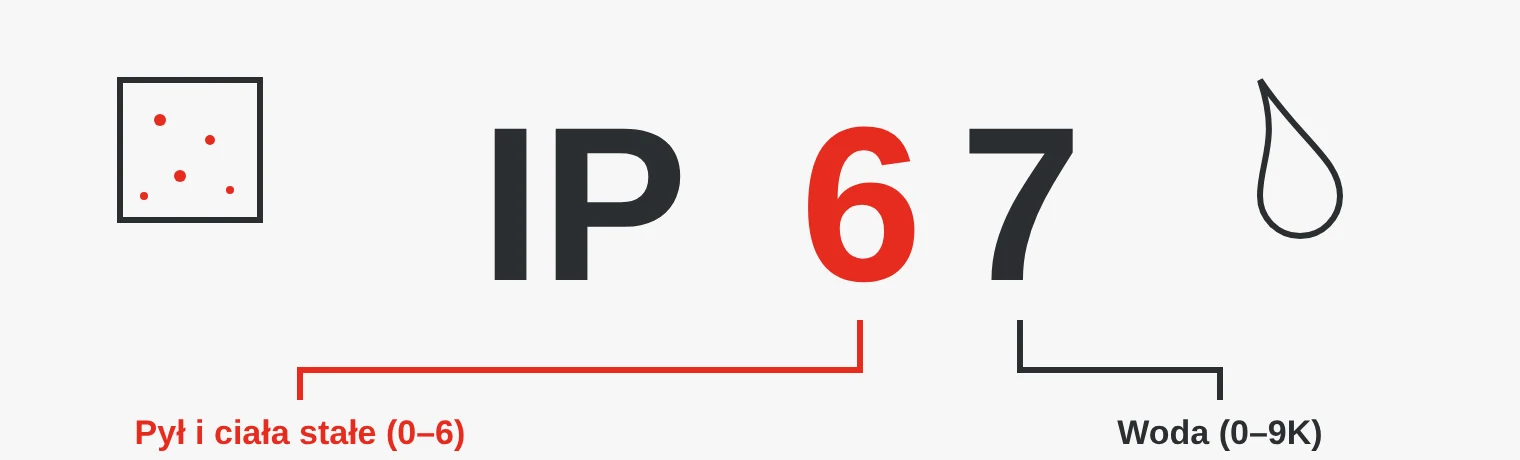

Jak odczytać kod IP
IP to skrót od Ingress Protection, a kod jest zdefiniowany w normie IEC 60529 (w Europie EN 60529, w Polsce PN-EN 60529). Składa się z dwóch cyfr. Pierwsza określa ochronę przed ciałami stałymi i pyłem, druga – przed wodą. Litera X zamiast cyfry, jak w IPX7, oznacza, że dana właściwość nie była badana lub nie została określona.
Pierwsza cyfra – pył i ciała stałe
| Cyfra | Ochrona przed |
|---|---|
| 0 | Brak ochrony |
| 1 | Ciała stałe większe niż 50 mm, np. dłoń |
| 2 | Ciała stałe większe niż 12,5 mm, np. palce |
| 3 | Ciała stałe większe niż 2,5 mm, np. narzędzia |
| 4 | Ciała stałe większe niż 1 mm, np. druty i małe śruby |
| 5 | Ochrona przed pyłem: pył może częściowo wnikać, ale nie w ilości zakłócającej działanie |
| 6 | Pyłoszczelność: pył w ogóle nie wnika |
Druga cyfra – woda
| Cyfra | Ochrona przed |
|---|---|
| 0 | Brak ochrony |
| 1 | Pionowo kapiąca woda |
| 2 | Kapiąca woda przy pochyleniu produktu do 15° |
| 3 | Natryskiwana woda pod kątem do 60° od pionu |
| 4 | Bryzgi wody z dowolnego kierunku |
| 5 | Strumienie wody (dysza 6,3 mm, 12,5 litra na minutę) |
| 6 | Silne strumienie wody (dysza 12,5 mm, 100 litrów na minutę) |
| 7 | Krótkotrwałe zanurzenie: 1 metr przez 30 minut |
| 8 | Długotrwałe zanurzenie: głębokość i czas określa producent, warunki ostrzejsze niż dla 7 |
| 9K | Mycie wysokociśnieniowe i parowe: 80 °C, 80–100 bar (ISO 20653) |

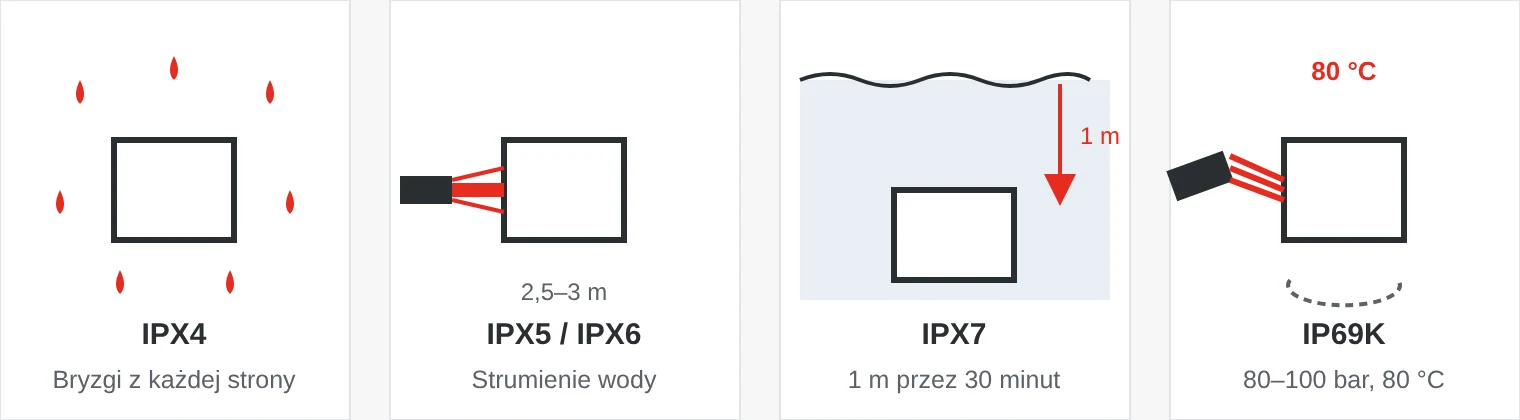

Jak wyglądają badania wodoszczelności
Przy IPX4 produkt jest przez dziesięć minut zraszany ze wszystkich stron. Przy IPX5 i IPX6 polewa się go strumieniem wody z odległości 2,5–3 metrów przez co najmniej trzy minuty, z natężeniem odpowiednio 12,5 i 100 litrów na minutę.
Przy IPX7 produkt zanurza się tak, aby znajdował się metr pod powierzchnią wody, na 30 minut. Przy IPX8 głębokość i czas określa producent, a warunki badania powinny być podane w karcie katalogowej.
IP69K bada się wodą o temperaturze 80 °C pod ciśnieniem 80–100 bar, przy przepływie 14–16 litrów na minutę. Dysza znajduje się 10–15 centymetrów od produktu i przez 30 sekund natryskuje go pod czterema kątami, podczas gdy produkt się obraca. Oznaczenie pochodzi z normy motoryzacyjnej ISO 20653 (dawniej DIN 40050-9). Od 2013 roku norma IEC 60529 obejmuje także IPX9 z podobnym badaniem.
IP67 nie zawsze jest lepsze niż IP66
Cyfry do 6 włącznie są kumulatywne: produkt o stopniu IPX6 spełnia również wymagania IPX5 i IPX4. Ale 7 i 8 to zupełnie inny rodzaj badania. To, że produkt wytrzymuje zanurzenie w stojącej wodzie, nic nie mówi o tym, jak poradzi sobie z silnym strumieniem z boku, który naciska na uszczelki w zupełnie inny sposób.
Produkt, który ma spełniać oba wymagania, musi przejść oba badania. Dlatego często spotyka się podwójne oznaczenia, takie jak IP66/IP67 lub IP67/IP69K. Jeśli produkt ma tylko oznaczenie IP67, a będzie myty wężem, warto zapytać również o IP66.
Jaki stopień ochrony IP jest potrzebny?
Punktem wyjścia powinna być najtrudniejsza sytuacja, w jakiej znajdzie się produkt – często jest to mycie, a nie normalna praca.
| Środowisko | Co się dzieje | Minimalny stopień ochrony |
|---|---|---|
| Wnętrze szafy sterowniczej | Pył, brak wilgoci | IP20 |
| Sucha hala produkcyjna | Pył i sporadyczne bryzgi | IP54 |
| Maszyny myte wężem, zapylone miejsca | Pył i strumienie wody | IP65 |
| Teren otwarty i maszyny mobilne | Deszcz, węże, błoto i brud | IP66 i IP67 |
| Ryzyko zalania lub kałuż | Krótkotrwałe zanurzenie | IP67 |
| Stale pod wodą | Stałe ciśnienie | IP68 z podaną głębokością i czasem |
| Żywność, farmacja i myjnie pojazdów | Wysokie ciśnienie, gorąca woda i detergenty | IP69K i odpowiednie materiały |
| Panel PC w drzwiach szafy | Woda i pył na froncie | Front IP65 lub IP66 |
Pięć pułapek, których warto unikać
- Złącze też się liczy. IP67 czujnika obowiązuje tylko wtedy, gdy złącze jest podłączone lub zaślepione. Niedokręcone złącze M12 albo kabel z niewłaściwym dławikiem obniżają stopień ochrony całej instalacji.

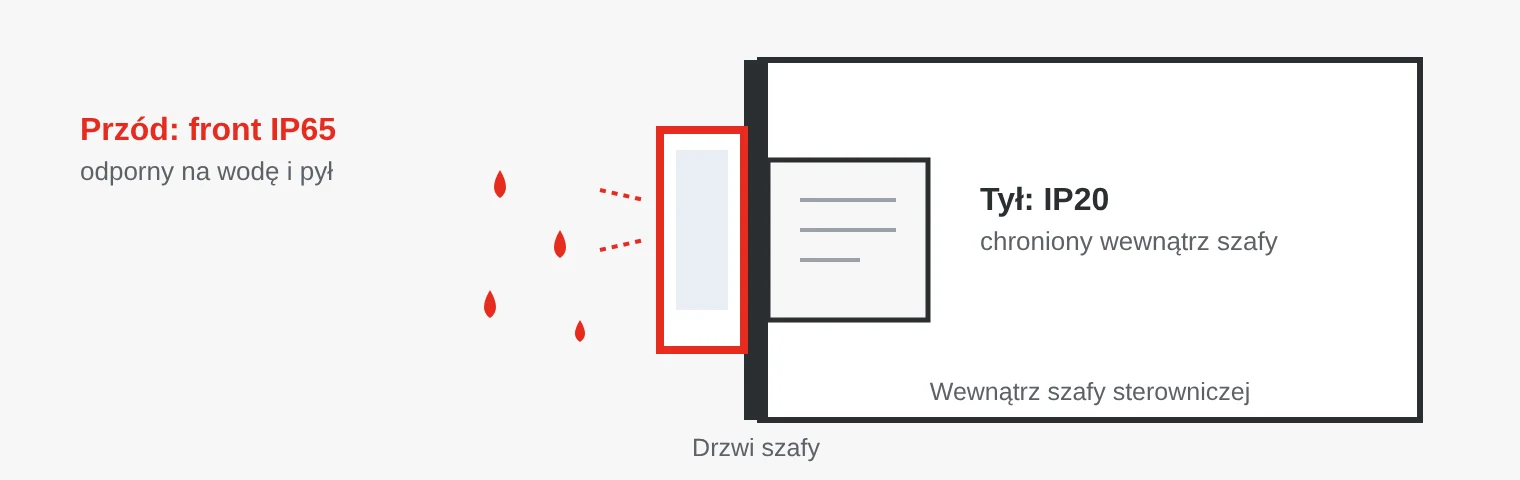

- „Front” oznacza tylko przód. Panele PC i wyświetlacze często mają IP65 lub IP66 od frontu, ale IP20 z tyłu, bo tylna część znajduje się wewnątrz szafy. W ofercie SCN dotyczy to ponad 300 produktów.
- Kod IP nie obejmuje kondensacji. Szczelna obudowa, która nagrzewa się i stygnie, może zasysać wilgoć przez uszczelki i dławiki kablowe. Na zewnątrz i w chłodniach pomaga zawór wyrównujący ciśnienie.
- IP68 to nie jedna stała wartość. Dwa produkty IP68 mogły być badane w zupełnie różnych warunkach, np. 1,5 metra przez godzinę albo kilka metrów przez kilka dni. Warto porównać warunki podane w kartach katalogowych.
- IP69K nic nie mówi o chemikaliach. Badania wykonuje się czystą wodą. W przetwórstwie spożywczym liczy się także materiał: stal nierdzewna, odpowiednie uszczelki i odporność na środki myjące.
Produkty o wysokim stopniu ochrony IP w SCN
W ofercie mamy ponad 960 produktów o stopniu ochrony IP67, ponad 530 z IP69K i ponad 400 z IP68 – od czujników indukcyjnych i fotoelektrycznych po panele PC i złącza. W kategoriach można filtrować produkty według stopnia ochrony IP.
Przykłady z naszej oferty
PositalInklinometr AKS-360-1-CA01-VK2-PWIP69K – wytrzymuje mycie wysokociśnieniowe. Inklinometr CANopen do maszyn mobilnych, od −40 do 75 °C.Zobacz produkt →
MoxaTN-G6500 12-portowy gigabitowy switch M12 IP67IP67 – w pełni szczelny switch ze złączami M12 i PoE, do pociągów i instalacji zewnętrznych.Zobacz produkt →
WinmateR10IE3S-IPT2 10,4" Panel PC z frontem IP65Front IP65 – uszczelniony przód w drzwiach szafy, chroniony tył.Zobacz produkt →Erik Ahlqvist jest dyrektorem zarządzającym SCN i od ponad 20 lat pomaga firmom przemysłowym dobierać elektronikę do wymagających warunków pracy. Jest inżynierem elektroniki (BSc), absolwentem KTH w Sztokholmie.
Profil na LinkedInNajczęściej zadawane pytania
Czy IP68 jest lepsze niż IP69K?
Niekoniecznie. IP68 dotyczy długotrwałego zanurzenia, IP69K – mycia wysokociśnieniowego gorącą wodą. Jeśli produkt ma wytrzymać jedno i drugie, powinien mieć oba oznaczenia.
Czym różni się IP65 od IP67?
Oba stopnie oznaczają pyłoszczelność. IP65 wytrzymuje strumienie wody, IP67 – zanurzenie na metr przez 30 minut. Jeśli produkt będzie myty wężem i może znaleźć się pod wodą, należy wybrać taki z oboma oznaczeniami.
Co oznacza X w IPX7?
Że ochrona przed pyłem nie była badana lub nie została określona. Produkt jest przebadany pod kątem wody do poziomu 7.
Czy stopień ochrony IP obowiązuje przez cały okres eksploatacji?
Badania wykonuje się na nowych produktach. Starzejące się uszczelki, uszkodzone kable i błędny montaż mogą z czasem obniżyć ochronę.
