U1HJ001 ultraheliandur
Ultraheli-kahvelandur etikettide tuvastamiseks, IP54
Ultraheli-kahvelandur etikettide tuvastamiseks, IP54
Ultraheliandurid
Ultraheliandurid tuvastavad objekte ja mõõdavad kaugusi helilainete abil, sõltumata sihtmärgi värvist või läbipaistvusest. SCN tarnib seeria UK1D/G2 ultraheliandureid variantides 0ASY, 0ESY, 1ASY ja 1ESY. Neid kasutatakse objektide tuvastamiseks, kauguse mõõtmiseks ja taseme jälgimiseks tööstusautomaatikas, materjalikäsitluses ja masinaehituses. Tehnoloogia sobib hästi kohtadesse, kus optilistel anduritel on raskusi läikivate või läbipaistvate pindadega. Andurid sobivad ka tolmusesse keskkonda. Meie insenerid aitavad teil valida teie rakenduse jaoks õige tuvastusulatuse, väljundi ja kinnitusviisi.
-
-

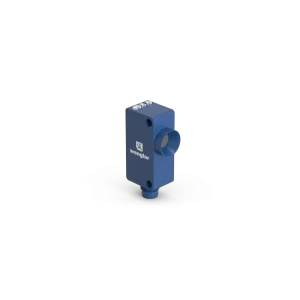

U1KM001 ultraheliandur
Ultraheli kaugusandur, 3 m, IO-Link, M8
Ultraheli kaugusandur, 3 m, IO-Link, M8
-
U1KT001 ultraheliandur
Ultraheliandur, kandiline, 30–400 mm, NC/NO
Ultraheliandur, kandiline, 30–400 mm, NC/NO
-
U1KT002 ultraheliandur
Ultraheliandur, kandiline, 30–400 mm, NC/NO
Ultraheliandur, kandiline, 30–400 mm, NC/NO
-
U1RT002 ultraheliandur
Kompaktne ultraheliandur 100–1200 mm, IO-Link, M12, IP67
Kompaktne ultraheliandur 100–1200 mm, IO-Link, M12, IP67
-
U1RT004 ultraheliandur
Ultraheliandur, kandiline, 80–400 mm, NC/NO
Ultraheliandur, kandiline, 80–400 mm, NC/NO
-
UK1D/G2-0ASY ultraheliandur
Ultraheliandur M18, 1,6 m, 4–20 mA, plast, 2 m kaabel
Ultraheliandur M18, 1,6 m, 4–20 mA, plast, 2 m kaabel
-
UK1D/G2-0ESY ultraheliandur
Ultraheliandur M18, 1,6 m, 4–20 mA, plast, M12-pistik
Ultraheliandur M18, 1,6 m, 4–20 mA, plast, M12-pistik
-
UK1D/G2-1ASY ultraheliandur
Ultraheliandur M18, 1,6 m, 4–20 mA, roostevaba, 2 m kaabel
Ultraheliandur M18, 1,6 m, 4–20 mA, roostevaba, 2 m kaabel
-
UK1D/G2-1ESY ultraheliandur
Ultraheliandur M18, 1,6 m, 4–20 mA, roostevaba, M12-pistik
Ultraheliandur M18, 1,6 m, 4–20 mA, roostevaba, M12-pistik
-
UMD123U035 ultraheliandur
Ultraheliandur M18, 100–1200 mm, 0–10 V
Ultraheliandur M18, 100–1200 mm, 0–10 V
-
UMD402U035 ultraheliandur
Ultraheliandur M18, 50–400 mm, 0–10 V
Ultraheliandur M18, 50–400 mm, 0–10 V
-
UMF303U035 ultraheliandur
Ultraheliandur M30, 0–10 V ja 4–20 mA, IP67
Ultraheliandur M30, 0–10 V ja 4–20 mA, IP67
-
UMF402U035 ultraheliandur
Ultraheliandur M30, 50–400 mm, 0–10 V ja 4–20 mA
Ultraheliandur M30, 50–400 mm, 0–10 V ja 4–20 mA
-
UMS123U035 ultraheliandur
Ultraheliandur, kandiline, 100–1200 mm, 0–10 V ja 4–20 mA
Ultraheliandur, kandiline, 100–1200 mm, 0–10 V ja 4–20 mA
-
UMS303U035 ultraheliandur
Ultraheliandur, kandiline, 0–10 V ja 4–20 mA, IP67
Ultraheliandur, kandiline, 0–10 V ja 4–20 mA, IP67
-
UMS603U035 ultraheliandur
Ultraheliandur, kandiline, 300–6000 mm, 0–10 V ja 4–20 mA
Ultraheliandur, kandiline, 300–6000 mm, 0–10 V ja 4–20 mA
Ultraheliandurid – kauguse, nivoo ja objektide tuvastamine värvist sõltumata
Ultraheliandur saadab kuuldavast sagedusalast kõrgemaid lühikesi heliimpulsse ja mõõdab aega, kuni kaja objektilt tagasi jõuab. Lennuaja põhjal arvutab see kauguse, mistõttu tuvastab andur klaasi, vedelikke, granulaati ning läikivaid või musti pindu, mis optilisi andureid eksitavad, ning teda ei mõjuta tolm, udu ega värv. Tüüpilised rakendused on nivoo mõõtmine mahutites ja silodes, kauguse ja asendi mõõtmine, rulli läbimõõdu mõõtmine ning objektide tuvastamine konveieritel. SCN tarnib Wenglori ultraheliandureid ja UK1D/G2 seeriat.
Valikus on mõõtepiirkonnad alates mõnest millimeetrist kahvelanduris kuni 6 000 mm, kompaktsetes risttahukakujulistes, M18 ja M30 korpustes. Paljudel mudelitel on IO-Link koos analoogväljundiga 4–20 mA või 0–10 V või PNP/NPN lülitusväljundiga, kaitseaste IP67 või IP68 ja M12 pistikud ning mõnel on roostevabast terasest 316 korpus. Lühikeste kauguste ja väga kiire tuvastamise jaoks vaata fotoelektrilisi andureid; kõik andurid on jaotises Andurid.
Kuidas valida: alusta kaugusest objektini ning sihtmärgi suurusest ja pinnast, seejärel vali paigaldusele sobiv korpus. Pideva nivoo või kauguse mõõtmiseks vali analoogväljund, kohaloleku tuvastamiseks lülitusväljund ja IO-Link, kui soovid andurit PLC-st seadistada ja jälgida.
Korduma kippuvad küsimused
Kuidas ultraheliandur töötab?
Ultraheliandur töötab kaja põhimõttel. Piesomuundur saadab lühikese heliimpulsi ja kuulab seejärel objektilt tulevat peegeldust. Kaugus on pool lennuajast korrutatuna helikiirusega, mis on õhus 20 °C juures umbes 343 m/s. Kuna helikiirus muutub koos õhutemperatuuriga, kompenseerivad tööstuslikud andurid temperatuuri mõju, et näit püsiks täpne.
Kuidas mõõta vedeliku nivood ultrahelianduriga?
Paigalda andur vedeliku kohale otse alla suunatuna, siis mõõdab see kontaktivabalt kaugust pinnani ja PLC teisendab kauguse nivooks või mahuks. Hoia kiir eemal mahuti seinast ja sisselasketest, arvesta pimetsooniga anduri ees ning vali IP67 või IP68 mudel 4–20 mA või IO-Link väljundiga. Tugev vaht võib kaja nõrgendada.
Kui hästi on ultraheliandurid vee ja mustuse eest kaitstud?
Tööstuslikud ultraheliandurid on tavaliselt kaitseastmega IP67, mõned IP68, nii et need taluvad pesemist, vihma ja ajutist vette kastmist; valikus olevad Wenglori mudelid on IP67 või IP68. Tilgad või kondensaat otse muunduri pinnal võivad siiski mõõtmist häirida, seega kalluta või varja andurit seal, kus pritsmeid on pidevalt.
Milleks ultraheliandureid kasutatakse?
Ultraheliandureid kasutatakse kõikjal, kus objekt on läbipaistev, vedel, tume või tolmune. Tüüpilised rakendused on nivoo mahutites ja silodes, klaaspudelite ja kile olemasolu, rulli läbimõõt kerimise juhtimiseks, virna kõrgus, kaugus sõidukite ja koormateni ning täitetase konveieritel. Mõõtepiirkonnad kuni 6 m ning analoog- või IO-Link väljundid katavad enamiku neist ülesannetest.
Pole kindel, millist mudelit vajate?
Aitame validaLoe lähemalt meie juhenditest
Faktid ja nõuanded, mis lihtsustavad valikut.
IP-kaitseklassid selgeks – IP65, IP67, IP68 ja IP69KKõik juhendid
