Pooljuhtreleed (SSR)
Pooljuhtreleed (SSR) lülitavad koormusi elektrooniliselt ilma liikuvate kontaktideta, mis tagab vaikse ja kulumisvaba töö ka sagedase lülitamise korral. SCN tarnib celduc pooljuhtreleesid: ühe-, kahe- ja kolmefaasilisi releesid, alalisvoolumootorite pöörlemissuuna pooljuhtlüliteid ning tarvikuid, nagu jahutusradiaatorid ja soojusjuhtivad tihendid. Valikus on mudelid vahemikus 30 A kuni 125 A, muu hulgas SGT ja SMB seeriast. Tüüpilised kasutusalad on kütte juhtimine, plastitöötlemismasinad, pakkemasinad, mootorite lülitamine ja valgustus. Meie insenerid aitavad teil valida teie rakendusele sobiva koormusvoolu, faaside arvu, juhtpinge ja jahutusradiaatori.
-
-
DRV-seeria nimiväärtused kuni 1,5 kV / 200 A
Pooljuhtreverser DC-mootoritele, kuni 1,5 kV/200 A
Pooljuhtreverser DC-mootoritele, kuni 1,5 kV/200 A
-
ESUC voolu jälgimismoodul SU SUL-ile
Voolu jälgimismoodul kuni 5 kütteelemendile, 2–40 A
Voolu jälgimismoodul kuni 5 kütteelemendile, 2–40 A
-
Kinnitus, jahutusradiaator ja DIN-adapter (valikuline)
Paigalduskomplektid, jahutusradiaatorid ja DIN-adapterid
Paigalduskomplektid, jahutusradiaatorid ja DIN-adapterid
-

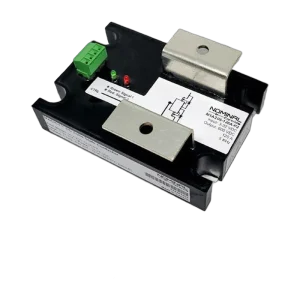

Mach-1 Bi-directional pooljuhtkontaktor
Kahesuunaline pooljuhtkontaktor, AC/DC, kuni 300 A
Kahesuunaline pooljuhtkontaktor, AC/DC, kuni 300 A
-

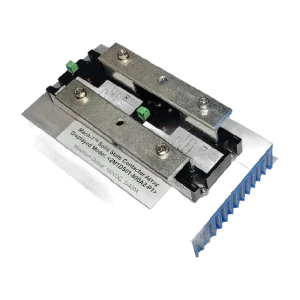

Mach-1 suure voolu DC-pooljuhtlüliti
DC-pooljuhtlülitisõlm, 60–100 VDC, kuni 1000 A
DC-pooljuhtlülitisõlm, 60–100 VDC, kuni 1000 A
-
Paigalduskomplektid
Paigalduskomplektid releede ja radiaatorite kinnitamiseks
Paigalduskomplektid releede ja radiaatorite kinnitamiseks
-
SA AC/DC juhtsisendiga ühefaasiline pooljuhtrelee
Pooljuhtrelee, 10–90 A, kuni 660 VAC, AC/DC juhtimine
Pooljuhtrelee, 10–90 A, kuni 660 VAC, AC/DC juhtimine
-
SAE miniatuurne ühefaasiline pooljuhtrelee
Minipooljuhtrelee, 10–25 A, 48–440 VAC, 4–32 VDC
Minipooljuhtrelee, 10–25 A, 48–440 VAC, 4–32 VDC
-
SD ühefaasiline DC-väljundiga pooljuhtrelee
DC-pooljuhtrelee, 7–80 A, kuni 1200 VDC, juhtimine 4–32 VDC
DC-pooljuhtrelee, 7–80 A, kuni 1200 VDC, juhtimine 4–32 VDC
-
SGB pooljuhtrelee
3-faasiline SSR, 2 lülitatud faasi, 50 A, 24–600 V AC
3-faasiline SSR, 2 lülitatud faasi, 50 A, 24–600 V AC
-
SGB8850200 kolmefaasiline pooljuhtrelee 50 A
3-faasiline SSR, 2 lülitatud faasi, 3×50 A, 24–640 V AC
3-faasiline SSR, 2 lülitatud faasi, 3×50 A, 24–640 V AC
-
SGB8890200 pooljuhtrelee 125 A
3-faasiline SSR, 2 lülitatud faasi, 3×125 A, 24–640 V AC
3-faasiline SSR, 2 lülitatud faasi, 3×125 A, 24–640 V AC
-
SGT7650500 pooljuhtrelee 50 A
3-faasiline SSR 3×50 A, 24–520 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×50 A, 24–520 V AC, juhtpinge 4–30 V DC
-
SGT7690500 pooljuhtrelee 125 A
3-faasiline SSR 3×125 A, 24–520 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×125 A, 24–520 V AC, juhtpinge 4–30 V DC
-
SGT8650810 pooljuhtrelee 50 A
3-faasiline SSR 3×50 A, 24–520 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×50 A, 24–520 V AC, juhtpinge 4–30 V DC
-
SGT8670500 pooljuhtrelee 75 A
3-faasiline SSR 3×75 A, 24–520 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×75 A, 24–520 V AC, juhtpinge 4–30 V DC
-
SGT8690500 pooljuhtrelee 125 A
3-faasiline SSR 3×125 A, 24–520 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×125 A, 24–520 V AC, juhtpinge 4–30 V DC
-
SGT8850200 pooljuhtrelee 50 A
3-faasiline SSR 3×50 A, 24–640 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×50 A, 24–640 V AC, juhtpinge 4–30 V DC
-
SGT8859200 pooljuhtrelee 50 A
3-faasiline SSR 3×50 A, 24–640 V AC
3-faasiline SSR 3×50 A, 24–640 V AC
-
SGT8879200 pooljuhtrelee 75 A
3-faasiline SSR 3×75 A, 24–640 V AC
3-faasiline SSR 3×75 A, 24–640 V AC
-
SGT9624300 pooljuhtrelee 25 A
3-faasiline SSR 3×25 A, 24–600 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×25 A, 24–600 V AC, juhtpinge 4–30 V DC
-
SGT9654302 pooljuhtrelee 27 A
3-faasiline nullpunkt-SSR aktiivkoormusele, 27 A, IP20
3-faasiline nullpunkt-SSR aktiivkoormusele, 27 A, IP20
-
SGT9694300 pooljuhtrelee 125 A
3-faasiline SSR 3×125 A, 24–600 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×125 A, 24–600 V AC, juhtpinge 4–30 V DC
-
SGT9834300 pooljuhtrelee 35 A
3-faasiline SSR 3×35 A, 24–660 V AC, juhtpinge 4–30 V DC
3-faasiline SSR 3×35 A, 24–660 V AC, juhtpinge 4–30 V DC
Pooljuhtreleed SSR – kontaktivaba lülitus kütteelementidele, mootoritele ja muudele AC-koormustele
Pooljuhtrelee lülitab koormust elektrooniliselt ilma liikuvate kontaktideta, mistõttu töötab see vaikselt ja kulumata ka sagedase lülitamise korral. Pooljuhtreleesid kasutatakse kütteelementide temperatuuri juhtimiseks plastimasinates, ahjudes ja pakendusliinidel ning mootorite, valgustite ja ventiilide sagedaseks lülitamiseks. SCN tarnib celduci pooljuhtreleesid ja Nominal Controlsi alalisvoolumootorite reverseerijaid.
Jaotises 2- ja 3-faasiline on celduci SOB ja SOBR releed, mis lülitavad kahte faasi 2×15 A kuni 2×75 A kuni 600 V AC juures, ning kolmefaasilised SGT, SMB ja SGB releed 3×24 A kuni 3×125 A kuni 660 V AC juures, juhtpingega 4–30 V DC või 90–280 V AC/DC ning ka push-in klemmidega. Tarvikute hulgas on WF jahutusradiaatorid 3 kuni 0,3 K/W, soojusjuhtivad padjad, DIN-liistu adapterid, paigalduskomplektid ja ESUC moodul, mis jälgib kuni viie kütteelemendi voolu. Alalisvoolumootori reverseerija DRV talub kuni 1,5 kV ja 200 A. Rohkem komponente leiad jaotisest Komponendid.
Kuidas valida: vali faaside arv ja varuga nimivool, takistuslike kütteelementide jaoks nullpunktilülitus ja õige juhtpinge ning arvuta seejärel jahutusradiaator K/W järgi koormusvoolu ja kilbi temperatuuri põhjal.
Korduma kippuvad küsimused
Mis on pooljuhtrelee?
Pooljuhtrelee ehk SSR on liikuvate kontaktideta elektrooniline lüliti, mis lülitab AC- või DC-koormuse sisse, kui sellele antakse väike juhtsignaal. Kuna miski ei kulu mehaaniliselt, talub see miljoneid lülitusi, töötab hääletult ja sobib sagedaseks lülitamiseks, näiteks kütteelementide juhtimiseks. Miinuseks on soojus: pooljuhtrelee eraldab tavaliselt umbes 1–1,5 W amperi kohta ja vajab jahutusradiaatorit.
Kuidas pooljuhtrelee töötab?
Pooljuhtrelee lülitab koormust pooljuhtidega, vahelduvvoolul türistoride või triakkidega ja alalisvoolul MOSFETidega, mida juhitakse optroni kaudu, mis eraldab juhtahela koormusest. Nullpunktilülitusega relee lülitub sisse, kui võrgupinge läbib nulli, mis vähendab häireid ja sobib takistuslikele koormustele. Hetkelülitusega relee lülitub kohe ja sobib induktiivsetele koormustele ning faasinurga juhtimiseks.
Kuidas pooljuhtreleed ühendada?
Ühenda juhtsignaal, tavaliselt 4–30 V DC PLC väljundist või temperatuuriregulaatorist, sisendklemmidele õige polaarsusega ning relee väljund jadamisi koormusega faasijuhtmesse. Kolmefaasiline relee nagu celduc SGT katkestab kõik kolm faasi, SGB aga katkestab kaks ja jätab kolmanda ühendatuks. Paigalda relee soojusjuhtiva padjaga jahutusradiaatorile ja kaitse seda kiire pooljuhtkaitsmega.
Kuidas pooljuhtreleed testida?
Testi pooljuhtreleed ühendatud koormusega, sest ainult multimeetriga väljundil mõõtes näitab see lekkevoolu tõttu eksitavaid väärtusi. Ilma juhtsignaalita peab koormus olema väljas; juhtpinge korral peab koormus töötama ja pinge relee väljundil langema tavaliselt 1–1,6 voltini. Kui relee juhib ilma juhtsignaalita, on selle väljund lühises.
