Ohutusreleed – hädaseiskamise, kaitsepiirete ja kahe käega juhtimise jälgimine kuni PL e

Ohutusrelee jälgib ohutusfunktsiooni – hädaseiskamislülitit, kaitseväravat, valguskardinat või kahe käega juhtimist – ja lülitab masina toite ohutult välja, kui funktsioon rakendub või kui relee tuvastab vea oma ahelas. Sellel on dubleeritud sundjuhitud kontaktid ja see kontrollib ennast iga lülitusega, nii et kokkukeevitunud kontakt või lühis ei jää märkamata. SCN tarnib Wieland Electricu ohutusreleesid ja Motrona ohutuid liikumismonitore.

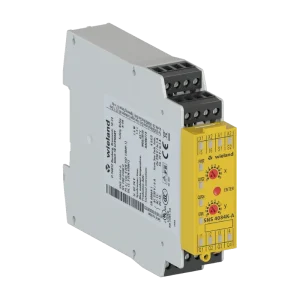

Wielandi valikus on SNO ohutusreleed hädaseiskamise ja kaitsepiirete jälgimiseks, SNA ohutusreleed, SNV viitega ohutusreleed seiskamiskategooria 1 jaoks, SNE kontaktilaiendusmoodulid, kahe käega juhtimise relee SNZ 4052K ning SNS ja SVM seisujälgimisseadmed. Enamik neist on 22,5 mm laiused DIN-liistule paigaldatavad seadmed toitepingega 24 V DC, 24 V AC või 115–230 V AC. Motrona DS230 kuni DS260 jälgivad kiirust ja seisu. Kui masinal on palju ohutusfunktsioone, on sageli lihtsam kasutada programmeeritavat ohutus-PLC-d; tavalised kontrollerid leiad jaotisest PLC-süsteemid.

Kuidas valida: alusta riskihindamisest tulenevast nõutavast toimivustasemest (PL) või SIL-ist ja määra siis funktsiooni tüüp: hädaseiskamine, uks, valguskardin, kahe käega juhtimine või seisu jälgimine. Seejärel vali ohutus- ja abikontaktide arv, seiskamiskategooria 0 või 1 ning toitepinge.

Korduma kippuvad küsimused

Kuidas ohutusrelee töötab?

Ohutusrelee töötab kahe sõltumatu kanali ja sundjuhitud relee kontaktidega. Mõlemad sisendkanalid, näiteks hädaseiskamislüliti kaks kontakti, peavad olema suletud, enne kui väljundid saavad sisse lülituda, ja relee kontrollib igal tsüklil, et tema enda kontaktid on tõesti avanenud. Viga, nagu kokkukeevitunud kontakt või ristlühis, hoiab väljundid väljas, kuni see on kõrvaldatud.

Kuidas ohutusreleed ühendada?

Tavaliselt ühendatakse toide klemmidele A1/A2, hädaseiskamis- või ukselüliti kaks kanalit ohutussisenditesse, lähtestusnupp ja kontaktorite NC tagasisidekontaktid käivitusahelasse ning kontaktoreid lülitatakse ohutusväljundite kaudu, sageli 13–14 ja 23–24. Klemmide tähistused erinevad mudeliti, seega järgi alati konkreetse mudeli andmelehel olevat ühendusskeemi.

Millise toimivustaseme võib ohutusrelee saavutada?

Kahekanalilise ühenduse ja jälgitavate kontaktoritega saavutavad paljud ohutusreleed standardi EN ISO 13849-1 järgi PL e ja kategooria 4 või standardi IEC 62061 järgi SIL 3. Tegelikult saavutatav tase sõltub kogu ahelast – andur, relee ja täitur – ning see tuleb arvutada, näiteks programmiga SISTEMA. Mitu valikus olevat mudelit vastavad tasemetele PL e ja SIL 3.

Milleks ohutusreleed kasutatakse?

Ohutusreleed kasutatakse masina ohutuks seiskamiseks, kui inimene võib olla ohus. Tüüpilised ülesanded on hädaseiskamisahelad, blokeeritud kaitseuksed, valguskardinad ja ohutusmatid, presside kahe käega juhtimine ning seisu jälgimine enne, kui kaitsepiirde tohib avada. Viitega versioonid, nagu Wieland SNV, võimaldavad ajamitel enne toite eemaldamist kontrollitult pidurdada.
