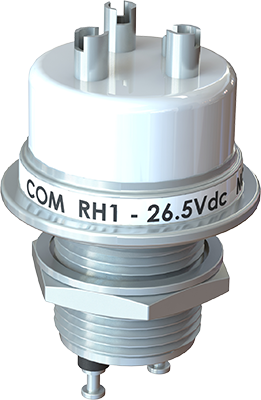

RH1 højspændingsrelæer 3,5 kV, omskifter (CO)
RH1 højspændingsrelæer 3,5 kV, omskifter (CO)
Nominel spænding: 3,5 kV
Nominel strøm: 25 A
Kontaktform: C = Enpolet dobbeltkontakt
Kontaktkonfiguration: SPDT
Anvendelse:Kun strømbærende
RH1-seriens højspændingsrelæer er klassificeret til systemer op til 3,5 kV og designet til kontinuerligt at føre 25 A i en ultrakompakt kapselform. Kontakter af molybdæn/kobber sikrer en lav og stabil kontaktmodstand, hvilket muliggør lave tab i RF-kredsløb. SPDT-konfigurationen (Single Pole Double Throw) giver designfleksibilitet ved at integrere både normalt åbne (NO) og normalt lukkede (NC) kontaktsæt i et enkelt relæ. Kontinuiteten skifter mellem kontaktsættene, når spolen tændes eller slukkes.
Yderligere information
| Spolespænding | 12 VDC, 26,5 VDC |
|---|---|
| Maks. systemspænding | 3,5 kVAC, 3,5 kVDC |
| Mekaniske cyklusser | 2.000.000 |
| Sektor | Fabriksautomation |
| Kontaktkonfiguration | Skiftende (CO), SPDT |
| Temperaturområde | -55°C ~ 125°C |
| Kontinuerlig strøm | 25 A AC, 25 A DC |
| Stødtolerance | 50 G |
| Vibrationstolerance | 10 G |
| Vægt | 28 g |
| Reaktionstid | 6 ms |
